VUI-DPCP700IP Desktop Phone

© Unify Software and Solutions GmbH & Co. KG Mies-van-der-Rohe-Str. 6, 80807 Munich/Germany All rights reserved. 04/2020 Reference No.: A31003-C1010-J101-1-6Z31 unify.com OpenScape Desk Phone CP700/700X Installations- und Kurzanleitung Installation and Quick Reference Guide Guide rapide d’installation et de référence Installatiehandleiding en beknopte gebruiksaanwijzing Installazione e guide rapida di riferimento Instrucciones breves de manejo e instalación Guia de Instalação e Referência Rápida 2 123456 8 9 11 11 13 14 15 E F H A B C D G 7 16 17 18 20 19 10 3 4 Wichtige Hinweise Compliance mit EU Richtlinie 2014/53/EU (RED): Gemäß Artikel 10.8 (a) und 10.8 (b) der RED enthält die folgende Ta- belle Informationen zu den verwendeten Frequenzbändern und der maximalen Funksendeleistung des in der EU zum Verkauf stehen- den Produkts: CP700X: Das Gerät darf nur in Innenräumen verwendet werden, wenn es in den folgenden Ländern im Frequenzbereich von 5150 bis 5350 MHz betrieben wird: AT, BE, BG, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE , IT, LV, LT, LU, MT, NL, PL, PT, RO, SK, SI, ES, SE, UK. Information zu Belastung durch elektromagnetische Felder (MPE): Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der internen Antenne und einem menschlichen Körper installiert und betrieben werden. Kennzeichen Aus Sicherheitsgründen darf das Telefon nur wie folgt mit Strom versorgt werden: • mit dem zugehörigen Original-Netzteil, • über LAN mit PoE (Power over Ethernet), welches dem Standard IEEE 802.3af entspricht. Öffnen Sie niemals das Telefon! Bei Problemen wenden Sie sich an die Systembetreuung. Benutzen Sie nur Original-Zubehör! Das Benutzen von anderem Zubehör ist gefährlich und führt zum Erlöschen der Garantie, Produzentenhaftung und der CE- und anderer Kennzeichnungen. FrequenzbereichSendeleistung CP700XWLAN 2400-2483.5 MHzMax. 20 dBm CP700XWLAN 5150-5250 MHzMax. 23 dBm CP700XWLAN 5250-5350 MHzMax. 23 dBm CP700XWLAN 5470-5725 MHzMax. 23 dBm CP700, CP700X Bluetooth 2402-2480 MHz Max. 20 dBm Die Konformität des Gerätes zur EU-Richtlinie wird durch das CE-Kennzeichen bestätigt. Die CE-Konformitätserklä- rung und ggf. andere vorhandene Konformitätserklärun- gen sowie weitere Informationen zu Richtlinien, die die Verwendung von Substanzen in Produkten einschränken oder die Deklaration von Substanzen in Produkten betref- fen, finden Sie im Unify-Experten-WIKI unter http://wiki.unify.com im Kapitel “Declarations of Confor- mity”. Das nebenstehende Symbol weist darauf hin, dass in den Ländern der Europäischen Union installierte, verkaufte und unter die WEEE2-Richtlinie 2012/19/EU fallende Elek- tro- und Elektronikgeräte vom Hausmüll getrennt in geeig- neten Sammelsystemen zu entsorgen sind. Informationen zur fachgerechten Entsorgung Ihres Unify Produktes im Business-to-Business Marktsegment erhal- ten Sie bei dem für Sie zuständigen Ansprechpartner im Unify- oder Partnervertrieb. Deutsch English Français Nederlands Italiano Español Português 5 Pflege- und Reinigungshinweise • Sprühen Sie niemals Flüssigkeiten auf das Telefon, da Flüssigkei- ten, die in das Telefon eindringen, zu Fehlfunktionen oder zur Zerstörung des Geräts führen können. • Reinigen Sie das Gerät (einschließlich des Displays) mit einem weichen, leicht feuchten Tuch, z.B Mikrofaser. • Verwenden Sie entweder Wasser oder eine der folgenden Chemi- kalien, um das Tuch zu befeuchten. Diese Chemikalien wurden getestet und haben sich als harmlos für die Oberflächen des Ge- räts erwiesen: – Methylalkohol (70% methyliertes Ethanol) oder andere Oberflächendesinfektionsmittel auf Alkoholbasis – Isopropanol 70% • Andere Substanzen wurden nicht getestet und können nicht empfohlen werden. • Zum Beispiel: Lösungsmittel, Bleichmittel oder Schleifmittel können die Oberfläche beschädigen. Dokumentation im Internet Dieses Dokument und weitere Informationen erhalten Sie im Inter- net: http://www.unify.com  Support. Technische Hinweise, aktuelle Informationen zu Firmware-Up- dates, häufig gestellte Fragen und vieles mehr finden Sie im Inter- net: http://wiki.unify.com. Lieferumfang a b e c d a OpenScape Desk Phone CP700/700X b Aufstellstütze c Hörer d Hörerkabel e Installations- und Kurzanleitung 6 Hinweise zum Aufstellort • Der Betrieb des Telefons ist nur mit WLAN oder an einer ge- bäudeinternen LAN-Verkabelung erlaubt. Das Gerät ist mit einem geschirmten LAN-Kabel an die IP-Infrastruktur anzuschließen: Cat-5 für 100 Mb/s oder Cat-6 für 1000 Mb/s. In der Gebäudeins- tallation ist sicherzustellen, dass der Schirm dieses Kabels geerdet ist. • Das Telefon ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von 5 °C bis 40 °C ausgelegt. • Das Aufstellen in einem Raum mit hoher Staubentwicklung kann die Lebensdauer des Gerätes beeinträchtigen. • Setzen Sie das Gerät nicht direkter Sonneneinstrahlung oder ande- ren Hitzequellen aus. Dies kann zu Beschädigungen elektrischer Bauteile oder des Gehäuses führen. • Stellen Sie das Telefon nicht in Bädern oder Duschräumen auf. Anschließen des Hörers Siehe auch Übersicht auf Seite 2. 1.Stecken Sie den Stecker am langen Ende des Hörerkabels d in die Buchse auf der Unterseite des Telefons und führen Sie das Kabel durch den vorgesehenen Kanal. 2.Stecken Sie den Stecker am kurzen Ende des Hörerkabels d in die Buchse am Hörer c. Montage des Telefons Siehe auch Übersicht auf Seite 2. Tischmontage Die Aufstellstütze können Sie mit der langen oder kurzen Seite am Tele- fon montieren und so zwischen den Aufstellwinkeln 20° und 45° wählen: 1.Legen Sie das Telefon mit der Unterseite nach oben auf eine wei- che Unterlage und entfernen Sie, falls vorhanden, bis auf das Hörerkabel d alle Kabel vom Telefon. 2.Stecken Sie die Aufstellstütze wie gezeigt auf die L-förmigen Schienen auf der Unterseite des Telefons. F Langes Ende: 20°Kurzes Ende: 45° Deutsch English Français Nederlands Italiano Español Português 7 3.Schieben Sie die Aufstellstütze bis zum Anschlag nach links, bis diese spürbar einrastet. 4…

Text truncated - open the document above for the full version.

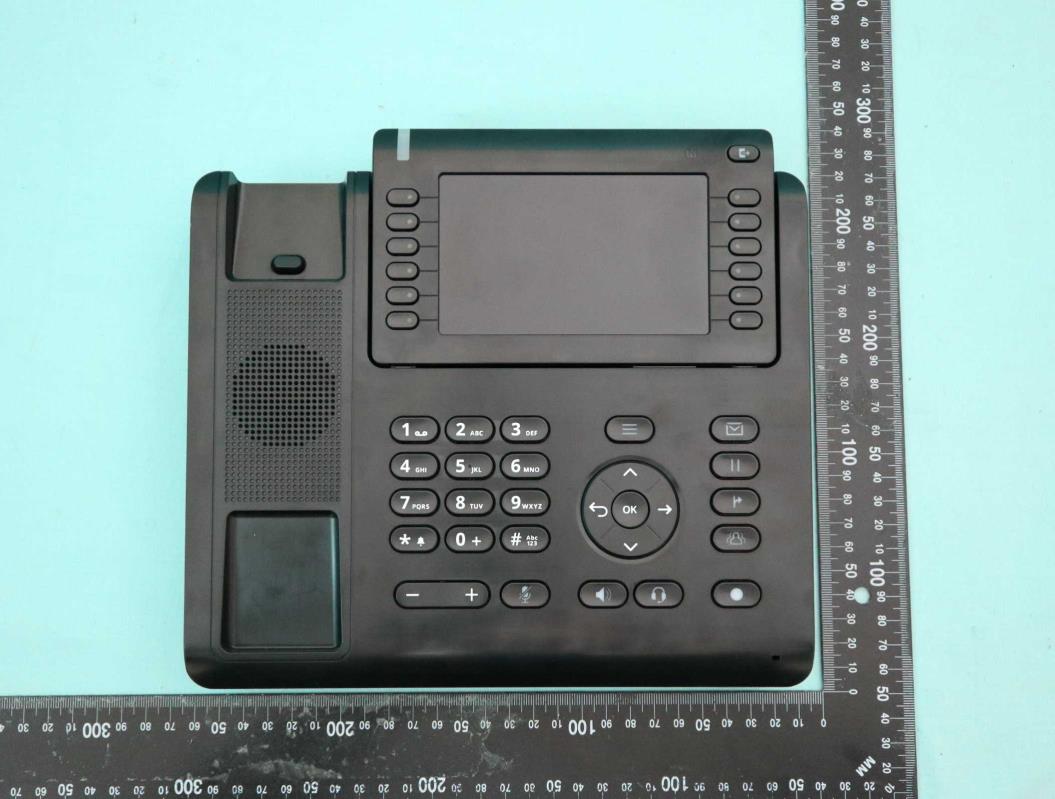

Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 1 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 2 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 3 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 4 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 5 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 6 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 7 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 8 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 9 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 10 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 11 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020

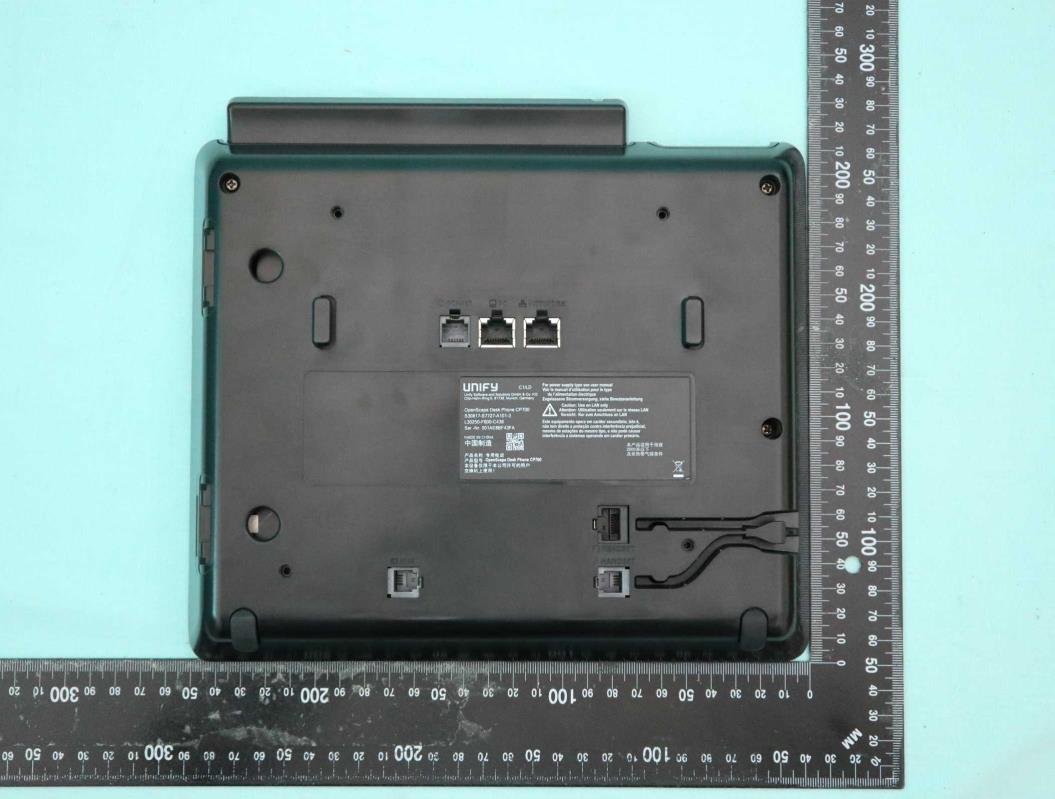

Label Location Information EUT (Bottom view) Label Location

Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 12 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 13 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 14 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 15 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 16 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 17 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 18 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 19 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 20 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 21 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 22 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 23 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 24 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 25 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Photographs of EUT Report No. : EP021913 SPORTON International Inc. Page No. : 26 of 26 TEL : 886-3-327-3456 EP Report Version : Rev. 01 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 ─────THE END────

Radio Exposure Evaluation Report Report No. : FA021913 TEL : 886-3-327-3456 Page Number : 1 of 8 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Report Template No.: HE1-A1 Ver2.1 Report Version : 01 FCC ID: VUI-DPCP700 Radio Exposure Evaluation Report FCC ID : VUI-DPCP700 Equipment : IP Desktop Phone Brand Name : Unify Model Name : OpenScape Desk Phone CP700 Applicant/ Manufacturer : PEGATRON CORPORATION 5F., NO. 76, LIGONG ST., BEITOU DISTRICT, TAIPEI CITY 11259 Taiwan Standard : 47 CFR Part 2.1091 The product was received on Mar. 12, 2020, and testing was started from Mar. 20, 2020 and completed on Apr. 18, 2020. We, SPORTON INTERNATIONAL INC. EMC & Wireless Communications Laboratory, would like to declare that the tested sample has been evaluated in accordance with the procedures given in 47 CFR Part 2.1091 and shown compliance with the applicable technical standards. The report must not be used by the client to claim product certification, approval, or endorsement by TAF or any agency of United States government. The test results in this report apply exclusively to the tested model / sample. Without written approval of SPORTON INTERNATIONAL INC. EMC & Wireless Communications Laboratory, the test report shall not be reproduced except in full. ___________________________________________ Approved by: Allen Lin __________________________________________ SDoC by: XXXXX SPORTON INTERNATIONAL INC. EMC & Wireless Communications Laboratory No. 52, Huaya 1st Rd., Guishan Dist., Taoyuan City, Taiwan (R.O.C.) Radio Exposure Evaluation Report Report No. : FA021913 TEL : 886-3-327-3456 Page Number : 2 of 8 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Report Template No.: HE1-A1 Ver2.1 Report Version : 01 FCC ID: VUI-DPCP700 Table of Contents HISTORY OF THIS TEST REPORT .................................................................................................................. 3 1 GENERAL DESCRIPTION .................................................................................................................... 5 1.1 EUT General Information ....................................................................................................................... 5 1.2 Testing Location ..................................................................................................................................... 5 2 MAXIMUM PERMISSIBLE EXPOSURE ............................................................................................... 6 2.1 Limit of Maximum Permissible Exposure ............................................................................................... 6 2.2 MPE Calculation Method ........................................................................................................................ 7 2.3 Calculated Result and Limit .................................................................................................................... 8 Photographs of EUT V01 Radio Exposure Evaluation Report Report No. : FA021913 TEL : 886-3-327-3456 Page Number : 3 of 8 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Report Template No.: HE1-A1 Ver2.1 Report Version : 01 FCC ID: VUI-DPCP700 History of this test report Report No. Version Description Issued Date FA021913 01 Initial issue of report Apr. 30, 2020 Radio Exposure Evaluation Report Report No. : FA021913 TEL : 886-3-327-3456 Page Number : 4 of 8 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Report Template No.: HE1-A1 Ver2.1 Report Version : 01 FCC ID: VUI-DPCP700 Summary of Test Result Report Clause Ref Std. Clause Test Items Result (PASS/FAIL) Remark 2 - Exposure evaluation PASS - Declaration of Conformity: The test results with all measurement uncertainty excluded are presented in accordance with the regulation limits or requirements declared by manufacturers. Comments and Explanations: None. Reviewed by: Sam Tsai Report Producer: Yunha Liou Radio Exposure Evaluation Report Report No. : FA021913 TEL : 886-3-327-3456 Page Number : 5 of 8 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Report Template No.: HE1-A1 Ver2.1 Report Version : 01 FCC ID: VUI-DPCP700 1 General Description 1.1 EUT General Information RF General Information Evaluation Mode Frequency Range (MHz) Operating Frequency (MHz) Modulation Type Bluetooth 2400-2483.5 2402-2480 BR / EDR: FHSS (GFSK / π/4-DQPSK / 8DPSK) LE: DSSS (GFSK) 1.2 Testing Location Testing Location HWA YA ADD : No. 52, Huaya 1st Rd., Guishan Dist., Taoyuan City, Taiwan (R.O.C.) TEL : 886-3-327-3456 FAX : 886-3-327-0973 Test site Designation No. TW1190 with FCC. JHUBEI ADD : No.8, Ln. 724, Bo'ai St., Zhubei City, Hsinchu County, Taiwan (R.O.C.) TEL : 886-3-656-9065 FAX : 886-3-656-9085 Test site Designation No. TW0006 with FCC. Radio Exposure Evaluation Report Report No. : FA021913 TEL : 886-3-327-3456 Page Number : 6 of 8 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Report Template No.: HE1-A1 Ver2.1 Report Version : 01 FCC ID: VUI-DPCP700 2 Maximum Permissible Exposure 2.1 Limit of Maximum Permissible Exposure (A) Limits for Occupational / Controlled Exposure Frequency Range (MHz) Electric Field Strength (E) (V/m) Magnetic Field Strength (H) (A/m) Power Density (S) (mW/ cm²) Averaging Time |E|²,|H|² or S (minutes) 0.3-3.0 614 1.63 (100)* 6 3.0-30 1842 / f 4.89 / f (900 / f 2 )* 6 30-300 61.4 0.163 1.0 6 300-1500 - - F/300 6 1500-100,000 - - 5 6 (B) Limits for General Population / Uncontrolled Exposure Frequency Range (MHz) Electric Field Strength (E) (V/m) Magnetic Field Strength (H) (A/m) Power Density (S) (mW/ cm²) Averaging Time |E|²,|H|² or S (minutes) 0.3-1.34 614 1.63 (100)* 30 1.34-30 824/f 2.19/f (180/f 2 )* 30 30-300 27.5 0.073 0.2 30 300-1500 - - F/1500 30 1500-100,000 - - 1.0 30 Note: f = frequency in MHz ; *Plane-wave equivalent power density Radio Exposure Evaluation Report Report No. : FA021913 TEL : 886-3-327-3456 Page Number : 7 of 8 FAX : 886-3-327-0973 Issued Date : Apr. 30, 2020 Report Template No.: HE1-A1 Ver2.1 Report Version : 01 FCC …

Text truncated - open the document above for the full version.

FCC Test Report Report No. : FR021913AD TEL : 886-3-3273456 Page Number. : 1 of 24 FAX : 886-3-3270973 Issued Date : Apr. 30, 2020 Report Template No.: HE1-C9 Ver3.8 Report Version : 01 FCC ID: VUI-DPCP700 FCC Test Report FCC ID : VUI-DPCP700 Equipment : IP Desktop Phone Brand Name : Unify Model Name : OpenScape Desk Phone CP700 Applicant/ Manufacturer : PEGATRON CORPORATION 5F., NO. 76, LIGONG ST., BEITOU DISTRICT, TAIPEI CITY 11259 Taiwan Standard : 47 CFR FCC Part 15.247 The product was received on Mar. 12, 2020, and testing was started from Mar. 20, 2020 and completed on Apr. 18, 2020. We, SPORTON INTERNATIONAL INC. EMC & Wireless Communications Laboratory, would like to declare that the tested sample has been evaluated in accordance with the procedures given in ANSI C63.10-2013 and shown compliance with the applicable technical standards. The report must not be used by the client to claim product certification, approval, or endorsement by TAF or any agency of government. The test results in this report apply exclusively to the tested model / sample. Without written approval of SPORTON INTERNATIONAL INC. EMC & Wireless Communications Laboratory, the test report shall not be reproduced except in full. ___________________________________________ Approved by: Allen Lin __________________________________________ SDoC by: XXXXX SPORTON INTERNATIONAL INC. EMC & Wireless Communications Laboratory No. 52, Huaya 1st Rd., Guishan Dist., Taoyuan City, Taiwan (R.O.C.) FCC Test Report Report No. : FR021913AD TEL : 886-3-3273456 Page Number. : 2 of 24 FAX : 886-3-3270973 Issued Date : Apr. 30, 2020 Report Template No.: HE1-C9 Ver3.8 Report Version : 01 FCC ID: VUI-DPCP700 Table of Contents HISTORY OF THIS TEST REPORT .................................................................................................................. 3 SUMMARY OF TEST RESULT ......................................................................................................................... 4 1 GENERAL DESCRIPTION .................................................................................................................... 5 1.1 Information .............................................................................................................................................. 5 1.2 Testing Applied Standards ..................................................................................................................... 6 1.3 Testing Location Information .................................................................................................................. 6 1.4 Measurement Uncertainty ...................................................................................................................... 7 2 TEST CONFIGURATION OF EUT......................................................................................................... 8 2.1 Test Condition ........................................................................................................................................ 8 2.2 Test Channel Mode ................................................................................................................................ 8 2.3 The Worst Case Measurement Configuration ........................................................................................ 9 2.4 Accessories .......................................................................................................................................... 10 2.5 Support Equipment ............................................................................................................................... 10 2.6 Test Setup Diagram ............................................................................................................................. 11 3 TRANSMITTER TEST RESULT .......................................................................................................... 13 3.1 AC Power-line Conducted Emissions .................................................................................................. 13 3.2 20dB Bandwidth and Carrier Frequency Separation............................................................................ 15 3.3 Maximum Conducted Output Power .................................................................................................... 16 3.4 Number of Hopping Frequencies and Hopping Bandedge .................................................................. 17 3.5 Time of Occupancy (Dwell Time) ......................................................................................................... 18 3.6 Emissions in Non-restricted Frequency Bands .................................................................................... 19 3.7 Emissions in Restricted Frequency Bands ........................................................................................... 20 4 TEST EQUIPMENT AND CALIBRATION DATA ................................................................................ 23 APPENDIX A. TEST RESULTS OF AC POWER-LINE CONDUCTED EMISSIONS APPENDIX B. TEST RESULTS OF 20DB BANDWIDTH AND CARRIER FREQUENCY SEPARATION APPENDIX C. TEST RESULTS OF MAXIMUM CONDUCTED OUTPUT POWER APPENDIX D. TEST RESULTS OF NUMBER OF HOPPING FREQUENCIES AND HOPPING BANDEDGE APPENDIX E. TEST RESULTS OF TIME OF OCCUPANCY (DWELL TIME) APPENDIX F. TEST RESULTS OF EMISSIONS IN NON-RESTRICTED FREQUENCY BANDS APPENDIX G. TEST RESULTS OF EMISSIONS IN RESTRICTED FREQUENCY BANDS APPENDIX H. TEST PHOTOS PHOTOGRAPHS OF EUT V01 FCC Test Report Report No. : FR021913AD TEL : 886-3-3273456 Page Number. : 3 of 24 FAX : 886-3-3270973 Issued Date : Apr. 30, 2020 Report Template No.: HE1-C9 Ver3.8 Report Version : 01 FCC ID: VUI-DPCP700 History of this test report Report No. Version Description Issued Date FR021913AD 01 Initial issue of report Apr. 30, 2020 FCC Test Report Report No. : FR021913AD TEL : 886-3-3273456 Page Number. : 4 of 24 FAX : 886-3-3270973 Issued Date : Apr. 30, 2020 Report Te…

Text truncated - open the document above for the full version.

Test Photos Appendix H SPORTON INTERNATIONAL INC. Page number : H1 of H4 TEL : 886-3-327-3456 FAX : 886-3-327-0973 021913 1. Photographs of Conducted Emissions Test Configuration Front view Side view Test Photos Appendix H SPORTON INTERNATIONAL INC. Page number : H2 of H4 TEL : 886-3-327-3456 FAX : 886-3-327-0973 021913 Under table view Test Photos Appendix H SPORTON INTERNATIONAL INC. Page number : H3 of H4 TEL : 886-3-327-3456 FAX : 886-3-327-0973 021913 2. Photographs of Radiated Emissions Test Configuration For radiated emissions 30MHz~1GHz Front view Rear view Test Photos Appendix H SPORTON INTERNATIONAL INC. Page number : H4 of H4 TEL : 886-3-327-3456 FAX : 886-3-327-0973 021913 For radiated emissions above 1GHz Front view Rear view ─────THE END─────
