XEG-TN400BT-QANALOG TURNTABLE

ENGLISH 日本語 FRANÇAIS ESPAÑOL DEUTSCH ITALIANO NEDERLANDS SVENSKA 取扱説明書 OWNER’S MANUAL MODE D’EMPLOI MANUAL DEL USUARIO BEDIENUNGSANLEITUNG MANUALE DI ISTRUZIONI GEBRUIKSAANWIJZING BRUKSANVISNING アナログターンテーブル ANALOG TURNTABLE TN-400BT -SE Z OPTN400BTTEA07 A N T I – S K A T I N G 3 0 2 The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by TEAC CORPORATION is under license. Qualcomm aptX is a product of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. aptX is a trademark of Qualcomm Technologies International, Ltd., registered in the United States and other countries. その他、記載されている会社名、製品名、ロゴマー クは各社の商標または登録商標です。 目 次 安全にお使いいただくために. . . . . . . . . . . . . . .2 電波について. . . . . . . . . . . . . . . . . . . . . . . . . .3 お使いになる前に. . . . . . . . . . . . . . . . . . . . . . .3 レコードの取り扱い. . . . . . . . . . . . . . . . . . . . .4 設置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 ダストカバー. . . . . . . . . . . . . . . . . . . . . . . . . .5 レコード針について. . . . . . . . . . . . . . . . . . . . .5 カートリッジ交換. . . . . . . . . . . . . . . . . . . . . . .6 各部の名称. . . . . . . . . . . . . . . . . . . . . . . . . . . .6 接続. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 基本操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Bluetooth ® スピーカーで聞くには. . . . . . . . . .8 困ったときは. . . . . . . . . . . . . . . . . . . . . . . . . .9 仕様. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 保証とアフターサービス.( よくお読みください ). .83 安全にお使いいただくために 製品を安全に正しくお使いいただき、あなたや他の人々への危害や財産への損害を未然に防止するために、 以下の注意事項をよくお読みください。 V 警告 以下の内容を無視して誤った取り扱いをすると、人が死亡または重傷を負 う可能性が想定される内容を示しています。 P 電源プラ グをコン セントか ら抜く 万一、異常が起きたとき o 煙が出たり、変なにおいや音がするとき o 機器の内部に異物や水などが入ったときは o この機器を落としたり、カバーを破損したときは すぐに機器本体の電源スイッチを切り、必ずACアダプターの電源プラグをコンセントから抜いてく ださい。異常状態のまま使用すると、火災・感電の原因となります。 販売店またはティアック修理センター ( 裏表紙に記載 )に修理をご依頼ください。 = 禁止 AC アダプターのコードを傷つけない ACアダプターのコードの上に重いものをのせたり、コードを壁や棚との間に挟み込んだり、 本機の下敷きにしない ACアダプターのコードを無理に曲げる、ねじる、引っ張る等の行為や加工、熱器具に近づけ て加熱したりしない コードが傷んだまま使用すると火災・感電の原因となります。 万一、ACアダプターのコードが破損したら( 芯線の露出、断線など)、販売店またはティアック修理 センター ( 裏表紙に記載 )をご依頼ください。 付属の AC アダプターを他の機器に使用しない 故障、火災、感電の原因となります。 交流 100 〜 240 ボルト以外の電圧で使用しない 表示された電源電圧 ( 交流 100〜240ボルト) 以外の電圧で使用しないでください。また、船舶 などの直流 (DC) 電源には接続しないでください。火災・感電の原因となります。 この機器を設置する場合は、放熱をよくするために、壁や他の機器との間は20cm 以上離し て置く ラックなどに入れるときは、機器の天面から35cm 以上、背面から10cm 以上のすきまをあけてくだ さい。すきまをあけないと内部に熱がこもり、火災の原因となります。 この機器の通風孔などから内部に金属類や燃えやすい物などを差し込んだり、落としたりしない 火災・感電の原因となります。 この機器の通風孔をふさがない 通風孔をふさぐと内部に熱がこもり、火災の原因となります。 N 指示 AC アダプターの電源プラグにほこりをためない ACアダプターの電源プラグとコンセントの間にゴミやほこりが付着すると、火災・感電の原因となり ます。定期的 ( 年 1 回くらい )にACアダプターの電源プラグを抜いて、乾いた布でゴミやほこりを 取り除いてください。 C 禁止 機器の上に花びんや水などが入った容器を置かない 内部に水が入ると火災・感電の原因となります。 Y 分解禁止 この機器のカバーは絶対に外さない カバーを開けたり改造すると、火災・感電の原因となります。 内部の点検・修理は販売店またはティアック修理センター ( 裏表紙に記載 )にご依頼ください。 この機器を改造しない 火災・感電の原因となります。. 音のエチケット 楽しい音楽も、場合によっては大変気 になるものです。静かな夜間には小 さな音でもよく通り、隣近所に迷惑を かけてしまうことがあります。 適当な音量を心がけ、窓を閉めたり ヘッドホンを使用するなどして、お互いに快適な生活 環境を守りましょう。 このマークは音のエチケットのシンボルマークです。 ¹ ティアック製品をお買い上げいただき、誠にあり がとうございます。 ご使用になる前にこの取扱説明書をよくお読み. ください。 また、お読みになったあとは、いつでも見られる ところに大切に保管してください。 末永くご愛用くださいますよう、お願い申し上げ ます。 日本語 3 V 注意 以下の内容を無視して誤った取り扱いをすると、人が傷害を負う可能性が想 定される内容および物的損害のみの発生が想定される内容を示しています。 P 電源プラ グをコン セントか ら抜く 移動させる場合は、電源をスタンバイにし、必ずACアダプターの電源プラグをコンセント から抜き、外部の接続ケーブルを外す コードが傷つき、火災・感電の原因や、引っ掛けてけがの原因になることがあります。 旅行などで長期間この機器を使用しないときやお手入れの際は、安全のため必ずACアダプ ターの電源プラグをコンセントから抜く 通電状態の放置やお手入れは、漏電や感電の原因となることがあります。 N 指示 オーディオ機器を接続する場合は、各々の機器の取扱説明書をよく読み、電源を切り、説明に 従って接続する また、接続は指定のケーブルを使用する それ以外の物を使用すると、故障、火災、感電の原因となります。 電源を入れる前には、音量を最小にする 突然大きな音が出て聴力障害などの原因となることがあります。 この機器はコンセントの近くに設置し、AC アダプターの電源プラグは簡単に手が届くようにする 異常が起きた場合は、すぐにACアダプターの電源プラグをコンセントから抜いて、完全に. 電源が切れるようにしてください。 この機器には、付属の AC アダプターを使用する それ以外の物を使用すると、故障、火災、感電の原因となります。 = 禁止 ぐらついた台の上や傾いた所など不安定な場所に置かない 湿気やほこりの多い場所に置かない。風呂、シャワー室では使用しない 調理台や加湿器のそばなど油煙や湯気があたる場所に置かない 火災・感電やけがの原因となることがあります。 AC アダプターの電源プラグを抜くときは、AC アダプターの電源コードを引っ張らない コードが傷つき、火災・感電の原因となることがあります。 必ずプラグを持って抜いてください。 O 禁止 濡れた手で AC アダプターの電源プラグを抜き差ししない 感電の原因となることがあります。 お使いになる前に 付属品の確認 万一、付属品に不足や損傷がありましたら、お買 い上げになった販売店、または弊社 AV お客様相 談室 ( 裏表紙に記載 ) にご連絡ください。 フェルトマット.x.1 ドーナツ盤用アダプター.x.1 カウンターウエイト.x.1 ヘッドシェル.x.1 オーディオテクニカ製 VM 型 ( デュアルマグ ネット )ステレオカートリッジ (AT95E) を装 着済み ターンテーブル ( プラッター ).x.1 ダストカバー.x.1 ダストカバー取付用ヒンジ.x.2 GND 端子付き RCA オーディオケーブル.x.1 AC アダプター (GPE053A-V120050).x.1 取扱説明書 ( 保証書付き )( 本書 ).x.1 使用上の注意 o ダストカバーの上には物を置かないでくださ い。特に再生中は、振動でノイズが発生したり、 物が落下する恐れがあります。 o 直射日光が当たる場所や暖房器具の近くなど、 温度が高くなるところに置かないでください。 また、アンプなど熱を発生する機器の上には 置かないでください。変色や変形、故障の原 因となります。 ユーザー登録について TEAC のウェブサイトにて、オンラインでのユー ザー登録をお願いいたします。 https://teac.jp/jp/signup º 電源ケーブルや本体に異常がないか、定期的に点検してください。 内部にほこりがたまったまま、長い間掃除をしないと火災や故障の原因となることがあります。 特に、湿気の多くなる梅雨期の前に行うと、より効果的です。 5 年に1 度は、販売店またはティアック修理センター ( 裏表紙に記載 )に内部の点検をご依 頼ください。 費用についてはお問い合わせください。 o 本機は電波法に基づく小電力データ通信システム 無線局設備として技術基準適合証明を受けていま す。従って、本機を使用するときに無線局の免許 は必要ありません。ただし、以下の事項を行うと、 法律で罰せられることがあります。 ・分解 /.改造すること ・本機に貼ってある証明ラベルをはがすこと 本機は、2 .4GHz 帯を使用します。変調方式とし てFH-SS変調方式を採用し与干渉距離は10m です。 本製品は日本国内でのみご使用ください。 o 本機は電波を使用しているため、第三者が故意ま たは偶然に傍受することが考えられます。 重要な通信や人命にかかわる通信には使用しない でください。 通信時に、データや情報の漏洩が発生しても責任 を負いかねます。予めご了承ください。 o 次の場所では本機を使用しないでください。 再生音が途切れたり、ノイズが出る場合がありま す。 ・2 .4GHz .用周波数帯域を利用する、無線 LAN、電子レンジ、デジタルコードレス電話、 Bluetooth などの機器の近く。 電波が干渉して音が途切れることがあります。 ・ラジオ、テレビ、ビデオ機器、BS/CS.チュー ナーなどのアンテナ入力端子を持つAV機器 の近く。 音声や映像にノイズがのることがあります。 本機使用上の注意 本機の使用周波数は 2 .4GHz 帯です。この周波数帯 では電子レンジ等の産業・科学・医療用機器のほか、 免許を要する工場の製造ラインで使用されている移 動体識別用の構内無線局、免許を要しない特定小電 力無線局や免許を要するアマチュア無線局などが運 用されています。 他の機器との干渉を防止するために、以下の点に十 分ご注意いただきご使用ください。 ・本機を使用する前に、近くで他の無線局が運用さ れていないことを確認してください。 ・万一、本機と他の無線局との間に電波干渉が発生 した場合には、速やかに本機の使用場所を変える か、使用を停止してください。 ・不明な点その他にお困りのことが起きたときは、 お買い上げの販売店または、弊社 AV.お客様相談 室 (.裏表紙に記載 ) へお問い合わせください。 電波について 4 設置 電源はスタンバイの状態で、設置作業を行ってく ださい。(7 ページ. E ) 1 水平な場所に置く。 レコードを正しくトレースするため、水平な 場所に設置してください。 2 ターンテーブル ( プラッター ) を取 り付ける。 ターンテーブル(プラッター)をセンター シャフトに合わせて取り付けます。 センターシャフト ターンテーブル ( プラッター ) 3 ベルトをモータープーリーにかける。 ターンテーブル ( プラッター ) の内周に巻き つけてあるゴム…

Text truncated - open the document above for the full version.

RF_160, Issue 04 TEAC CORPORATION Declaration of Authorization We Name: TEAC CORPORATION Address: 1-47 Ochiai, Tama-shi, Tokyo 206-8530,Japan City: Tokyo Country: Japan Declare that: Name Representative of agent: Daphne Liang (1) Agent Company name: SGS Compliance Certification Services Inc. Address: No.8,Jiucengling,Xinhua Dist., City: Tainan City. Country Taiwan R.O.C is authorized to apply for Certification of the following product(s): Product description: ANALOG TURNTABLE Type designation: TN-400BT Trademark: TEAC Validity/ expiry date 2022/12/30 on our behalf. Date: April 07, 2022 City: Tokyo, Japan Name: Akira Sekiguchi (2) Function: Manager Signature: Notes: (1): Required for FCC application (2): For FCC it must be the Grantee Code “owner” or the authorized agent.

FCC, Request for non-disclosure Date: 21-Nov-2018 RF_501, Issue 8 Page 1 of 1 Company Name: TEAC CORPORATION Address : 1-47 Ochiai, Tama-shi, Tokyo 206-8530,Japan City: Tokyo Country: Japan To: Telefication B.V., Dept. FCC TCB Edisonstraat 12A 6902 PK ZEVENAAR The Netherlands Subject: Request for confidentiality FCC ID: XEG-TN400BT-Q Reference number: ###### Dear FCC TCB, 1. Long-Term Confidentiality Pursuant to 47 CFR Section 0.459(a) & (b), we hereby requests non-disclosure and confidential treatment of the following materials submitted in support of FCC certification application: Bill(s) of Material Block Diagrams Operational Description Schematic Diagrams Tune-up Procedure Above materials contain secrets, proprietary and technical information, which would customarily be guarded from competitors under 47 CFR, section 0.457(d)(2). Disclosure or publication or any portion of this company confidential material to other parties could cause substantial competitive harm and provide unjustified benefits for competitors. 2. Short-Term Confidentiality (STC) Pursuant to Public Notice DA 04-1705 of the Commission’s policy, in order to comply with the marketing regulations in 47 CFR §2.803 and the importation rules in 47 CFR §2.1204, a pplicant hereby requests Short-Term Confidential treatment of the following materials (See notes below): Internal Photos User’s Manual Test Set-up Photos External Photos Justification: Date: April 07, 2022 Name and signature of applicant: Akira Sekiguchi Notes: 1) A document or type of document can only have ONE type of confidentiality! 2) Short-Term confidentiality is in principle for 45 days from date of grant; it can be extended max 3 times (total time 180 days max.)! The planned date should stated in the RF731 application form. 3) FCC must be informed when marketing begins earlier. 4) Release takes place automatically thus extension must be requested in time. Telefication does not remind you of this! 5) Request for extension or for release must be received by Telefication at least 7 days before date of actual marketing or before expiration of the STC period

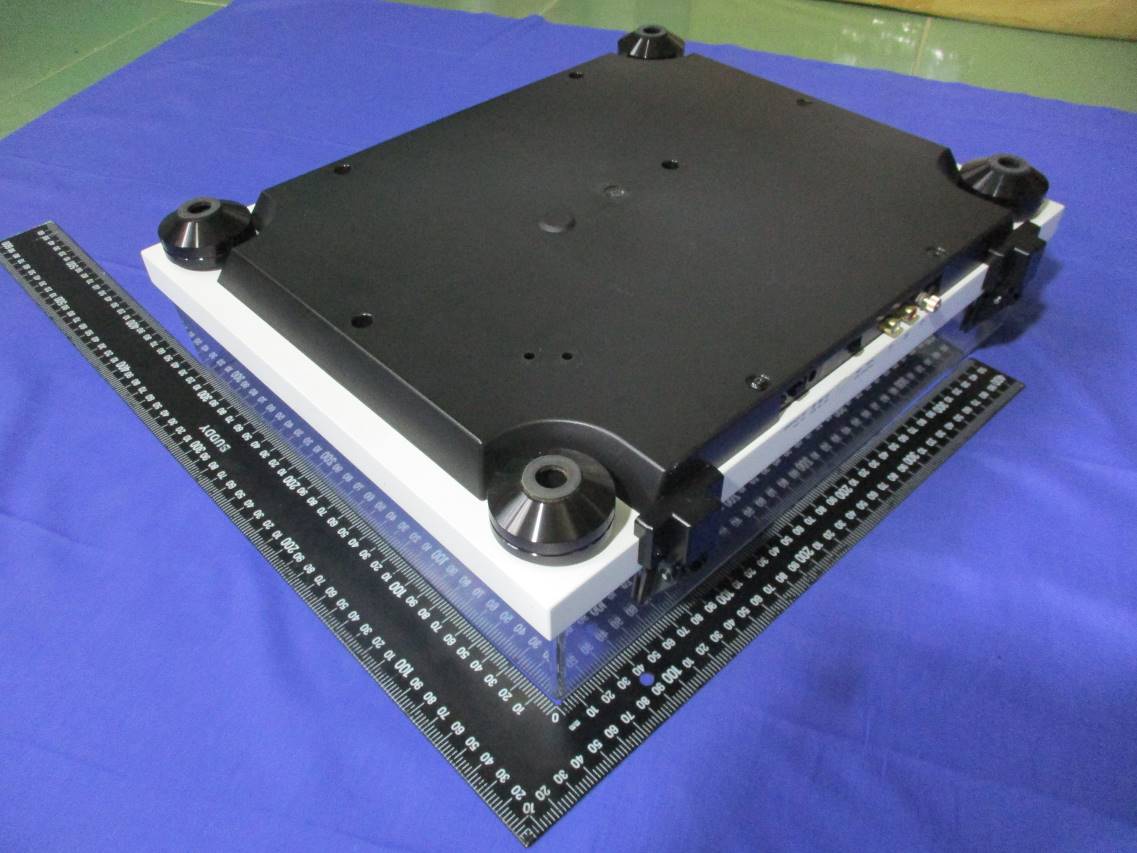

Page: 88 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 APPENDIX II PHOTOGRPHS OF EUT External Photo Model: TN-400BT Page: 89 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 Page: 90 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00

Page: 91 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 Internal Photo Model: TN-400BT Page: 92 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 Page: 93 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 Page: 94 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 Page: 95 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 Page: 96 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 Page: 97 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 Page: 98 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 Antenna

Project No.: TM-2203000010P FCC ID: XEG-TN400BT-Q Page: 1 / 7 Report No.: TMWK2203000752KR Rev.: 00 No.11, Wugong 6th Rd., Wugu Dist., New Taipei City , Taiwan /新北市五股區五工六路11號 t:(886-2) 2299-9720 f:(886-2) 2299-9721 www.sgs.com.tw www.ccsrf.com Unless otherwise stated the results shown in this test report refer only to the sample(s) tested and such sample(s) are retained for 90 days only. 除非另有說明，此報告結果僅對測試之樣品負責，同時此樣品僅保留90天。本報告未經本公司書面許可，不可部份複製。 This document is issued by the Company subject to its General Conditions of Service printed overleaf, available on request or accessible at http://www.sgs.com.tw/Terms-and-Conditions and, for electronic format documents, subject to Terms and Conditions for Electronic Documents at http://www.sgs.com.tw/Terms-and-Conditions. Attention is drawn to the limitation of liability, indemnification and jurisdiction issues defined therein. Any holder of this document is advised that information contained hereon reflects the Company’s findings at the time of its intervention only and within the limits of client’s instruction, if any. The Company’s sole responsibility is to its Client and this document does not exonerate parties to a transaction from exercising all their rights and obligations under the transaction documents. This document cannot be reproduced, except in full, without prior written approval of the Company. Any unauthorized alteration, forgery or falsification of the content or appearance of this document is unlawful and offenders may be prosecuted to the fullest extent of the law. Compliance Certification Services Inc. 程智科技股份有限公司 Member of the SGS Group KDB 447498 D03 47 C.F.R. Part 1, Subpart I, Section 1.1310 47 C.F.R. Part 2, Subpart J, Section 2.1091 RF EXPOSURE REPORT For ANALOG TURNTABLE Model: TN-400BT Data Applies To: N/A Trade Name: TEAC Issued to TEAC CORPORATION 1-47 Ochiai, Tama-shi, Tokyo 206-8530,Japan Issued By Compliance Certification Services Inc. No.11, Wugong 6th Rd., Wugu Dist., New Taipei City 24891, Taiwan. (R.O.C.) Issued Date: May 03, 2022 Page: 2 / 7 Report No.: TMWK2203000752KR Ref. No.: T200610N03-MF Rev.: 00 REVISION HISTORY Rev. Issue Date Revisions Effect Page Revised By 00 May 03, 2022 Initial Issue ALL Angel Cheng 01 September 19, 2019 See the following note rev.01 ALL Angel Cheng Note: ※ Rev.00 Issue Date: March 15, 2022 Update for Class II Permissive Change Report (T210713N01-RP1-1 & T210713N01-RP1-2) Note: ※ Rev.00 Issue Date: August 27, 2019 Original Report ※ Rev.01 Issue Date: September 19, 2019 Revise EUT Specification. Page: 3 / 7 Report No.: TMWK2203000752KR Ref. No.: T200610N03-MF Rev.: 00 TABLE OF CONTENTS 1. LIMIT ........................................................................................................................... 4 2. EUT SPECIFICATION ............................................................................................ 5 3. TEST RESULTS ...................................................................................................... 6 4. MAXIMUM PERMISSIBLE EXPOSURE............................................................ 7 Page: 4 / 7 Report No.: TMWK2203000752KR Ref. No.: T200610N03-MF Rev.: 00 1. TEST RESULT CERTIFICATION We hereby certify that: The equipment has been tested by Compliance Certification Services Inc., and found compliance with the requirement of the applicable standards. The test record, data evaluation and Equipment under Test (EUT) configurations represented herein are true and accurate accounts of the measurement of the sample’s RF characteristics under the conditions specified in this report. APPLICABLE STANDARDS STANDARD TEST RESULT KDB 447498 D03 47 C.F.R. Part 1, Subpart I, Section 1.1310 47 C.F.R. Part 2, Subpart J, Section 2.1091 No non-compliance noted Statements of Conformity Determining compliance shall be based on the results of the compliance measurement, not taking into account measurement instrumentation uncertainty. Approved by: Kevin Tsai Deputy Manager Compliance Certification Services Inc. Page: 5 / 7 Report No.: TMWK2203000752KR Ref. No.: T200610N03-MF Rev.: 00 2. LIMIT According to §15.247(i), systems operating under the provisions of this section shall be operated in a manner that ensures that the public is not exposed to radio frequency energy levels in excess of the Commission's guidelines. See § 1.1307(b)(1) of this chapter. 3. EUT SPECIFICATION EUT ANALOG TURNTABLE Model TN-400BT Brand TEAC RF Module Brito Model: MD-BLT-QR3040I Frequency band (Operating) 802.11b/g/n HT20: 2412MHz ~ 2462MHz 802.11n HT40: 2422MHz ~ 2452MHz Others 2402MHz ~ 2480MHz (BT3.0 BT 4.0 BT5.0) Device category Portable (<20cm separation) Mobile (>20cm separation) Others Exposure classification Occupational/Controlled exposure (S = 5mW/cm 2 ) General Population/Uncontrolled exposure (S=1mW/cm 2 ) Antenna Specification Multilayer Chip Antenna / Gain: 2.31 dBi (Numeric gain: 1.70) worst Maximum Average output power GFSK: 9.16 dBm (8.241 mW) 8-DPSK 8.05 dBm (6.383 mW) GFSK(4.0) 0.51 dBm (1.125 mW) GFSK(5.2) 0.41 dBm (1.099 mW) Maximum Tune up Power GFSK: 9.50 dBm (8.913 mW) 8-DPSK: 8.50 dBm (7.079 mW) GFSK(4.0) 1.00 dBm (1.259 mW) GFSK(5.2) 0.90 dBm (1.230 mW) Evaluation applied MPE Evaluation* SAR Evaluation N/A Reported Date March 31, 2022 Note: RF power data reference report (TMTN2203000304NR & TMTN2203000305NR) Page: 6 / 7 Report No.: TMWK2203000752KR Ref. No.: T200610N03-MF Rev.: 00 4. TEST RESULTS No non-compliance noted. Calculation Given d GP E  = 30 & 377 2 E S= Where E = Field strength in Volts / meter P = Power in Watts G = Numeric antenna gain d = Distance in meters S = Power density in milliwatts / square centimeter Combining equations and re-arranging the terms to express the distance as a function of the remaining variables yields: 2 377 30 d GP S  = Changing to units of mW and cm, using: P (mW) = P (W) / 1000 and d (cm) = d(m) / 100 Yields () () 22 0796.0 100/377 1000/30 d GP d GP S  =   = Equation 1 Where d = Distance in cm P =…

Text truncated - open the document above for the full version.

Project No.: TM-2203000010P FCC ID: XEG-TN400BT-Q Page: 1 / 98 Report No.: TMTN2203000304NR Rev.: 00 No.8, Jiucengling, Xinhua Dist., Tainan City, Taiwan /台南市新化區礁坑里九層嶺8號 t:(886-6) 5802-201 f:(886-6) 5802-202 www.sgs.com.tw www.ccsrf.com Unless otherwise stated the results shown in this test report refer only to the sample(s) tested and such sample(s) are retained for 90 days only. 除非另有說明，此報告結果僅對測試之樣品負責，同時此樣品僅保留90天。本報告未經本公司書面許可，不可部份複製。 This document is issued by the Company subject to its General Conditions of Service printed overleaf, available on request or accessible at http://www.sgs.com.tw/Terms-and-Conditions and, for electronic format documents, subject to Terms and Conditions for Electronic Documents at http://www.sgs.com.tw/Terms-and-Conditions. Attention is drawn to the limitation of liability, indemnification and jurisdiction issues defined therein. Any holder of this document is advised that information contained hereon reflects the Company’s findings at the time of its intervention only and within the limits of client’s instruction, if any. The Company’s sole responsibility is to its Client and this document does not exonerate parties to a transaction from exercising all their rights and obligations under the transaction documents. This document cannot be reproduced, except in full, without prior written approval of the Company. Any unauthorized alteration, forgery or falsification of the content or appearance of this document is unlawful and offenders may be prosecuted to the fullest extent of the law. Compliance Certification Services Inc. 程智科技股份有限公司 Member of the SGS Group FCC 47 CFR PART 15 SUBPART C AND ANSI C63.10: 2013 TEST REPORT For ANALOG TURNTABLE Model: TN-400BT Brand: TEAC Issued for TEAC CORPORATION 1-47 Ochiai, Tama-shi, Tokyo 206-8530,Japan Issued by Compliance Certification Services Inc. Tainan Lab. No.8, Jiucengling, Xinhua Dist., Tainan City, Taiwan Issued Date: June 08, 2022 Note: This report shall not be reproduced except in full, without the written approval of Compliance Certification Services Inc. Ltd. This document may be altered or revised by Compliance Certification Services Inc. personnel only, and shall be noted in the revision section of the document Page: 2 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 REVISION HISTORY Rev. Issue Date Revisions Effect Page Revised By 00 June 08, 2022 Initial Issue ALL Polly Wang 01 July 27, 2021 See the following note rev.01 P.5 Polly Wang 02 July 16, 2019 See the following note rev.02 ALL Gina Lin Note: ※ Rev.00 Issue Date: July 27, 2021 Original report. ※ Rev.01 Issue Date: July 27, 2021 Revised the typo. Page: 3 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 TABLE OF CONTENTS 1. TEST REPORT CERTIFICATION ............................................................................................. 4 2. TEST RESULT SUMMARY ....................................................................................................... 5 3. EUT DESCRIPTION .................................................................................................................. 6 3.1 DESCRIPTION OF EUT & POWER ................................................................................................. 6 4. DESCRIPTION OF TEST MODES ............................................................................................ 7 5. TEST METHODOLOGY ............................................................................................................ 8 6. FACILITIES AND ACCREDITATIONS ...................................................................................... 8 6.1 FACILITIES ...................................................................................................................................... 8 6.2 EQUIPMENT .................................................................................................................................... 8 6.3 LABORATORY ACCREDITATIONS LISTINGS ............................................................................... 8 6.4 TABLE OF ACCREDITATIONS AND LISTINGS ............................................................................. 9 6.5 MEASUREMENT EQUIPMENT USED .......................................................................................... 10 7. CALIBRATION AND UNCERTAINTY ..................................................................................... 11 7.1 MEASURING INSTRUMENT CALIBRATION ................................................................................ 11 7.2 MEASUREMENT UNCERTAINTY ................................................................................................. 11 8. SETUP OF EQUIPMENT UNDER TEST ................................................................................. 12 8.1 SETUP CONFIGURATION OF EUT .............................................................................................. 12 8.2 SUPPORT EQUIPMENT ................................................................................................................ 13 8.3 EUT OPERATING CONDITION ..................................................................................................... 14 9. APPLICABLE LIMITS AND TEST RESULTS ......................................................................... 16 9.1 6DB BANDWIDTH .......................................................................................................................... 16 9.2 MAXIMUM PEAK OUTPUT POWER ............................................................................................. 22 9.3 DUTY CYCLE ................................................................................................................................. 34 9.4 POWER SPECTRAL DENSITY ..................................................................................................... 40 9.5 CONDUCTED SPURIOUS EMISSION .......................................................................................... 46 9.6 RADIATED EMISSIONS ...............…

Text truncated - open the document above for the full version.

Page: 83 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 APPENDIX I SETUP PHOTOS RADIATED EMISSION MEASUREMENT SETUP Below 1GHz Page: 84 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 Page: 85 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 RADIATED RF MEASUREMENT SETUP Page: 86 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 RF CONDUCTED SETUP Page: 87 / 98 Report No.: TMTN2203000304NR Ref. No.: Rev.: 00 CONDUCTED EMISSION MEASUREMENT SETUP MODE: NORMAL OPERATION
