2ADAO-KHWBC503F001Asset Tag 2 Mini

Asset Tag 2 Mini Mini Standardowy zestaw 70 szt. Instrukcja użytkowania PNR: KHWBC503F001 Wprowadzenie Do poprawnego działania niezbędne jest używanie całego zestawu urządzeń - 70 szt Przygotowanie urządzenia: 1. Jako załącznik do urządzenia w opakowaniu znajduje się blankiet z Twoim unikalnym numerem zamówienia- należy go zachować 2. Korzystając ze strony internetowej start.kontakt.io utwórz konto klienta i za pomocą numeru zamówienia dodaj swoje urządzenia do panelu klienta 3. Pobierz aplikację i skonfiguruj swojego Asset Tag 2 Mini. 4. Asset Tag 2 Mini jest już gotowy do działania. 5. Długie naciśnięcie przycisku pozwala wyłączyć beacon (tylko jeśli konfiguracja na to pozwala). Aktywacja działa w odwrotny sposób. Asset Tag 2 Mini stale przesyła sygnały Bluetooth w celach śledzenia oraz stale skanuje w poszukiwaniu sygnałów podczerwieni w celu śledzenia lokalizacji. W przypadku nieprawidłowego działania, użytkownicy powinni skontaktować się z pomocą techniczną w celu uzyskania pomocy i wymiany urządzeń niedziałających i nadal objętych gwarancją. Skontaktuj się z pomocą pod adresem: [email protected] Zastosowanie: - Asset Tag 2 Mini jest przeznaczony do śledzenia lokalizacji - korzystając z formatu IBeacon i Eddystone za pośrednictwem sygnału radiowego. Sygnał radiowy jest nadawany i odbierany poprzez chip BLE (BlueNRG- LP) - Aktywacja następuje poprzez naciśnięcie przycisku przez 5 sekund - Asset Tag 2 Mini posiada 2 otwory, dzięki którym możliwe jest jego instalacja za pomocą opasek błyskawicznych (Zipp) Cechy charakterystyczne: Producent i nazwa urządzenia znajdują się na oryginalnym opakowaniu, w którym dostarczane jest urządzenie. Wymiary urządzenia: 49 mm x 49 mm; 15 mm. Obudowa urządzenia jest fabrycznie zaplombowana i nie można jej otworzyć. Technologia: • Chip BlueNRG-LP • Czujnik temperatury • Czujnik IR • Akcelerometr Łączność: ○ Bluetooth v 4.2 LE ○ Bluetooth 5.0 (opcjonalnie) ○ IR czujnik ○ Zasięg do 50 metrów Wymagania techniczne ● Temperatura pracy -25ºC~85ºC ● Wilgotność pracy 10%~90% - bez kondensacji Częstotliwość (zakres MHZ): 2402.0 - 2480.0 Maksymalna moc radiowa: +8 dBm (6 mW) Środki bezpieczeństwa Wszelkie uszkodzenia spowodowane nieprzestrzeganiem niniejszej instrukcji powodują automatyczne wygaśnięcie gwarancji. Kontakt.io nie ponosi odpowiedzialności za ewentualne szkody wynikające z takiego użytkowania. Kontakt.io nie ponosi odpowiedzialności za szkody materialne i uszczerbek na zdrowiu wynikające z nieodpowiedniego użytkowania produktu, tudzież nieprzestrzegania zasad bezpieczeństwa. Trójkąt zawierający wykrzyknik oznacza ważne informacje znajdujące się w niniejszej instrukcji obsługi. Należy ich bezwzględnie przestrzegać. W takich przypadkach gwarancja wygasa automatycznie. ● Produkt ten nie może być modyfikowany, gdyż w takim przypadku wygaśnie gwarancja, ● Nie poddawaj produktu naciskowi mechanicznemu, ● Nie pozostawiaj opakowania po urządzeniu bez nadzoru. Może stać się ono niebezpieczną zabawką dla dzieci, istnieje ryzyko uduszenia ● Urządzenie jest przeznaczone do użytku w suchych pomieszczeniach zamkniętych, ● Usługi serwisowe, regulacje lub naprawy muszą być wykonywane przez producenta. W przypadku pojawienia się pytań, na które nie ma odpowiedzi w niniejszej instrukcji obsługi, prosimy o kontakt z naszym Działem Technicznym lub innymi ekspertami. OSTRZEŻENIE Asset Tag 2 Mini zawiera elementy elektroniczne i baterię (model: CR2477), które należy odpowiednio zutylizować. Jeśli beacon wymaga utylizacji, należy najpierw skontaktować się z pomocą techniczną producenta. Wyprodukowano dla: Kontakt Micro-Location Sp. z o.o. ul. Stoczniowców 3 30-709 Kraków POLSKA Kontakt Micro-Location Sp. z o.o. niniejszym oświadcza, że to urządzenie jest zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.kontakt.io/compliance-asset-tag-2-mini Kontakt.io Asset Tag 2 Mini Standard set of 70pcs User Manual PNR: KHWBC503F001 Introduction For proper operation, it is necessary to use the entire set of devices - 70 pcs Preparation of the device: 1. As an attachment to the device in the package there is a flyer with your unique order number: keep it to claim your devices on cloud. 2. Using the start.kontakt.io website, create a customer account and use the order number to add your devices to the customer panel. 3. Download the mobile app and configure your Asset Tag 2 Mini. 4. Asset Tag 2 Mini is now operational. 5. Long press of the button allows you to turn off the beacon (only if the configuration allows it). Activation works in the opposite way. Asset Tag 2 Mini continuously transmits Bluetooth signals for tracking purposes and continuously scans for infrared signals to track your location. In the event of a malfunction, users should contact Technical Support for assistance and replacement of defective and still under warranty devices. Contact support at: [email protected] Application: - Asset Tag 2 Mini is designed for location tracking - using iBeacon and Eddystone format via radio signal. The radio signal is transmitted and received via the BLE chip (BlueNRG-LP) - Activation takes place by pressing the button for 5 seconds - Asset Tag 2 Mini has 2 holes, thanks to which it is possible to install it with zip ties Characteristics The manufacturer and name of the device can be found on the original packaging in which the device is delivered. Device dimensions: 49 mm x 49 mm; 15 mm. The housing of the device is factory sealed and cannot be opened. Technology: • Chip BlueNRG-LP • Temperature sensor • IR sensor • Accelerometer Communication: ○ Bluetooth v 4.2 BR / EDR ○ Bluetooth 5.2 (optional) ○ IR sensor ○ Range up to 50 meters Technical requirements: ● Working temperature -25ºC ~ 85ºC ● Working humidity 10% ~ 90% - non- condensing Frequency ( MHZ): 2402.0 - 2480.0 Maximum radio power: +8 dBm (6 mW) WARNING Asset Tag 2 Mini contains electronic elements and a battery (CR2477) which should be proper…

Text truncated - open the document above for the full version.

Kontakt Micro-Location Sp. z o.o The information provided in this letter is based on the referenced rule parts of Title 47 of the CFR as well as KDB 986446 D01. An expiration date for this letter does not exist. In case the U.S. agent changes, the grantee is obligated to notify the FCC within 30 days via the granting TCB. Federal Communications Commission Authorization and Evaluation Division Equipment Authorization Branch 7435 Oakland Mills Road Columbia, MD 21046 7/6/23 U.S. Agent Designation [Kontakt Micro-Location Sp. z o.o]acknowledges their consent for the following contact located in theUnited States to act as their agent for service of process for the equipment for which authorization is sought (FCC ID:2ADAO-KHWBC503F001): Nam e and company of U.S. agent: Sijie Zhang / THREE STONES MEDIA LLC Physical U.S. address of agent: 1200 Broadway St. APT 329, Los Angeles, CA90015 FRN of U.S. agent: 0033401761 Email address of U.S. agent: [email protected] [THREE STONES MEDIA LLC]acknowledges their obligation to accept service of process on behalf of[Kontakt Micro-Location Sp. z o.o]. [Kontakt Micro-Location Sp. z o.o]with the FRN[0023964000]accepts its obligation to maintain an ag ent for service of process in the United States for no less than one year after either the grantee has permanently terminated all marketing and importation of the applicable equipment within the U.S., or the conclusion of any Commission-related administrative or judicial proceeding involving the equipment, whichever is later. By signing this form, we confirm the above and that we are aware of the application requirements listed under § 2.911(d)(7). Sincerely, Signature [Name] Joanna Wolczanska [Title] Ms [Company] Kontakt Micro-Location Sp. z o.o Signature [Name of U.S. agent] Sijie Zhang [Title of U.S. agent] [Company of U.S. agent] THREE STONES MEDIA LLC 48_[model] US_Agent_2.911(d)(7)-U, V04 Doc ID: 18084075d1931a66fd6e0797f9fa89a66eeada96

Kontakt Micro-Location Sp. z o.o The information provided in this letter is based on the referenced rule parts of Title 47 of the CFR as well as KDB 986446 D01. Federal Communications Commission Authorization and Evaluation Division Equipment Authorization Branch 7435 Oakland Mills Road Columbia, MD 21046 7/6/23 To whom it may concern: We, [Kontakt Micro-Location Sp. z o.o], hereby certify that the equipment for which authorization is sought (FCC ID: 2ADAO-KHWBC503F001) is not “covered” equipment prohibited from receiving an equipment authorization pursuant to § 2.903 of the FCC rules. We also certify that, as of the date of the filing of the application, we are not identified on the Covered List ( https://www.fcc.gov/supplychain/coveredlist) as an entity producing “covered” equipment. By signing this form, we confirm the above and that we are aware of the application requirements listed under § 2.911(b) and (d)(5) and (6). Sincerely, Signature [Name] Joanna Wolczanska [Title] Ms [Company] Kontakt Micro-Location Sp. z o.o 62_[model] CoveredEqu_2.911(d)(5)(i) and (ii)-U, V02 Doc ID: 18084075d1931a66fd6e0797f9fa89a66eeada96

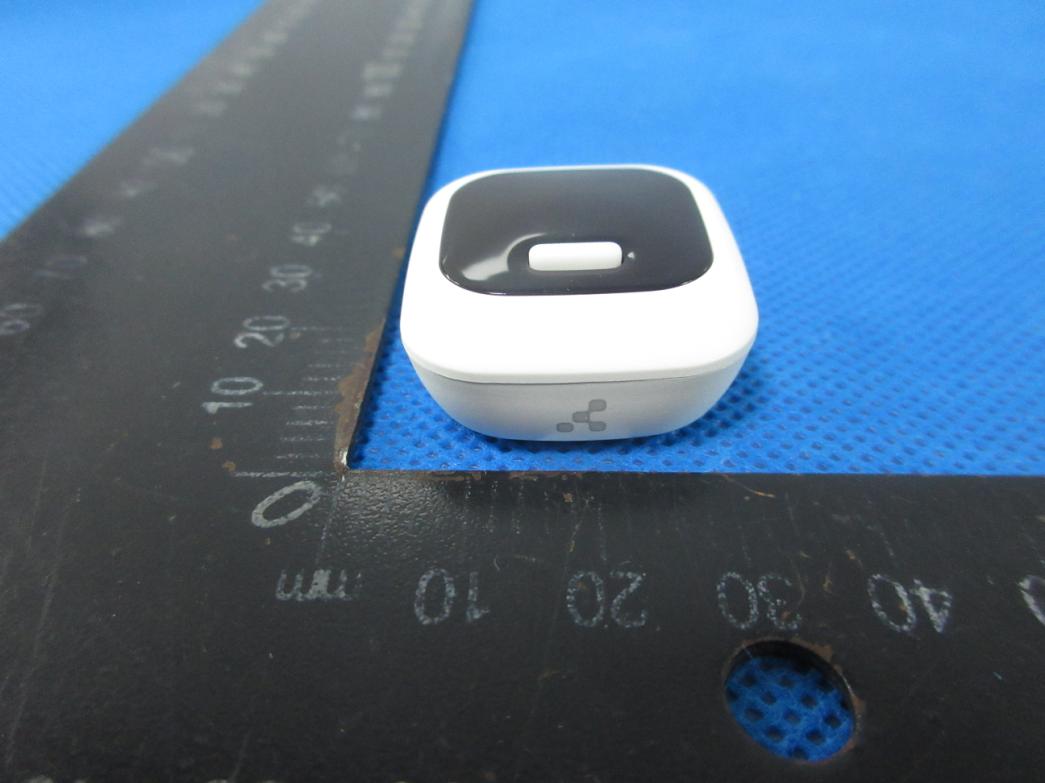

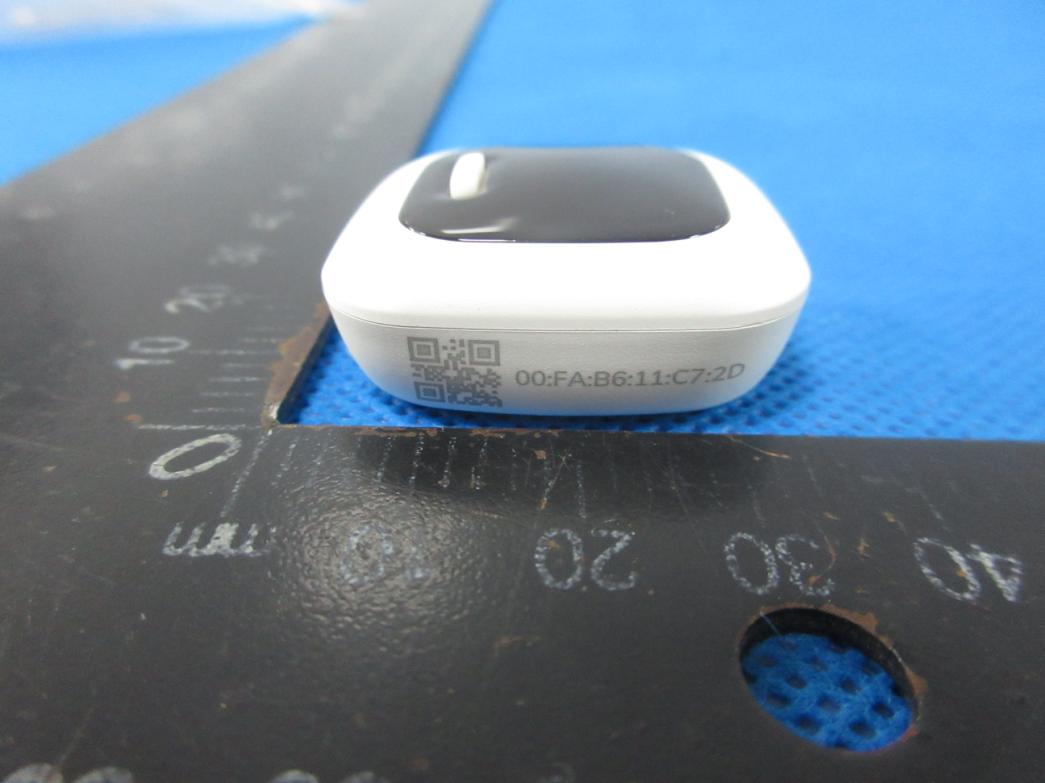

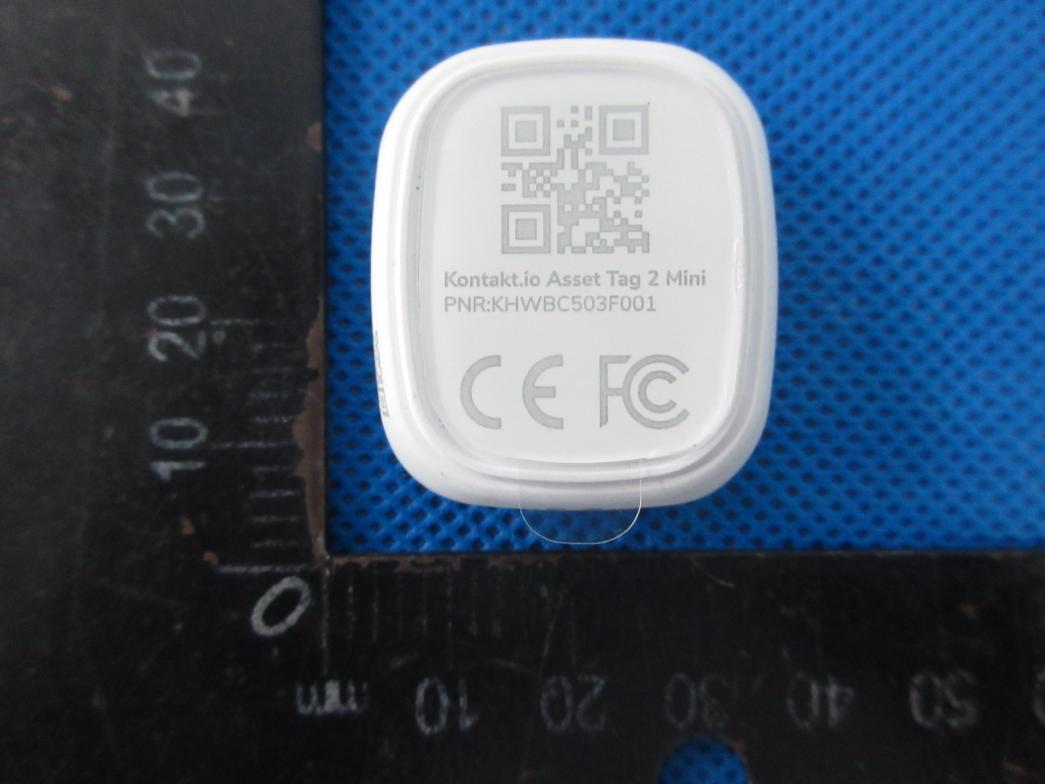

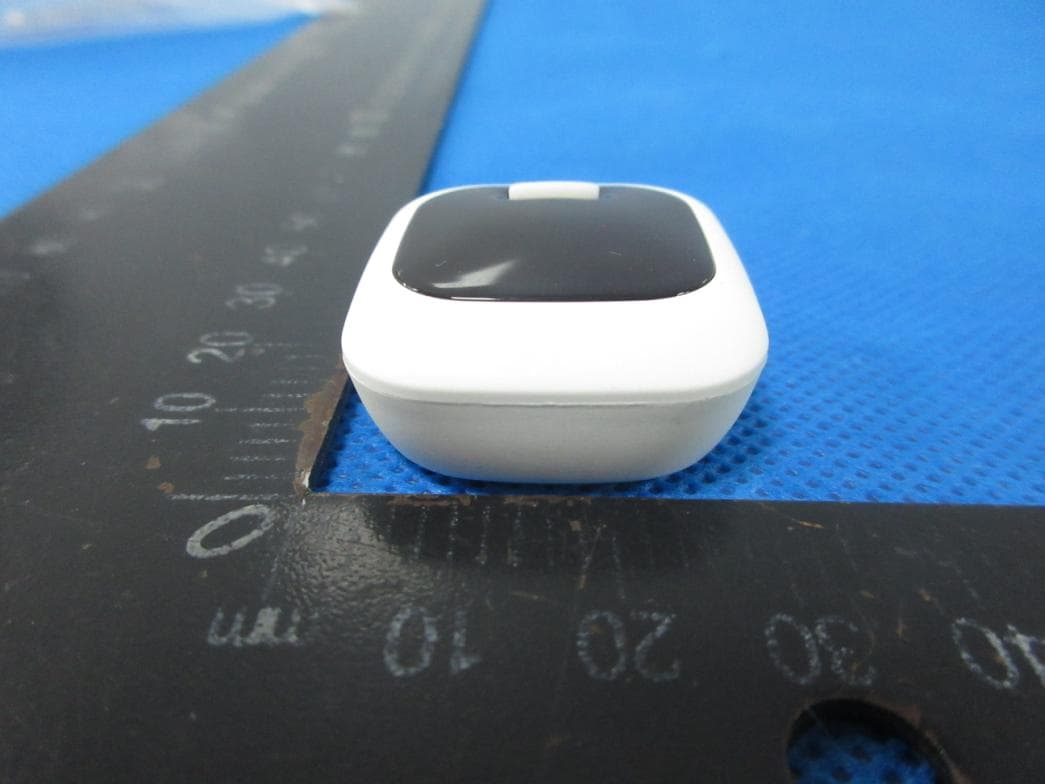

ATTACHMENT PHOTOGRAPHS OF EUT Photo 1 Photo 2 Photo 3 Photo 4 Photo 5 Photo 6

Photo 7 Photo 8 ANT Photo 9 Photo 10

FCC ID: 2ADAO-KHWBC503F001 Portable device According to §15.247(e)(i) and §1.1307(b)(1), systems operating under the provisions of this section shall be operated in a manner that ensures that the public is not exposed to radio frequency energy level in excess of the Commission’s guidelines. According to KDB447498 D01 General RF Exposure Guidance V06 The 1-g SAR and 10-g SAR test exclusion thresholds for 100 MHz to 6 GHz at test separation distances ≤ 50 mm are determined by: [(max. power of channel, including tune-up tolerance, mW)/(min. test separation distance, mm)]·[√f(GHZ)] ≤ 3.0 for 1-g SAR and ≤ 7.5 for 10-g extremity SAR, where: • f(GHZ) is the RF channel transmit frequency in GHz • Power and distance are rounded to the nearest mW and mm before calculation • The result is rounded to one decimal place for comparison When the minimum test separation distance is < 5 mm, a distance of 5 mm is applied to determine SAR test exclusion. BLE: Modulation Channel Freq. (GHz) Conduct ed power (dBm) Conducte d power (mW) Tune-up power (dBm) Max tune-up power (dBm) Max tune-up power (mW) Distance (mm) Result calculatio n SAR Exclusion threshold SAR test exclusion 2.4023.932.473±142.51<50.778603.00YES 2.4403.682.333±142.51<50.784743.00YES 2.4803.182.083±142.51<50.791143.00YES 2.4023.952.483±142.51<50.778603.00YES 2.4403.72.343±142.51<50.784743.00YES 2.4803.192.083±142.51<50.791143.00YES BLE(1M) BLE(2M) Conclusion: For the max result : 0.79114 ≤ 3.0 for 1g SAR, SAR is not required. Signature: Date: 7/10/2023 NAME AND TITLE (Please print or type): Alex li /Manager COMPANY (Please print or type): Shenzhen NTEK Testing Technology Co., Ltd./ 1/F, Building E, Fenda Science Park, Sanwei Community, Xixiang Street Bao’an District, Shenzhen P.R. China.

Report No.: S23061603210001 Version.1.3 Page 1 of 59 RADIO TEST REPORT FCC ID: 2ADAO-KHWBC503F001 Product: Asset Tag 2 Mini Trade Mark: Kontakt.io Model No.: KHWBC503F001 Family Model: N/A Report No.: S23061603210001 Issue Date: Jun 26, 2023 Prepared for Kontakt Micro-Location Sp. z o.o ul.Stoczniowcow 3, 30-709 Krakow, Poland Prepared by Shenzhen NTEK Testing Technology Co., Ltd. 1/F, Building E, Fenda Science Park, Sanwei Community, Xixiang Street Bao’an District, Shenzhen 518126 P.R. China Tel. 400-800-6106, 0755-2320 0050, 0755-2320 0090 Website: http://www.ntek.org.cn Report No.: S23061603210001 Version.1.3 Page 2 of 59 TABLE OF CONTENTS 1 TEST RESULT CERTIFICATION ...................................................................................................................... 4 2 SUMMARY OF TEST RESULTS ......................................................................................................................... 5 3 FACILITIES AND ACCREDITATIONS ............................................................................................................. 6 3.1 FACILITIES..................................................................................................................................................... 6 3.2 LABORATORY ACCREDITATIONS AND LISTINGS ................................................................................. 6 3.3 MEASUREMENT UNCERTAINTY ............................................................................................................... 6 4 GENERAL DESCRIPTION OF EUT .................................................................................................................. 7 5 DESCRIPTION OF TEST MODES ..................................................................................................................... 9 6 SETUP OF EQUIPMENT UNDER TEST ......................................................................................................... 10 6.1 BLOCK DIAGRAM CONFIGURATION OF TEST SYSTEM ..................................................................... 10 6.2 SUPPORT EQUIPMENT............................................................................................................................... 11 6.3 EQUIPMENTS LIST FOR ALL TEST ITEMS .............................................................................................. 12 7 TEST REQUIREMENTS .................................................................................................................................... 14 7.1 CONDUCTED EMISSIONS TEST ............................................................................................................... 14 7.1.1 Applicable Standard .................................................................................................................................. 14 7.1.2 Conformance Limit ................................................................................................................................... 14 7.1.3 Measuring Instruments............................................................................................................................. 14 7.1.4 Test Configuration .................................................................................................................................... 14 7.1.5 Test Procedure ........................................................................................................................................... 14 7.1.6 Test Results ................................................................................................................................................ 15 7.2 RADIATED SPURIOUS EMISSION ............................................................................................................ 16 7.2.1 Applicable Standard .................................................................................................................................. 16 7.2.2 Conformance Limit ................................................................................................................................... 16 7.2.3 Measuring Instruments............................................................................................................................. 17 7.2.4 Test Configuration .................................................................................................................................... 17 7.2.5 Test Procedure ........................................................................................................................................... 18 7.2.6 Test Results ................................................................................................................................................ 19 7.3 6DB BANDWIDTH ....................................................................................................................................... 25 7.3.1 Applicable Standard .................................................................................................................................. 25 7.3.2 Conformance Limit ................................................................................................................................... 25 7.3.3 Measuring Instruments............................................................................................................................. 25 7.3.4 Test Setup .................................................................................................................................................. 25 7.3.5 Test Procedure ........................................................................................................................................... 25 7.3.6 Test Results ................................................................................................................................................ 25 7.4 DUTY CYCLE .........................................................................................................…

Text truncated - open the document above for the full version.

深圳云里物里科技股份有限公司 产品天线测试报告（TheAntennaTestReport） Y-YB-CR-115V001密级：绝密/confidentiality 第1页共6页 AntennaCoding：ANT-BBNCNC23005 AntennaType：PCBonboardAntenna ModeloftheDUT ： KHWBC503F001 AntennaManufacturer：ShenzhenMinewTechnologiesCo.,Ltd. 1、TechnicalSpecification ElectricalSpecifications FrequencyRange（MHz） 2400-2480 InputImpedance（Ω） 50 ReturnLoss（dB）＜-10 VSWR ＜ 2 PeakGain （ dBi ） 0.35 PolarizationTypeLinearpolarization MechanicalSpecifications AntennaSize(mm)14.4*3 RadiatorCuprum 2、Theshapeandsizeoftheantenna 深圳云里物里科技股份有限公司 产品天线测试报告（TheAntennaTestReport） Y-YB-CR-115V001密级：绝密/confidentiality 第2页共6页 3、Theresultofthetest 3.1TestEnvironment 深圳云里物里科技股份有限公司 产品天线测试报告（TheAntennaTestReport） Y-YB-CR-115V001密级：绝密/confidentiality 第3页共6页 3.2GainandEfficiency 深圳云里物里科技股份有限公司 产品天线测试报告（TheAntennaTestReport） Y-YB-CR-115V001密级：绝密/confidentiality 第4页共6页 3.33D PolarPlot 2402MHz 2440MHz 深圳云里物里科技股份有限公司 产品天线测试报告（TheAntennaTestReport） Y-YB-CR-115V001密级：绝密/confidentiality 第5页共6页 2480MHz 3.42DRadiationPattern （1）E1，XZPlane，phi=0 深圳云里物里科技股份有限公司 产品天线测试报告（TheAntennaTestReport） Y-YB-CR-115V001密级：绝密/confidentiality 第6页共6页 （2）E2，YZPlane，phi=90° （3）H，XYplane，theta=90°

Radiated Measurement Photos
