FDI-09101592-0AirStation NFINITI Ethernet Converter & AccessPoint

BUFFALO INC.
AirStation NFINITI Ethernet Converter & AccessPoint - FCC ID FDI-09101592-0 - BUFFALO INC.
Click to zoom

Application Details

Equipment Class
DTS - Digital Transmission System
Date of Grant
Jun 14, 2010
Application Purpose
Original Equipment
Date of Application
Jun 14, 2010
Equipment Note
AirStation NFINITI Ethernet Converter & AccessPoint
Frequency Range
5745.00000000 - 5825.00000000
Company
BUFFALO INC.
Country
Japan

Documents & Files

Select a file to view

Users Manual

β†—

Cover Letter(s)

β†—
β†—
β†—

External Photos

β†—

ID Label/Location Info

β†—
β†—

Internal Photos

β†—

Operational Description

β†—

RF Exposure Info

β†—

Test Report

β†—
β†—

Test Setup Photos

β†—

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

Users Manual

User Manual Ethernet Converter, Access Point, & Bridge WLAE-AG300N ΓŒΓŽο£ΏΓ”Γ”Γ“ΓΓŒ β„’ΒͺΓ†Γšο£ΏΓ” WLAE-AG300N User Manual1 Contents Chapter 1 Product Overview...........................................5 Features..................................................................................5 AirNavigator CD Requirements...............................................6 300 Mbps High Speed Mode...................................................6 Package Contents...................................................................6 Hardware Overview.................................................................7 Front View......................................................................................7 Rear View......................................................................................8 Bottom............................................................................................10 Chapter 2 Placing Your AirStation..................................11 Horizontal Placement..............................................................11 Wall-Mounting.........................................................................11 Chapter 3 Installation.......................................................13 Automatic Setup......................................................................13 Manual Setup..........................................................................13 Access Point mode........................................................................13 Using AirStation As An Ethernet Converter or A Repeater.............15 ..................................................20 .................20 ................................................23 Setup.......................................................................................25 ..............................................................................27 LAN................................................................................................27 Route.............................................................................................28 .......................................................................29 WLAE-AG300N User Manual2 WPS...............................................................................................29 AOSS.............................................................................................30 11n/a/g/b........................................................................................32 Advanced.......................................................................................36 WMM..............................................................................................37 MAC Filter......................................................................................39 Multicast Control............................................................................40 WDS...............................................................................................41 ...........................................................................43 Name.............................................................................................43 Password.......................................................................................44 Time/Date......................................................................................45 NTP................................................................................................46 ECO...............................................................................................47 Access...........................................................................................48 Log.................................................................................................49 Save/Restore.................................................................................50 .............................................................................51 Update...........................................................................................52 Diagnostic...............................................................................53 ....................................................................................53 Logs...............................................................................................55 .....................................................................................56 Client Monitor.................................................................................57 Ping................................................................................................58 Chapter 5 Connect to a Wireless Network.....................59 Automatic Secure Setup (AOSS/WPS)...................................59 Windows 7/Vista (Client Manager V).............................................60 Windows XP (Client Manager 3)....................................................61 To connect two WLAE-AG300Ns or other wireless devices which sup- port AOSS/WPS (AOSS/WPS)......................................................61 Other Devices (e.g. Game Console)..............................................62 WLAE-AG300N User Manual3 Manual Setup..........................................................................62 .....................................................62 ...............................................63 ...................................66 Connecting 2 WLAE-AG300Ns (Manual Setup)............................67 Chapter 6 Trouble Shooting............................................68 ................68 ..........68 Cannot connect to the network wirelessly...............................68 ...69 The link speed is slower than 300 Mbps (Maximum link speed is only 130Mbps).........................................................................69 Other Tips................................................................................70 ..............................................72 ...................74 Appendix C Ethernet Converter Manager....................…

Text truncated - open the document above for the full version.

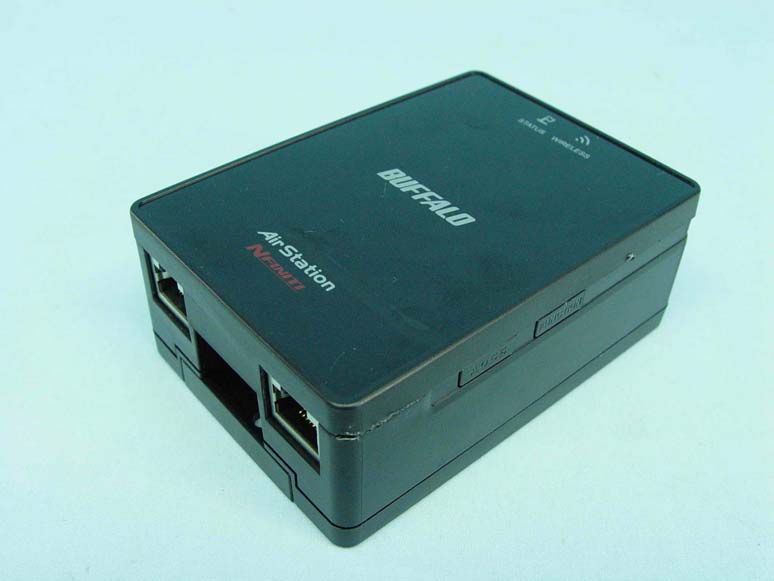

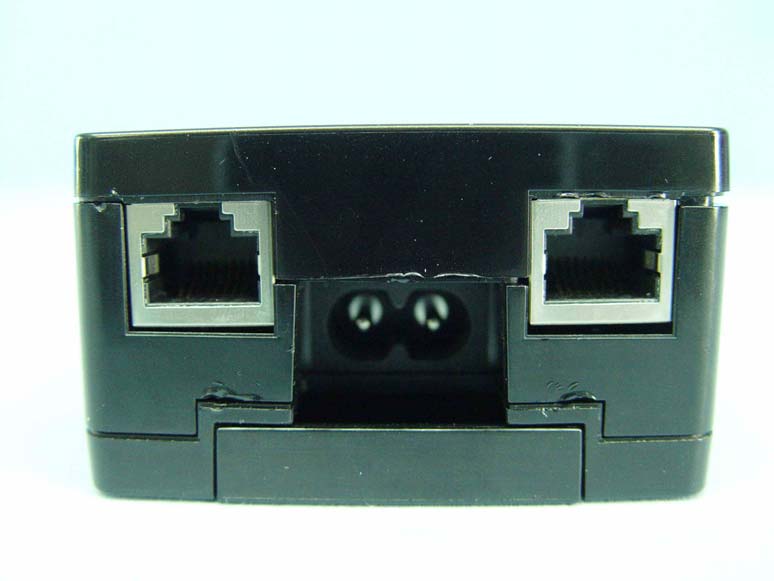

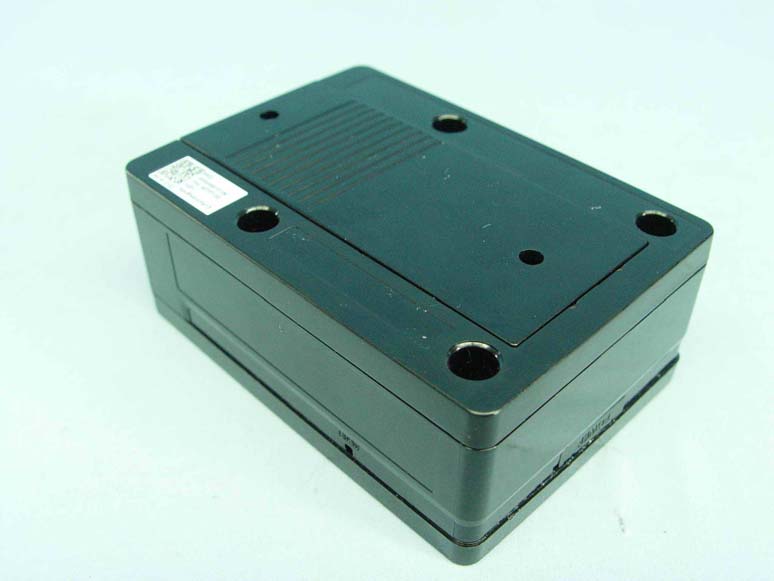

External Photos

Page 1 CONSTRUCTION PHOTOS OF EUT Page 2

Internal Photos

Page 1 CONSTRUCTION PHOTOS OF EUT Page 2 Page 3 Page 4 Page 5 Page 6 Page 7 Page 8

Operational Description

FCC ID: FDI-09101592-0 Report No.: RF980715L03 Operational Description This device is a AirStation Wireless-N NFINITI Ethernet Converter, AccessPoint & Bridge, which operates in both of the 5GHz and 2.4GHz bands, the maximum data rate could be up to 300Mbps which OFDM technique. If the signal to noise radio is too poor which could not support 300Mbps, the 11Mbps data rate with DSSS technique will be applied. The transmitter of the EUT is powered by AC power supply. The antenna is printed antenna without antenna connector. The other instruction, please have a look at the users manual. FCC 15.407(c) states: The device shall automatically discontinue transmission in case of either absence of information to transmit or operational failure. These provisions are not intended to preclude the transmission of control or signaling information or the use of repetitive codes used by certain digital technologies to complete frame or burst intervals. Applicants shall include in their application for equipment authorization a description of how this requirement is met” Data transmission is always initiated by software, which is then pass down through the MAC, through the digital and analog baseband, and finally to the RF chip. Several special packets (ACKs, CTS, PSPoll, etc...) are initiated by the MAC. There are the only ways the digital baseband portion will turn on the RF transmitter, which it then turns off at the end of the packet. Therefore, the transmitter will be on only while one of the aforementioned packets are being transmitted.

RF Exposure Info

Report No.: SA980715L03 Report Format Version 3.0.0. 1 RF EXPOSURE REPORT REPORT NO.: SA980715L03 MODEL NO.: WLAE-AG300N FCC ID: FDI-09101592-0 ACCORDING: FCC Guidelines for Human Exposure IEEE C95.1 APPLICANT: Buffalo Inc. ADDRESS: 15, Shibata Hondori 4-chome, Minami-ku, Nagoya 457-8520, Japan ISSUED BY: Bureau Veritas Consumer Products Services (H.K.) Ltd., Taoyuan Branch LAB ADDRESS: No. 47, 14th Ling, Chia Pau Tsuen, Lin Kou Hsiang, Taipei Hsien 244, Taiwan, R.O.C. TEST LOCATION: No. 19, Hwa Ya 2nd Rd, Wen Hwa Tsuen, Kwei Shan Hsiang, Taoyuan Hsien 333, Taiwan, R.O.C. Report No.: SA980715L03 Report Format Version 3.0.0. 2 1. RF EXPOSURE LIMIT LIMITS FOR MAXIMUM PERMISSIBLE EXPOSURE (MPE) FREQUENCY RANGE (MHz) ELECTRIC FIELD STRENGTH (V/m) MAGNETIC FIELD STRENGTH (A/m) POWER DENSITY (mW/cm 2 ) AVERAGE TIME (minutes) LIMITS FOR GENERAL POPULATION / UNCONTROLLED EXPOSURE 300-1500 ... ... F/1500 30 1500-100,000 ... ... 1.0 30 F = Frequency in MHz 2. MPE CALCULATION FORMULA Pd = (Pout*G) / (4*pi*r2) where Pd = power density in mW/cm2 Pout = output power to antenna in mW G = gain of antenna in linear scale Pi = 3.1416 R = distance between observation point and center of the radiator in cm 3. CLASSIFICATION The antenna of this product, under normal use condition, is at least 20cm away from the body of the user. So, this device is classified as Mobile Device. 4. TEST RESULTS FREQUENCY BAND (MHz) MAX POWER (dBm) ANTENNA GAIN (dBi) DISTANCE (cm) POWER DENSITY (mW/cm 2 ) LIMIT (mW/cm 2 ) 2412 ~ 2462 28.3 -1.12 20 0.104 1.00 5180 ~ 5240 16.7 0.06 20 0.009 1.00 5745 ~ 5825 27.9 1.42 20 0.170 1.00

Test Report

Report No.: RF980715L03 1 Report Format Version 3.0.1 FCC TEST REPORT REPORT NO.: RF980715L03 MODEL NO.: WLAE-AG300N RECEIVED: Jul. 15, 2009 TESTED: Nov. 30, 2009 ~ Mar. 10, 2010 ISSUED: Mar. 16, 2010 APPLICANT: Buffalo Inc. ADDRESS: 15, Shibata Hondori 4-chome, Minami-ku, Nagoya 457-8520, Japan ISSUED BY: Bureau Veritas Consumer Products Services (H.K.) Ltd., Taoyuan Branch LAB ADDRESS: No. 47, 14th Ling, Chia Pau Tsuen, Lin Kou Hsiang, Taipei Hsien 244, Taiwan, R.O.C. TEST LOCATION: No. 19, Hwa Ya 2nd Rd, Wen Hwa Tsuen, Kwei Shan Hsiang, Taoyuan Hsien 333, Taiwan, R.O.C. This test report consists of 113 pages in total. It may be duplicated completely for legal use with the approval of the applicant. It should not be reproduced except in full, without the written approval of our laboratory. The client should not use it to claim product endorsement by TAF or any government agencies. The test results in the report only apply to the tested sample. Report No.: RF980715L03 2 Report Format Version 3.0.1 TABLE OF CONTENTS 1. CERTIFICATION........................................................................................................... 5 2. SUMMARY OF TEST RESULTS .................................................................................. 6 2.1 MEASUREMENT UNCERTAINTY ............................................................................... 6 3. GENERAL INFORMATION ........................................................................................... 7 3.1 GENERAL DESCRIPTION OF EUT ............................................................................. 7 3.2 DESCRIPTION OF TEST MODES ............................................................................... 9 3.2.1 CONFIGURATION OF SYSTEM UNDER TEST ........................................................ 10 3.2.2 TEST MODE APPLICABILITY AND TESTED CHANNEL DETAIL ............................. 11 3.3 GENERAL DESCRIPTION OF APPLIED STANDARDS ............................................ 15 3.4 DESCRIPTION OF SUPPORT UNITS ....................................................................... 15 4. TEST TYPES AND RESULTS (FOR 2.4GHz BAND)................................................. 16 4.1 RADIATED EMISSION MEASUREMENT .................................................................. 16 4.1.1 LIMITS OF RADIATED EMISSION MEASUREMENT................................................ 16 4.1.2 TEST INSTRUMENTS................................................................................................ 17 4.1.3 TEST PROCEDURES ................................................................................................ 18 4.1.4 DEVIATION FROM TEST STANDARD....................................................................... 18 4.1.5 TEST SETUP.............................................................................................................. 19 4.1.6 EUT OPERATING CONDITIONS ............................................................................... 19 4.1.7 TEST RESULTS ......................................................................................................... 20 4.2 CONDUCTED EMISSION MEASUREMENT ............................................................. 33 4.2.1 LIMITS OF CONDUCTED EMISSION MEASUREMENT........................................... 33 4.2.2 TEST INSTRUMENTS................................................................................................ 33 4.2.3 TEST PROCEDURES ................................................................................................ 34 4.2.4 DEVIATION FROM TEST STANDARD....................................................................... 34 4.2.5 TEST SETUP.............................................................................................................. 35 4.2.6 EUT OPERATING CONDITIONS ............................................................................... 35 4.2.7 TEST RESULTS ......................................................................................................... 36 4.3 6dB BANDWIDTH MEASUREMENT.......................................................................... 38 4.3.1 LIMITS OF 6dB BANDWIDTH MEASUREMENT ....................................................... 38 4.3.2 TEST INSTRUMENTS................................................................................................ 38 4.3.3 TEST PROCEDURE................................................................................................... 38 4.3.4 DEVIATION FROM TEST STANDARD....................................................................... 38 4.3.5 TEST SETUP.............................................................................................................. 39 4.3.6 EUT OPERATING CONDITIONS ............................................................................... 39 4.3.7 TEST RESULTS ......................................................................................................... 40 4.4 MAXIMUM OUTPUT POWER .................................................................................... 44 4.4.1 LIMITS OF MAXIMUM OUTPUT POWER MEASUREMENT..................................... 44 4.4.2 INSTRUMENTS .......................................................................................................... 44 4.4.3 TEST PROCEDURE................................................................................................... 44 4.4.4 DEVIATION FROM TEST STANDARD....................................................................... 45 4.4.5 TEST SETUP.............................................................................................................. 45 4.4.6 EUT OPERATING CONDITIONS ............................................................................... 45 4.4.7 TEST RESULTS ......................................................................................................... 46 4.5 POWER SPECTRAL DENSITY MEASUREMENT ..........................................…

Text truncated - open the document above for the full version.

Test Report

Report No.: RF980715L03-1 1 Report Format Version 3.0.1 FCC TEST REPORT (15.407) REPORT NO.: RF980715L03-1 MODEL NO.: WLAE-AG300N RECEIVED: Jul. 15, 2009 TESTED: Nov. 30, 2009 ~ May 12, 2010 ISSUED: May 17, 2010 APPLICANT: Buffalo Inc. ADDRESS: 15, Shibata Hondori 4-chome, Minami-ku, Nagoya 457-8520, Japan ISSUED BY: Bureau Veritas Consumer Products Services (H.K.) Ltd., Taoyuan Branch LAB ADDRESS: No. 47, 14th Ling, Chia Pau Tsuen, Lin Kou Hsiang, Taipei Hsien 244, Taiwan, R.O.C. TEST LOCATION: No. 19, Hwa Ya 2nd Rd, Wen Hwa Tsuen, Kwei Shan Hsiang, Taoyuan Hsien 333, Taiwan, R.O.C. This test report consists of 68 pages. It may be duplicated completely for legal use with the approval of the applicant. It should not be reproduced except in full, without the written approval of our laboratory. The client should not use it to claim product endorsement by TAF or any government agencies. The test results in the report only apply to the tested sample. Report No.: RF980715L03-1 2 Report Format Version 3.0.1 TABLE OF CONTENTS 1. CERTIFICATION........................................................................................................... 4 2. SUMMARY OF TEST RESULTS .................................................................................. 5 2.1 MEASUREMENT UNCERTAINTY................................................................................ 5 3. GENERAL INFORMATION ........................................................................................... 6 3.1 GENERAL DESCRIPTION OF EUT ............................................................................. 6 3.2 DESCRIPTION OF TEST MODES ............................................................................... 8 3.2.1 CONFIGURATION OF SYSTEM UNDER TEST .......................................................... 8 3.2.2 TEST MODE APPLICABILITY AND TESTED CHANNEL DETAIL ............................... 9 3.3 GENERAL DESCRIPTION OF APPLIED STANDARDS ............................................ 11 3.4 DESCRIPTION OF SUPPORT UNITS ....................................................................... 11 4. TEST TYPES AND RESULTS .................................................................................... 12 4.1 RADIATED EMISSION MEASUREMENT .................................................................. 12 4.1.1 LIMITS OF RADIATED EMISSION MEASUREMENT................................................ 12 4.1.2 LIMITS OF UNWANTED EMISSION OUT OF THE RESTRICTED BANDS .............. 12 4.1.3 TEST INSTRUMENTS................................................................................................ 13 4.1.4 TEST PROCEDURES ................................................................................................ 14 4.1.5 DEVIATION FROM TEST STANDARD....................................................................... 14 4.1.6 TEST SETUP.............................................................................................................. 15 4.1.7 EUT OPERATING CONDITION.................................................................................. 15 4.1.8 TEST RESULTS ......................................................................................................... 16 4.2 CONDUCTED EMISSION MEASUREMENT ............................................................. 25 4.2.1 LIMITS OF CONDUCTED EMISSION MEASUREMENT........................................... 25 4.2.2 TEST INSTRUMENTS................................................................................................ 25 4.2.3 TEST PROCEDURES ................................................................................................ 26 4.2.4 DEVIATION FROM TEST STANDARD....................................................................... 26 4.2.5 TEST SETUP.............................................................................................................. 27 4.2.6 EUT OPERATING CONDITIONS ............................................................................... 27 4.2.7 TEST RESULTS ......................................................................................................... 28 4.3 MAXIMUM CONDUCTED OUTPUT POWER MEASUREMENT ............................... 30 4.3.1 LIMITS OF MAXIMUM CONDUCTED OUTPUT POWER MEASUREMENT............. 30 4.3.2 TEST INSTRUMENTS................................................................................................ 30 4.3.3 TEST PROCEDURE................................................................................................... 31 4.3.4 DEVIATION FROM TEST STANDARD....................................................................... 31 4.3.5 TEST SETUP.............................................................................................................. 31 4.3.6 EUT OPERATING CONDITIONS ............................................................................... 31 4.3.7 TEST RESULTS ......................................................................................................... 32 4.4 PEAK POWER EXCURSION MEASUREMENT ........................................................ 36 Report No.: RF980715L03-1 3 Report Format Version 3.0.1 4.4.1 LIMITS OF PEAK POWER EXCURSION MEASUREMENT...................................... 36 4.4.2 TEST INSTRUMENTS................................................................................................ 36 4.4.3 TEST PROCEDURE................................................................................................... 36 4.4.4 DEVIATION FROM TEST STANDARD....................................................................... 37 4.4.5 TEST SETUP.............................................................................................................. 37 4.4.6 EUT OPERATING CONDITIONS ............................................................................... 37 4.4.7 TEST RESULTS ......................................................................................................…

Text truncated - open the document above for the full version.

Test Setup Photos

1 PHOTOGRAPHS OF THE TEST CONFIGURATION CONDUCTED EMISSION TEST (FOR 2.4GHz) 2 CONDUCTED EMISSION TEST (FOR 5.0GHz) 3 RADIATED EMISSION TEST (FOR 2.4GHz) 4 RADIATED EMISSION TEST (FOR 5.0GHz)

Contact Information

Applicant

Mr. Masaya Ishimaru(General Manager)
[email protected]81(50)5830-8818Fax: 81(50)5830-8897

Technical Contact

Bureau Veritas CPS (H.K.) Ltd. Taoyuan BranchGary Chang
[email protected]886-3-3183232

No. 19, Hwa Ya 2nd Rd., Kwei Shan Hsiang Β· Taoyuan Hsien Β· Taiwan

Non-Technical Contact

Bureau Veritas CPS (H.K.) Ltd. Taoyuan BranchZoe Chang
[email protected]886-3-3183232

Test Firm

Bureau Veritas CPS (H.K.) Ltd. Taoyuan BranchRichard Chen
[email protected]886-3-3183232Fax: 886-3-2115834

Technical Specifications

#Rule PartsFrequency RangePower Output
215C5.75 GHz - 5.83 GHz621.00 mW
Confidentiality
Long Term
Grant Notes
Power listed is the maximum combined conducted output power. Device is a draft 802.11a/b/g/n Access Point operating in a 2x2 Spatial Multiplexing MIMO configuration as described in this filing. End-users and responsible parties must be provided with operating and installation instructions to ensure RF exposure compliance. The antenna(s) used for this transmitter must be installed to provide a separation distance of at least 20 cm from all persons and must not be co-located or operating in conjunction with any other antenna or transmitter.
