QTUTX0515Energy Saving Lamp

Everlite Electric Industries Corp.
Energy Saving Lamp - FCC ID QTUTX0515 - Everlite Electric Industries Corp.
Click to zoom

Application Details

Equipment Class
8CC - Part 18 Consumer Device
Date of Grant
Apr 15, 2003
Application Purpose
Original Equipment
Date of Application
Apr 15, 2003
Equipment Note
Energy Saving Lamp
Frequency Range
0.04000000 - 0.04500000
Company
Everlite Electric Industries Corp.
Country
Taiwan

Documents & Files

Select a file to view

Users Manual

β†—

External Photos

β†—

ID Label/Location Info

β†—
β†—

Internal Photos

β†—

Schematics

β†—

Test Report

β†—

Test Setup Photos

β†—

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

Users Manual

Users Manual

External Photos

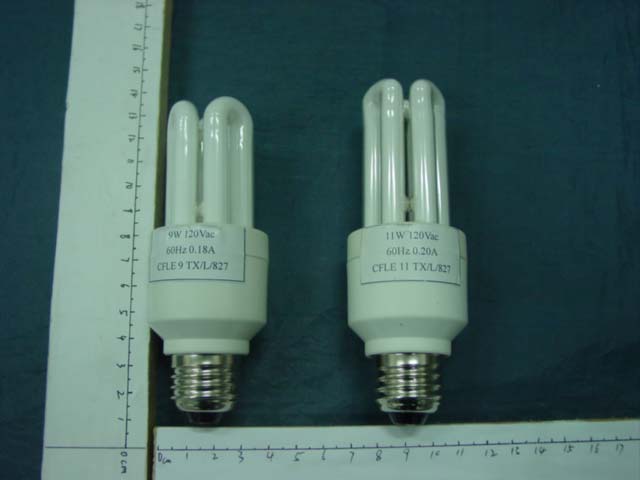

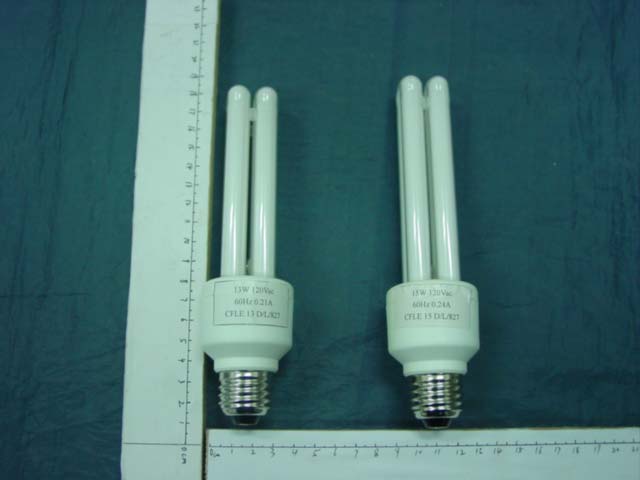

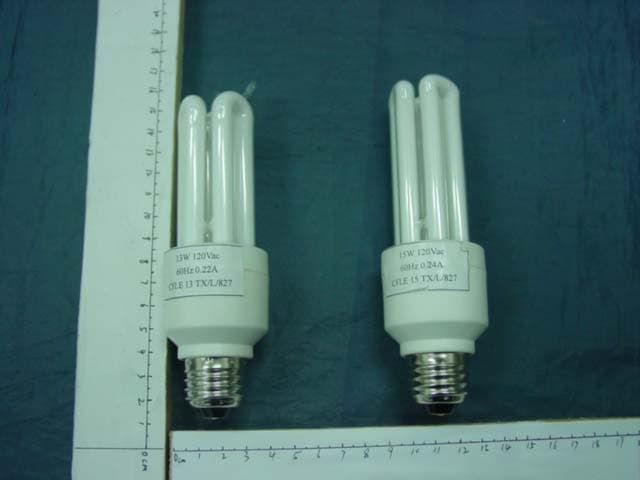

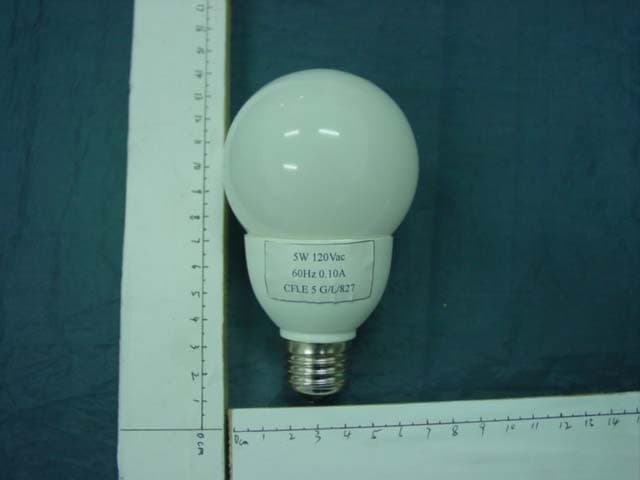

External Photos FIGURE 1 Energy Saving Lamp General Appearance FIGURE 2 Energy Saving Lamp General Appearance CFLE 9 D/L/827/840/865 CFLE 11D /L/827/840/865 CFLE 13 D/L/827/840/865 CFLE 15 D/L/827/840/865 FIGURE 3 Energy Saving Lamp General Appearance FIGURE 4 Energy Saving Lamp General Appearance CFLE 9TX/L/827/840/865 CFLE 11 TX/L/827/840/865 CFLE 13 TX/L/827/840/865 CFLE 15 TX /L/827/840/865 FIGURE 5 Energy Saving Lamp General Appearance CFLE 5 G/L/827/840/865

ID Label/Location Info

ID Label /Location Info label sample label EVERLITE 9W 120V / 60Hz /0.13A CFLE 9 D/L/827/840/865 FCC ID:QTUTX0515 UL:***** EVERLITE 11W 120V / 60Hz /0.16A CFLE 11 D/L/827/840/865 FCC ID:QTUTX0515 UL:***** EVERLITE 13W 120V / 60Hz /0.21A CFLE 13 D/L/827/840/865 FCC ID:QTUTX0515 UL:***** EVERLITE 15W 120V / 60Hz /0.24A CFLE 15 D/L/827/840/865 FCC ID:QTUTX0515 UL:***** EVERLITE 5W 120V / 60Hz /0.10A CFLE 5 G/L/827/840/865 FCC ID:QTUTX0515 UL:***** EVERLITE 9W 120V / 60Hz /0.18A CFLE 9 TX/L/827/840/865 FCC ID:QTUTX0515 UL:***** EVERLITE 11W 120V / 60Hz /0.20A CFLE 11 TX/L/827/840/865 FCC ID:QTUTX0515 UL:***** EVERLITE 13W 120V / 60Hz /0.22A CFLE 13 TX/L/827/840/865 FCC ID:QTUTX0515 UL:***** EVERLITE 15W 120V / 60Hz /0.24A CFLE 15 TX/L/827/840/865 FCC ID:QTUTX0515 UL:*****

ID Label/Location Info

ID Label/Location Info label location Label Location Information The location of all the labels are on the button enclosures of the products. Refer to the below arrow.

Internal Photos

Internal Photos FIGURE 1 Energy Saving Lamp Cover Removed FIGURE 2 Energy Saving Lamp Cover Removed CFLE 9 D/L/827/840/865 CFLE 11 D/L/827/840/865 CFLE 13 D/L/827/840/865 CFLE 15 D/L/827/840/865 FIGURE 3 Energy Saving Lamp Cover Removed FIGURE 4 Energy Saving Lamp Cover Removed CFLE 9 TX/L/827/840/865 CFLE 11 TX/L/827/840/865 CFLE 13 TX/L/827/840/865 CFLE 15 TX/L/827/840/865 FIGURE 5 Energy Saving Lamp Cover Removed FIGURE 6 Energy Saving Lamp Main Board (Component Side) CFLE 5 G/L/827/840/865 CFLE 9 D/L/827/840/865 FIGURE 7 Energy Saving Lamp Main Board (Soldered Side) FIGURE 8 Energy Saving Lamp Main Board (Component Side) CFLE 11 D/L/827/840/865 CFLE 9 D/L/827/840/865 FIGURE 9 Energy Saving Lamp Main Board (Soldered Side) FIGURE 10 Energy Saving Lamp Main Board (Component Side) CFLE 11 D/L/827/840/865 CFLE 13 D/L/827/840/865 FIGURE 11 Energy Saving Lamp Main Board (Soldered Side) FIGURE 12 Energy Saving Lamp Main Board (Component Side) CFLE 13 D/L/827/840/865 CFLE 15 D/L/827/840/865 FIGURE 13 Energy Saving Lamp Main Board (Soldered Side) FIGURE 14 Energy Saving Lamp Main Board (Component Side) CFLE 15 D/L/827/840/865 CFLE 9 TX/L/827/840/865 FIGURE 15 Energy Saving Lamp Main Board (Soldered Side) FIGURE 16 Energy Saving Lamp Main Board (Component Side) CFLE 9 TX/L/827/840/865 CFLE 11 TX/L/827/840/865 FIGURE 17 Energy Saving Lamp Main Board (Soldered Side) FIGURE 18 Energy Saving Lamp Main Board (Component Side) CFLE 11 TX/L/827/840/865 CFLE 13 TX/L/827/840/865 FIGURE 19 Energy Saving Lamp Main Board (Soldered Side) FIGURE 20 Energy Saving Lamp Main Board (Component Side) CFLE 13 TX/L/827/840/865 CFLE 15 TX/L/827/840/865 FIGURE 21 Energy Saving Lamp Main Board (Soldered Side) FIGURE 22 Energy Saving Lamp Main Board (Component Side) CFLE 15 TX/L/827/840/865 CFLE 5 G/L/827/840/865 FIGURE 23 Energy Saving Lamp Main Board (Soldered Side) CFLE 5 G/L/827/840/865

Schematics

Circuit Diagram

Test Report

Everlite Electric Industries Corp. FCC ID:QTUTX0515 Page 1 of 1 SHENZHEN EMTEK CO., LTD. Report No. AT03046 Application for FCC Certificate On Behalf of Everlite Electric Industries Corp. Energy Saving Lamp Model No.: CFLE 9 D/L/827/840/865,CFLE 11 D/L/827/840/865 CFLE 13 D/L/827/840/865,CFLE 15 D/L/827/840/865 CFLE 9 TX/L/827/840/865,CFLE 11 TX/L/827/840/865 CFLE 13 TX/L/827/840/865,CFLE 15 TX/L/827/840/865 CFLE 5 G/L/827/840/865 FCC ID :QTUTX0515 Prepared for : Everlite Electric Industries Corp. Address : 200. Kuang-Fu Rd., Section 2 Hsinchu, Taiwan Prepared by : SHENZHEN EMTEK CO., LTD. Address : Bldg 69, Majialong, Taipinyang Industry Zone, Nanshan District, Shenzen, Guangdong, China Tel: (0755) 26952508 Fax: (0755) 26954282 Report Number : AT03046 Date of Test : Feb 26~28, 2003 Date of Report : Feb 28, 2003 Everlite Electric Industries Corp. FCC ID:QTUTX0515 Page 2 of 2 SHENZHEN EMTEK CO., LTD. Report No. AT03046 TABLE OF CONTENTS Description Page 1. GENERAL INFORMATION......................................................................................................4 1.1. Description of Device (EUT)...............................................................................................................4 1.2. Test Facility........................................................................................................................................4 1.3. Measurement Uncertainty....................................................................................................................4 2. POWER LINE CONDUCTED MEASUREMENT....................................................................5 2.1. Test Equipment...................................................................................................................................5 2.2. Block Diagram of Test Setup...............................................................................................................5 2.3. Power Line Conducted Emission Measurement Limits..........................................................................5 2.4. Configuration of EUT on Measurement...............................................................................................6 2.5. Operating Condition of EUT................................................................................................................6 2.6. Test Procedure....................................................................................................................................6 2.7. Power Line Conducted Emission Measurement Results........................................................................7 2.8. Plot of Conducted Emissions Test Data.............................................................................................16 3. RADIATED EMISSION MEASUREMENT............................................................................17 3.1. Test Equipment.................................................................................................................................17 3.2. Block Diagram of Test Setup.............................................................................................................18 3.3. Radiated Emission Limit....................................................................................................................18 3.4. EUT Configuration on Measurement.................................................................................................19 3.5. Operating Condition of EUT..............................................................................................................19 3.6. Test Procedure..................................................................................................................................19 3.7. Radiated Emission Noise Measurement Result...................................................................................20 APPENDIX A –PLOT OF CONDUCTED EMISSIONS TEST DATA...........................................30 Everlite Electric Industries Corp. FCC ID:QTUTX0515 Page 3 of 3 SHENZHEN EMTEK CO., LTD. Report No. AT03046 Everlite Electric Industries Corp. FCC ID:QTUTX0515 Page 4 of 4 SHENZHEN EMTEK CO., LTD. Report No. AT03046 1. GENERAL INFORMATION 1.1. Description of Device (EUT) 1.2. Test Facility Site Description EMC Lab. : Accredited by FCC, December 09,2002 The Certificate Registration Number. is 709623. Name of Firm : SHENZHEN EMTEK CO., LTD Site Location : Bldg 69, Majialong, Taipinyang Industry Zone, Nanshan District, Shenzen, Guangdong, China 1.3. Measurement Uncertainty Radiation Uncertainty : Ur = °” 4.26dB Conduction Uncertainty : Uc = °” 2.66dB EUT : Energy Saving Lamp Model Number : CFLE 9 D/L/827/840/865,CFLE 11 D/L/827/840/865 CFLE 13 D/L/827/840/865,CFLE 15 D/L/827/840/865 CFLE 9 TX/L/827/840/865,CFLE 11 TX/L/827/840/865 CFLE 13 TX/L/827/840/865,CFLE 15 TX/L/827/840/865 CFLE 5 G/L/827/840/865 (Note: All samples have been tested, the test results were reported. ) Applicant : Everlite Electric Industries Corp. Address : 200. Kuang-Fu Rd., Section 2 Hsinchu, Taiwan Manufacturer : Everlite (H.K) CO. Address : Sichun Administrative Dist, Tangxia Town, Dongguan, Guangdong, China. Date of Test : Feb 26~28,2003 Everlite Electric Industries Corp. FCC ID:QTUTX0515 Page 5 of 5 SHENZHEN EMTEK CO., LTD. Report No. AT03046 2. POWER LINE CONDUCTED MEASUREMENT 2.1. Test Equipment The following test equipments are used during the power line conducted measurement: Item Equipment Manufacturer Model No. Serial No. Last Cal. Cal. Interval 1. Test Receiver Rohde & Schwarz ESCS30 828985/018 Jun 01, 2002 1 Year 2. L.I.S.N Rohde & Schwarz ESH2-Z5 834549/005 Jun 01, 2002 1 Year 3. 50Coaxial Switch Anritsu MP59B M20531 N/A N/A 4. Pulse Limiter Rohde & Schwarz ESH3-Z2 100006 Jun 01, 2002 1 Year 5. Voltage Probe Rohde & Schwarz TK9416 N/A Jun 01, 2002 1 Year 2.2. Block Diagram of Test Setup 2.2.1. Block diagram of connection between the EUT and simulators (EUT: Energy Saving Lamp) 2.3. Power Line Con…

Text truncated - open the document above for the full version.

Test Setup Photos

Test Setup Photos Test Setup Photos All series of products are setup in the same. Refer to the following photos for conducted and radiated emission. Conducted Emission Test Front view Side view Radiated Emission Test Horizontal Ve r t i c a l

Contact Information

Applicant

Pauline Chen(Engineer)
[email protected]886-3-5713155Fax: 886-3-5711629

Test Firm

EMTEK (Shenzhen) Co., Ltd.David Lee
[email protected]86-755-26504659Fax: 86-755-26954282

Technical Specifications

#Rule PartsFrequency RangePower Output
1180.04 MHz - 0.045 MHz-
