UQS-CZO-510Bluetooth Headset

1 CZO-510 藍芽耳機 使用手冊 2 目錄 安全和性能介紹 .................................................................... ..........................................3 簡介：什麼是無線藍芽技術？ ........................ ........................ ........................ ..................4 如何使用無線藍芽耳機？ .......................... ............................ ........................ ..................5 耳機圖解 ......................... ........................... ............................. ........................ ................6 使用方法 ......................... ........................... ............................. ........................ ................7 耳機佩戴 ......................... ........................... ............................. ........................ ................9 開關耳機 ................................................................................ .......................................11 耳機與手機配對 .................................................................... ........................................12 調整耳機音量 ........................ ........................ ........................ ..................... ...................14 撥打及接聽電話 .................................................................... ........................................15 耳機指示燈 LED.......................... ........................ ..................... .................... .................16 3 安全和性能 有關安全及有效使用的重要訊息，請於使用設備前閱讀。用戶不能對設備 進行任何更改。任何未經許可的更改都可能導致保修的失效， 此設備運作 過程中必須符合以下 2 個條件： (1) 此設備不能產生任何有害干擾，同時 (2) 此設備必須能夠接受可能干擾，包括可能會導致非正常工作的干擾。 電磁干擾與電磁兼容 註：幾乎所有電子設備，如果不適當包裝、設 計或電磁兼容配置，都極易產生電磁干擾。 在某些場所中，為避免電磁干擾或兼容衝突，請依該場所提示要求，開關 您的電子設備。醫院及健康機構使用的某 些設備極易受到外置射頻的影響。 在飛機上，在登機後，請依要求關閉您的電子設備。任何電子設備的使用 均符合機艙機組人員規定。 4 簡介： 什麼是無線藍芽技術？ 藍芽技術是指在無線的情況下，利用內置無線電收發設備進行溝通：此內置無線電收發設備為保證全球兼容性，可接收全球的無線電頻率。此款無線藍芽耳機可在約 10 米 (33 英尺）範圍內與任何一個藍芽設備進行 溝通。 5 如何使用無線藍芽耳機？ 此款無線藍芽耳機使您可以隨心地與市場上銷售的絕大部分具備藍芽功能的手機連接使用，例如摩托羅拉 V3, A780, 多普達 818 等藍芽手機。 它 具備以下功能： ★ 來電時鈴聲提示 ★ 使用免持功能 ★ 使用耳機多功能鍵處理來電及撥打電話 ★ 利用聲控撥號 6 耳機圖解 1 、 多功能鍵―――――控制耳機多種功能（開機、關機、連線、接聽） 2 、 充電接口―――――與充電器連接進行耳機充電 3 、 掛 鈎―――――用於將耳機掛在耳朵上 4 、 耳機顯示燈 LED ――顯示耳機狀態 5 、 麥 克 風―――――傳達聲音 6 、 聽 筒―――――播放通話 7 、 音量控制鍵――――控制聽筒聲音大小、 重撥電話、拒絕接聽、結束通話 1 2 3 4 5 7 7 使用方法 充電 何時充電 首次充電―――在使用耳機前，請將隨機電池充電 2 小時； 重複充電―――當每隔數秒持續聽到一聲高音，並且看到紅色 LED 持續 點亮時，表示耳機需要再次充電；電壓過低時，在開機後會立即聽到兩秒的關機音樂 ( 樂聲 So-Me-Do) ，音樂結束後耳機即自動關機。 隨著使用時間，電池功能下降並需要較長時間進行充電，屬於正常現象。 同時，耳機通話時間越長，電池的待機時間越短。 註：如您需要暫時（≧ 2 週）不使用藍芽耳機，為延長您的藍芽耳機及電池使用壽命，務必請先 行將充電電池充滿。 8 如何充電 操作步驟 1 、 將適配充電器插入耳機中即可；也可以使用 PC 上 MUSB 接頭充電。 2 、 將充電器插入電源中，充電時紅燈持續亮著，充飽後熄滅；耳機在充電過程中無法使用。耳機大約 2 小時即可充足電。 3 、 當充電完畢後（顯示燈熄滅後） ，拔掉充電器電源，將充電器接頭拔出， 拔掉充電器時會閃一下藍燈。 註：電池在充滿電量情況下提供約： ★ 通話時間： 4 小時 ★ 待機時間： 160 小時 9 電池與耳機佩戴 耳機佩戴圖示 操作步驟 1 、將耳機掛鈎旋轉 45 度。 2 、將耳機掛鈎在耳後。 3 、將耳機機身靠近耳朵。 4 、將麥克風對準嘴部。 1 2 3 上推 4 10 改變至左耳佩戴模式 操作步驟 1 、 將耳機掛鈎向外旋轉 90 度。 2 、 輕輕抬起並拉起耳機掛鈎頂部，與耳機扣鈕分 離；取下耳機掛鈎。 3 、 旋轉耳機。 4 、 將耳機掛鈎底部按在耳機下端的扣鈕上，將掛 鈎與耳機扣鈕扣緊。 2 取下耳機掛鈎 扣鈕 1. 耳機掛鈎向外旋轉 11 開關耳機 開啟耳機 操作步驟：按住多功能鍵大約三秒鐘左右，聽到一長聲高音後，直至 LED 顯示 燈閃爍，閃爍有以下三種狀態： 1 、 未連線時（未配對過） ：紅、藍色 LED 交錯閃爍。 2 、 未連線時（已配對過或已配對） ：藍色 LED 閃爍。 3 、 已連線時：紅、藍色 LED 同時閃爍。 關閉耳機 操作步驟：按住多功能鍵不放直到聽到一 短聲的低音，放開多功能鍵，此時會 聽到兩秒的關機音樂（樂聲： SO-ME-DO ） ，音樂結束即完成關機程序。 12 耳機與手機配對 注意：在使用耳機通話前，耳機必須與手機配對。 “ 配對 ” 是指在藍芽設備之間建立聯繫，同時使手機儲存耳機獨有識別 ID 。當耳機與手機實現配對後，耳機自動與手機連接。 配對：將耳機與手機放置在一起，距離約 20cm 。 操作步驟 1 、 當耳機在關機狀態下，按住多功能鍵兩秒鐘左右，直至紅、藍色 LED 交 錯閃爍（藍芽耳機未曾與手機配對過） 。 2 、 啟用手機尋找設備功能。有關手機尋找設備功能，參見手機使用手冊。當 手機檢索完成後，手機顯示找到的所有設備。 13 3 、 在設備列表中選擇 CZO-510 ，根據手機提示確認。 4 、 在手機確認過程中，輸入密碼“ 0000 ”並確認匹配耳機與手機。設備 ID 將存儲在手機內存中。耳機顯示燈將藍、 紅同步閃爍顯示耳機配對成功。 與其他設備配對 耳機可儲存最多 8 個藍芽設備的配對訊息。所有設備將按照配對次序先後被 儲存在耳機 “ 配對設備列表 ” 中。當與超過 8 台設備進行配對操作時，最早配對設 備將被從配對設備列表中清除。 已實現配對過的 8 個設備都可與耳機啟動連接。 耳機只能與最後一個配對設備實現自 動啟動連接。如果您想啟用配對設備 列表中的其他設備，您必須利用該設備啟動連接。 8 個設備中任何一個最近一次 與耳機建立了連接，接下來則該設備被默 認為最後與耳機建立連接的設備。 在連接狀態下的耳機，須先斷接後，才能與其他設備實現配對或連接。 14 調整耳機音量 增大或減小音量 增大聽筒音量，請重複按上升音量控制鍵，直到達到理想音量。 減小聽筒音量，請重複按下降音量控制鍵，直到達到理想音量。 15 撥打及接聽電話 耳機同時支持免持及耳機功能。撥打電話 功能取決於您的手機的相應功能。 注意：有些手機並不支持列表中的所有功能。 請參閱您的手機使用指南。 您可以使用以下列表所有的免持通話功能： 設備狀態 操作步驟 功能 手機 耳機 耳機操作 聲控撥號 待機 開機 輕按一下多功能鍵，如手機端支持語音撥號功能， 會聽到語音撥號提示音，說出名字，電話撥出 重撥電話 開機 --- 聲控撥號開或 關 開機 同時按住音量大小控制鍵，並同時放開 結束通話 開機 --- 在通話中 開機 輕按一下多功能鍵 讓一方通話等待 開機 --- 通話中 開機 長時間按住多功能鍵 接聽電話 開機 --- 手機鈴響 開機 輕按一下多功能鍵（電話接通） 拒絕接聽 開機 --- 手機鈴響 開機 同時按住音量大小鍵不放，直到聽到一短聲的 低音後，同時放開音量鍵 手機通話轉至耳機 開機 --- 在通話中 開機 同時按住音量大小控制鍵，並同時放開 耳機通話轉至手機 開機 --- 在通話中 開機 同時按住音量大小控制鍵，並同時放開 16 耳機顯示 LED 充電器插入時 耳機顯示燈 狀態 紅色 LED 亮 充電中 紅色 LED 熄滅 充電完畢 無充電設備接入時 耳機顯示燈 狀態 關 關機 紅、藍色 LED 交錯閃爍 配對模式中（耳機第一次與手機配對） 紅、藍色 LED 同步閃爍，約 5 秒一次 配對成功 紅、藍色 LED 同步閃爍，約 5 秒一次 待機（未在通話中） 持續閃爍紅色 LED ，並有來電鈴聲 來電時 紅、藍色 LED 同步閃爍，約 1 秒一次 連線中（通話中） 紅、藍色 LED 同步閃爍，約 5 秒一次 掛斷電話後 藍色 LED 約 5 秒閃一次 關機狀態再次開機後，已配對成功 注意：出廠新機開機時，按多功能鍵期間藍燈快閃（半秒一次） ，聽到“嘟”一聲響後表示開機完成，此時 17 紅、藍 LED 交錯閃爍，或藍燈閃爍，若未配對 10 分鐘後關機熄燈。 特殊狀況： 操作過程中，若有開機後藍燈或紅燈持續亮燈不減，則 表示有操作錯誤狀況，此時使用充電器進行短暫的充電 (1 秒即足夠 ) ，拔掉充電插頭時，會閃一下藍燈表示 RESET 成功，即可正常使用。 提示音 提示音 耳機狀態 當按下音量控制鍵時發出一聲高提示音 達到聲音最高或最低 每隔數秒持續聽到一聲高音 低電量 (30 秒後自動關機) 響鈴 來電 一聲高提示音 配對成功確認 一聲低提示音 啟動聲控 二聲高提示音 聲控未識別 一聲高提示音 結束通話 一聲長高音 開機 一聲短低音後，兩秒鐘關機音樂 So-Me-Do 關機 18 注意事項： 1 、 如果連接非正常掉線（例如：不在服務區） ，耳機將需要重新連接。 2 、 正常情況下，耳機的工作距離約為 10 米，但有時會因為其他電子設備的干擾距離有所縮短屬正 常現象。 3 、 為保證正常的通話品質，在耳機通話時耳機與手機間不 能有明顯障礙物，包括手或衣袋、手機套 的遮擋。 4 、 為達到最佳的通話效果，儘可能把手機放置在靠近與藍芽耳機的身體同側，例如耳機配戴左耳 時，手機即放在左側。 19 Welcome Thank you for purchasing the Bluetooth headset CZO-510, we hope the headset will bring you a whole new delightful feeling of wireless technology. 20 Contents GET CONNECTED IN 4 QUICK STEPS ................................ .................21 BEFORE YOU BEGIN......... ................................................................22 (1)CHARGE Your Headset ′ s Battery....................................................23 (2)START BLUETOOTH Feature On Your Handset.................................24 (3)PAIR Your Headset..................... ........................... .....................25 (3)PAIR Your Headset (CONTINUED)..................................................26 (4)TEST AND USE.................. ........................................................27 USING YOUR CZO-510 ......................................... ...........................28 TURNING ON AND OFF.....................…

Text truncated - open the document above for the full version.

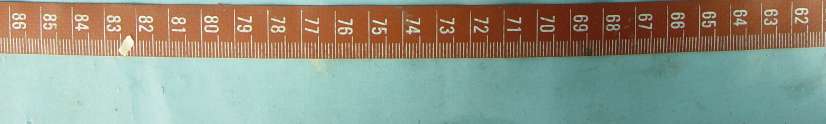

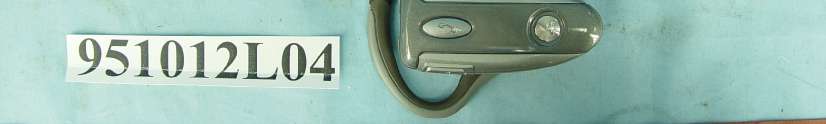

Page 1 CONSTRUCTION PHOTOS OF EUT Page 2

CZO-510 Markings: CZO-510 FCC ID:UQS-CZO-510 DGT: XXXX MADE IN CHINA 7±1mm 2 ±0.5mm

Page 1 Page 2 Page 3

FCC ID: UQS-CZO-510 Report No. RF951012L04 Operational Description The transmitter of the EUT (Bluetooth Headset) is powered by 5Vdc from AC adapter or 3.7Vdc from battery. The antenna is PIFA antenna without antenna connector. This device is a Frequency Hopping device with 79 hopping frequencies. For more detailed instruction, please take a look at the user’s manual.

FCC ID: UQS-CZO-510 Report No: SA951012L04 1 RF EXPOSURE REPORT REPORT NO.: SA951012L04 MODEL NO.: CZO-510 ACCORDING: FCC Guidelines for Human Exposure IEEE C95.1 APPLICANT: J-TEK INCORPORATION ADDRESS: 2F-1, No. 83, Sec. 2, Gongdaowu Rd., Hsinchu City 30070, Taiwan ISSUED BY: Advance Data Technology Corporation LAB ADDRESS: No. 47, 14th Ling, Chia Pau Tsuen, Lin Kou Hsiang 244, Taipei Hsien, Taiwan, R.O.C. TEST LOCATION: No. 19, Hwa Ya 2 nd Rd., Wen Hwa Tsuen, Kwei Shan Hsiang, Taoyuan Hsien 333, Taiwan, R.O.C. FCC ID: UQS-CZO-510 Report No: SA951012L04 2 CONCLUSION No Evaluation Required if power is below this threshold: F(GHz) mW Low 2.402 High 2.480 24.585 Maximum measured transmitter power: Pout (dBm) Pout (mW) Conducted Power 0.38 1.091 EIRP Power 0.38 1.091 *Note: The antenna is PIFA antenna with 0dBi gain Threshold for no SAR evaluation is 24.585mW Transmitter power is 2.366mW Conclusion: No SAR evaluation required since Transmitter Pout is below FCC threshold

Report No.: RF951012L04 1 Report Format Version 2.0.5 FCC TEST REPORT REPORT NO.: RF951012L04 MODEL NO.: CZO-510 RECEIVED: Oct. 12, 2006 TESTED: Oct. 16 ~ Oct. 18, 2006 ISSUED: Oct. 23, 2006 APPLICANT: J-TEK INCORPORATION ADDRESS: 2F-1, No. 83, Sec. 2, Gongdaowu Rd., Hsinchu City 30070, Taiwan ISSUED BY: Advance Data Technology Corporation LAB ADDRESS: No. 47, 14 th Ling, Chia Pau Tsuen, Lin Kou Hsiang 244, Taipei Hsien, Taiwan, R.O.C. TEST LOCATION: No. 19, Hwa Ya 2 nd Rd., Wen Hwa Tsuen, Kwei Shan Hsiang, Taoyuan Hsien 333, Taiwan, R.O.C. This test report consists of 45 pages in total. It may be duplicated completely for legal use with the approval of the applicant. It should not be reproduced except in full, without the written approval of our laboratory. The client should not use it to claim product endorsement by CNLA, A2LA or any government agencies. The test results in the report only apply to the tested sample. NO. 2177-01 Report No.: RF951012L04 2 Report Format Version 2.0.5 TABLE OF CONTENTS 1. CERTIFICATION................................................................................ ....................... 4 2. SUMMARY OF TEST RESULTS..................................................... ............................... 5 2.1 MEASUREMENT UNCERTAINTY ............................................................................................ 6 3. GENERAL INFORMATION................................................................... ....................... 7 3.1 GENERAL DESCRIPTION OF EUT.......................................................................................... 7 3.2 DESCRIPTION OF TEST MODES............................................................................................ 8 3.2.1 CONFIGURATION OF SYSTEM UNDER TEST....................................................................... 8 3.2.2 TEST MODE APPLICABILITY AND TESTED CHANNEL DETAIL ........................................... 9 3.2.3 GENERAL DESCRIPTION OF APPLIED STANDARDS......................................................... 10 3.2.4 DESCRIPTION OF SUPPORT UNITS.................................................................................... 10 4. TEST TYPES AND RESULTS............................................................. ........................11 4.1 CONDUCTED EMISSION MEASUREMENT...........................................................................11 4.2 RADIATED EMISSION MEASUREMENT ................................................................................11 4.2.1 LIMITS OF RADIATED EMISSION MEASUREMENT .............................................................11 4.2.2 TEST INSTRUMENTS ............................................................................................................ 12 4.2.3 TEST PROCEDURES ............................................................................................................. 13 4.2.4 DEVIATION FROM TEST STANDARD ................................................................................... 13 4.2.5 TEST SETUP .......................................................................................................................... 14 4.2.6 EUT OPERATING CONDITIONS............................................................................................ 14 4.2.7 TEST RESULTS ...................................................................................................................... 15 4.3 NUMBER OF HOPPING FREQUENCY USED....................................................................... 19 4.3.1 LIMIT OF HOPPING FREQUENCY USED ............................................................................. 19 4.3.2 TEST INSTRUMENTS ............................................................................................................ 19 4.3.3 TEST PROCEDURES ............................................................................................................. 19 4.3.4 DEVIATION FROM TEST STANDARD ................................................................................... 20 4.3.5 TEST SETUP .......................................................................................................................... 20 4.3.6 TEST RESULTS ...................................................................................................................... 20 4.4 DWELL TIME ON EACH CHANNEL ....................................................................................... 22 4.4.1 LIMIT OF DWELL TIME USED................................................................................................22 4.4.2 TEST INSTRUMENTS ............................................................................................................ 22 4.4.3 TEST PROCEDURES ............................................................................................................. 22 4.4.4 DEVIATION FROM TEST STANDARD ................................................................................... 22 4.4.5 TEST SETUP .......................................................................................................................... 23 4.4.6 TEST RESULTS ...................................................................................................................... 23 4.5 CHANNEL BANDWIDTH.........................................................................................................27 4.5.1 LIMITS OF CHANNEL BANDWIDTH ...................................................................................... 27 4.5.2 TEST INSTRUMENTS ............................................................................................................ 27 4.5.3 TEST PROCEDURE ............................................................................................................... 27 4.5.4 DEVIATION FROM TEST STANDARD ................................................................................... 28 4.5.5 TEST SETUP ................................................................…

Text truncated - open the document above for the full version.

1 PHOTOGRAPHS OF THE TEST CONFIGURATION RADIATED EMISSION TEST
