X6HNUVELLI1500Bluetooth Gateway

Puerto de poder Tecla de sincronización Conexión Bluetooth cable de teléfono Teléfono celular Opción de instalación 2 Con un servicio de teléfono fijo activo Teléfono celular Sistema inalámbrico de casa con múltiples teléfonos satelitales inalámbricos. Opción de instalación 1 Con un servicio de teléfono fijo activo La tecnología inalámbrica Bluetooth® es una especificación mundial para radio de bajo costo y corto alcance (alrededor de 33 pies) que ofrece enlaces de comunicación entre computadores, teléfonos celulares y otros dispositivos portátiles de mano que están habilitados para Bluetooth y que ofrecen conectividad a través de la internet. La especificación se ha desarrollado, publicado y promovido por el Grupo de Interés Especial Bluetooh (SIG). directamente al enchufe de pared. Todos los teléfonos fijos conectados a cualquier otro enchufe de pared en las premisas estarán funcionando para hacer o recibir llamadas de teléfonos celulares. (Vea el diagrama para más detalles). Conecte el NUV1500 directamente al teléfono fijo. En este caso, solamente el teléfono fijo conectado al NUV1500 estará en funcionamiento para hacer o recibir llamadas de teléfonos celulares. (Vea el diagrama de instalación para más detalles). El NUV1500 puede funcionar con un servicio de teléfono fijo existente o sin este mismo.El NUV1500 esta conectado con el teléfono(s) celular (es) por medio de la tecnología inalámbrica Bluetooth. Este esta diseñado y fabricado de acuerdo a Bluetooth v2.0. En la parte trasera, la unidad tiene un puerto estándar RJ11 con base a tierra que le permite al usuario conectarse con un servicio de teléfono fijo existente o directamente a un enchufe de pared. Cuando esta instalado y conectado, usted puede realizar y recibir llamadas telefónicas de celulares a través de la unidad de teléfono de su casa. El teléfono fijo actuara como Terminal para el teléfono celular para remplazar el funcionamiento de una línea fija. 312 1 2 3 4 5 6 7 8 9 0 * # 1 2 3 4 5 6 7 8 9 0 * # Descripción general del producto: Conectividad con un servicio de teléfono fijo existente: Conectividad sin un servicio de teléfono fijo Que es la tecnología Bluetooth®? Instalación: ·Conectividad con un servicio de teléfono fijo existente: Con esta opción de conexión, solamente el teléfono conectado al NUV1500 estará en funcionamiento para hacer o recibir llamadas de teléfonos celulares. Cualquier otro teléfono fijo existente continuara trabajando normalmente para hacer o recibir llamadas fijas. ·Conectividad sin un servicio de teléfono fijo activo: El NUV1500 se conecta directamente al enchufe de teléfono de pared. El NUV1500 soportara todos los teléfonos conectados al mismo tiempo. Todas las extensiones de teléfono que están conectadas a otros enchufes de pared pueden ahora ser usados también para hacer y recibir llamadas de teléfonos celulares. El NUV1500 puede ser usado con el servicio de Teclas de funcionamiento Versión de Bluetooth: Bluetooth v2.0, clase 2, Perfil soportado: HFP Rango de funcionamiento: 33 pies máximo Rango de frecuencia: 2.4 ~ 2.48 GHz Temperatura de funcionamiento: - 10 ? + 40? 1. Asegúrese de que el celular este en modo Bluetooth y active la función “buscar el dispositivo Bluetooth”. Por favor lea el manual de su celular para instrucciones detalladas para activar esta función. 678 Guía de operación Sincronización: Encuentre una ubicación adecuada para el NUV1500. El teléfono celular que usted está sincronizando con el NUV1500 debe estar en un rango de 30 pies de cada dispositivo. ·Antes de ser conectado, el NUV1500 necesitara ser sincronizado con un teléfono celular habilitado para Bluetooth. Después que los dispositivos estén sincronizados por primera vez, el NUV1500 se sincronizara automáticamente al mismo teléfono cada vez que el teléfono celular sea puesto en modo Bluetooth y que este dentro de 30 pies del NUV1500. ·Importante: Asegúrese de que no existen otros dispositivos habilitados para Bluetooth dentro de 30 pies de alcance del NUV1500 cuando está en modo de sincronización. Antes de sincronizar, se recomienda apagar cualquier otro dispositivo habilitado para Bluetooth antes de sincronizar. 2. Una vez la búsqueda del teléfono se ha iniciado, presione y sostenga la tecla de sincronización en el NUV1500 hasta que la luz LED comience a parpadear rápidamente. 4. Si el teléfono celular requiere una clave, por favor introduzca “0000”. Si su teléfono es compatible con auto sincronización, no se requerirá una clave. 3. El teléfono celular debe identificar el NUV1500 y mostrara “BluetoothGateway” en la pantalla del teléfono celular. Cuando hay una llamada entrante, el teléfono celular y el teléfono fijo sonaran simultáneamente. El teléfono fijo identificara la llamada, solo si esta característica esta disponible en su teléfono fijo. 5. Una vez que el NUV1500 está sincronizado con el teléfono celular, la luz LED del NUV1500 se tornara azul sólida para confirmar el éxito de la sincronización. 6. Una vez que el teléfono celular esta sincronizado con el NUV1500, usted no tiene que pasar por la secuencia de sincronización según se describe en los pasos 1 al 5 para las conexiones futuras. Simplemente pulse brevemente la tecla de sincronización en el NUV1500 con el teléfono celular en rango y se volverá a conectar con el ultimo teléfono celular sincronizado. Contestar llamadas: Cuando hay una llamada entrante, usted puede contestar en su teléfono celular o cualquier otro teléfono fijo, dependiendo de cómo esta conectado. Números de marcación rápida: Usted puede llamar a cabo utilizando su teléfono celular o teléfono basado en la tierra. Terminar una llamada: Simplemente colgando se pondrá fin a la llamada. Volver a marcar: Presione "*" para volver a marcar el último número marcado. Llamada en espera: Identificador de llamadas: En primer lugar, la función de llamada en espera debe estar disponible en su teléfono. a) Para contestar la llamada entrante y poner la conversación actual en espera, pulse el botón …

Text truncated - open the document above for the full version.

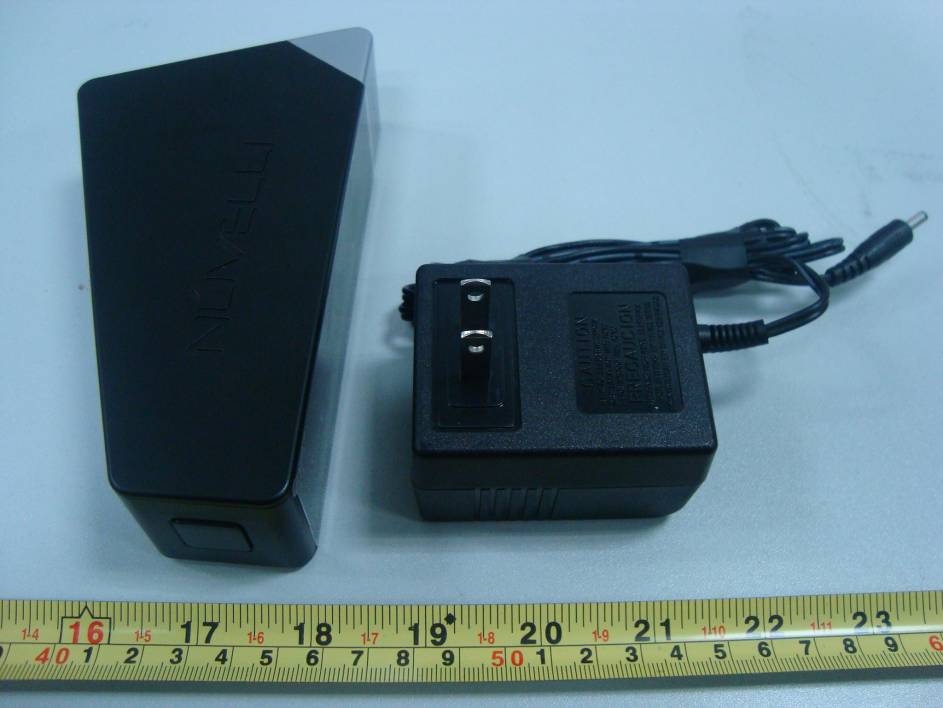

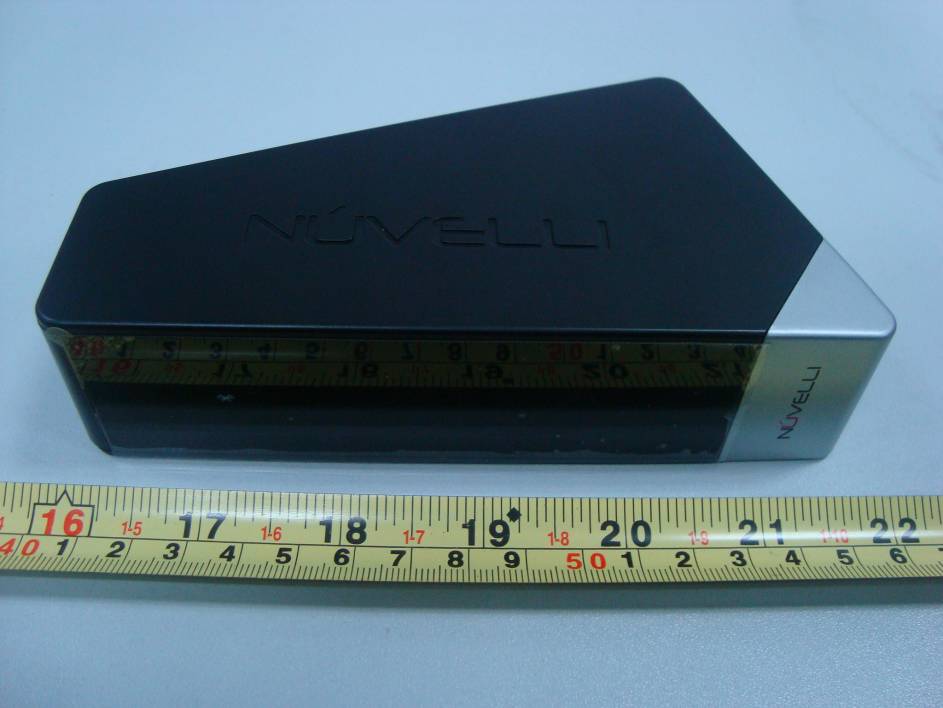

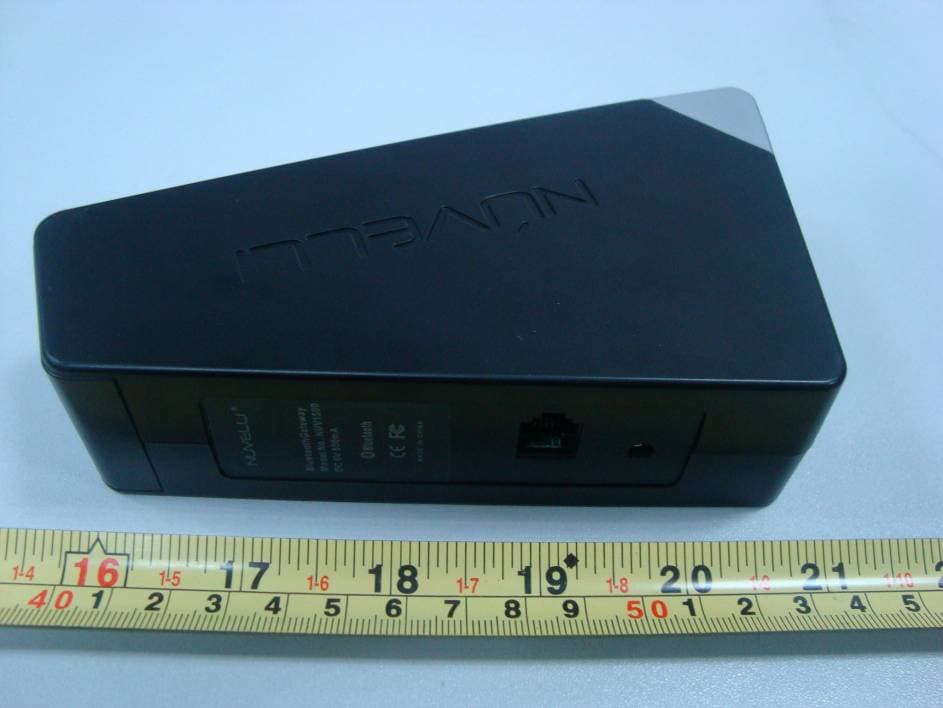

EXHIBIT B - EUT EXTERNAL PHOTOGRAPHS EUT with AC/DC Adapter View EUT – Front View EUT – Rear View AC/DC Adapter Bottom view Adapter Top view

EXHIBIT A - FCC ID LABELING AND LOCATION FCC ID Label FCC ID Label Location Label here The label shown shall be permanently affixed at a conspicuous location on the device and be readily visible to the user at the time purchase (Labeling requirements per 2.925)

EXHIBIT C - EUT INTERNAL PHOTOGRAPHS EUT – Cover off View EUT – Main Board Top View Bluetooth antenna EUT – Main Board Bottom View

Note: This test report is prepared for the customer shown above and for the device described herein. It may not be duplicated or used in part without prior written consent from Bay Area Compliance Laboratories Corp. (Shenzhen).This report must not be used by the customer to claim product certification, approval, or endorsement by NVLAP*, NIST, or any agency of the Federal Government. * This report may contain data that are not covered by the NVLAP accreditation and are marked with an asterisk “*” (Rev.2) FCC PART 15.247 MEASUREMENT AND TEST REPORT For Alpha Comm Enterprises, Inc. 1500 Lakes Pkwy Suite B, Lawrenceville, GA 30043, USA FCC ID: X6HNUVELLI1500 Report Type: Original Report Product Type: Bluetooth Gateway Test Engineer: Phoenix Liu Report Number: RSZ10020504 Report Date: 2010-02-09 Reviewed By: Merry Zhao EMC Engineer Prepared By: Bay Area Compliance Laboratories Corp. (Shenzhen) 6/F, the 3rd Phase of WanLi Industrial Building, ShiHua Road, FuTian Free Trade Zone Shenzhen, Guangdong, China Tel: +86-755-33320018 Fax: +86-755-33320008 Alpha Comm Enterprises, Inc. FCC ID: X6HNUVELLI1500 Report No.: RSZ10020504 Page 2 of 41 FCC Part15.247 Test Report TABLE OF CONTENTS GENERAL INFORMATION.......................................................................................................................................4 PRODUCT DESCRIPTION FOR EQUIPMENT UNDER TEST (EUT) .....................................................................................4 OBJECTIVE...................................................................................................................................................................4 RELATED SUBMITTAL(S)/GRANT(S).............................................................................................................................4 TEST METHODOLOGY..................................................................................................................................................4 TEST FACILITY.............................................................................................................................................................5 SYSTEM TEST CONFIGURATION ..........................................................................................................................6 DESCRIPTION OF TEST CONFIGURATION......................................................................................................................6 EQUIPMENT MODIFICATIONS.......................................................................................................................................6 LOCAL SUPPORT EQUIPMENT LIST AND DETAILS........................................................................................................6 CONFIGURATION OF TEST SETUP.................................................................................................................................6 BLOCK DIAGRAM OF TEST SETUP................................................................................................................................7 SUMMARY OF TEST RESULTS...............................................................................................................................8 FCC §15.247(i) & §2.1091 - RF EXPOSURE.................................................................................................................9 APPLICABLE STANDARD..............................................................................................................................................9 MPE PREDICTION........................................................................................................................................................9 FCC §15.203 - ANTENNA REQUIREMENT...........................................................................................................10 APPLICABLE STANDARD............................................................................................................................................10 ANTENNA CONNECTOR CONSTRUCTION....................................................................................................................10 FCC §15.207(a) - CONDUCTED EMISSIONS ........................................................................................................11 APPLICABLE STANDARD............................................................................................................................................11 MEASUREMENT UNCERTAINTY..................................................................................................................................11 EUT SETUP................................................................................................................................................................11 EMI TEST RECEIVER SETUP.......................................................................................................................................12 TEST EQUIPMENT LIST AND DETAILS.........................................................................................................................12 TEST PROCEDURE......................................................................................................................................................12 TEST RESULTS SUMMARY..........................................................................................................................................12 TEST DATA................................................................................................................................................................13 PLOT(S) OF TEST DATA..............................................................................................................................................13 FCC §15.205, §15.209 & §15.247 - RADIATED EMISSIONS ................................................................................16 APPLICABLE STANDARD................................................................…

Text truncated - open the document above for the full version.

EXHIBIT D - TEST SETUP PHOTOGRAPHS Conducted Emissions - Front View Conducted Emissions - Side View Below 1 GHz: Spurious Radiated Emissions - Front View Below 1 GHz: Spurious Radiated Emissions - Rear View Above 1 GHz: Spurious Radiated Emissions - Front View Above 1 GHz: Spurious Radiated Emissions - Rear View
