SIM2 BV International Srl Viale Lino Zanussi, 11 33170 Pordenone, Italy www.brionvega.it Manuale d’uso User manual INDICE Contentuto della confezione 1 Comandi e funzionamento 2 Modalità di funzionamento singola 4 Modalità di funzionamento doppia 5 Dichiarazione di garanzia limitata 6 Avvertimenti 6 Norme di sicurezza 6 Dichiarazione di sicurezza FCC 13 Inclusi nella confezione 1. BRIONVEGA WEARiT 2. Borsetta 3. Tracolla corta 4. Tracolla lunga 5. Cavo Micro USB 6. Manuale 7. Garanzia Comandi e funzionamento A. Accensione e spegnimento Per accendere e spegnere tenere premuto per tre secondi il tasto “accensione/spegnimento”. B. Regolazione volume e cambio brano Per alzare o abbassare il volume premere breve- mente i tasti “+” o “-”. Per cambiare brano (avanzare o arretrare) in ripro- duzione tenere premuti leggermente più a lungo i testi “+” o “-”. C. Pulsante “riproduci/chiama“ (Attivo soltanto con dispositivi associati via Bluetooth) Premere brevemente il tasto per mettere in pausa e riavviare la riproduzione musicale. Quando una chiamata è in arrivo premere per rispon- dere. Premere a lungo il pulsante per richiamare l’ul- timo numero. D. LED Il led frontale da informazioni sulle modalità di funzionamento dell’apparecchio grazie ai codici di lampeggio (vedere i paragrafi successivi). 21 Micro USB USB User manual Manuale d’uso Certificato di garanzia Master Slave RIGHTLEFT Principale Secondario DESTRASINISTRA Connect with BRIONVEGA WEARiT USB Micro USB AUX IN 1 7 5 6 ABCD GEF 2 3 4 Micro USB USB User manual Manuale d’uso Certificato di garanzia Master Slave RIGHTLEFT Principale Secondario DESTRASINISTRA Connect with BRIONVEGA WEARiT USB Micro USB AUX IN 1 7 5 6 ABCD GEF 2 3 4 Porte di alimentazione USB E. - La porta USB tipo A è un alimentatore (output DC- 5V1A) e può ricaricare dispositivi elettronici quali smartpho- ne, tablet etc. Quando in uso, emetterà una luce blu e ros- sa ad indicare il caricamento del dispositivo esterno. F. - La porta Micro USB va utilizzata unicamente per la ricarica del vostro WEARiT. Quando è in ricarica il led emetterà una luce rossa lampeggiante. Il led rosso smet- terà di lampeggiare una volta che WEARiT è carico. G. AUX IN (ingresso ausiliario) Questo ingresso permette di collegare a WEARiT una sorgente tramite cavo con terminazione jack. Attenzione: Quando il jack è inserito la connessione Blue- tooth viene automaticamente disabilitata anche quando connessi in modalità “stereo”. Per utilizzare il sistema in Bluetooth, scollegare il jack dall’ingresso AUX. Microfono WEARiT è dotato di un microfono integrato che può es- sere utilizzato con un telefono connesso via Bluetooth. Quando due WEARiT sono accoppiati in modalità doppia, il microfono attivo sarà quello dell’unità primaria. Spegnimento Automatico Nel caso WEARiT non riceva alcun flusso audio via Blue- tooth per più di 15 minuti, si spegnerà automaticamente per risparmiare energia. Per riaccenderlo è sufficiente procedere come descritto nel paragrafo “accensione e spegnimento”. Nel caso sia inserito il jack nell’ingresso AUX, lo spegnimento automatico è disattivato. Modalità di funzionamento normale - Singola Accoppiare un dispositivo ANDROID a WEARiT via Bluetooth. Selezionare dal menu IMPOSTAZIONI > BLUETOOTH Se non è già attivo, attivare la funzione Bluetooth. Il dispositivo cercherà automaticamente apparecchi Bluetooth attivi nelle vicinanze. Selezionare BRION- VEGA WEARiT appena appare. Il dispositivo è ora ac- coppiato a BRIONVEGA WEARiT e pronto per l’uso. Accoppiare un dispositivo APPLE iOS (iPhone e iPad) a WEARiT via Bluetooth. Selezionare IMPOSTAZIONI > BLUETOOTH Se non è già attivo, attivare la funzione Bluetooth. Il dispositivo cercherà automaticamente apparecchi Bluetooth attivi nelle vicinanze. Selezionare BRION- VEGA WEARiT appena appare. Il dispositivo è ora ac- coppiato a BRIONVEGA WEARiT e pronto per l’uso. Attenzione: Una volta acceso, aspettare 10 secon- di che WEARiT completi la ricerca per l’accoppia- mento “doppio” (paragrafo sucessivo). In seguito, WEARiT sarà pronto per la connessione al vostro dispositivo. 43 Micro USB USB User manual Manuale d’uso Certificato di garanzia Master Slave RIGHTLEFT Principale Secondario DESTRASINISTRA Connect with BRIONVEGA WEARiT USB Micro USB AUX IN 1 7 5 6 ABCD GEF 2 3 4 Micro USB USB User manual Manuale d’uso Certificato di garanzia Master Slave RIGHTLEFT Principale Secondario DESTRASINISTRA Connect with BRIONVEGA WEARiT USB Micro USB AUX IN 1 7 5 6 AB CD GEF 2 3 4 Modalità di funzionamento doppia - Stereo In questa modalità è possibile far suonare contem- poraneamente due WEARiT con il flusso audio pro- veniente da una singola sorgente Bluetooth. Per far funzionare due WEARiT in modalità doppia, è necessario accenderli entrambi contemporanea- mente. Se l’accoppiamento avviene con successo, i dispositivi emetteranno un suono in stile “du du”. Seguire le istruzioni del paragrafo precedente per associare i due WEARiT al dispositivo sorgente. Il primo WEARiT diventa il diffusore principale, che riceve l’audio dalla sorgente ed emette il canale stereo destro. Il secondo WEARiT diventa quello secondario ed emette il canale stereo sinistro. Se l’accoppiamento fallisce, WEARiT si collegherà in modalità Bluetooth singola al dispositivo sorgente. Dichiarazione di garanzia limitata BRIONVEGA fornisce una garanzia per un periodo di due anni dalla data di acquisto ed esclusivamen- te per uso a scopo non commerciale. Avvertenze importanti Quando si utilizza WEARiT, si prega di non utilizzare altri dispositivi Bluetooth. Avvertenze di sicurezza Per ridurre il rischio di scosse elettriche o danni all’apparecchiatura: Collegare il cavo USB a dispositivi che abbiano le specifiche USB corrette. Ogniqualvolta possibile, scollegare il cavo di alimen- tazione USB dall’estremità della porta USB e non da quello dalla porta micro-USB sull’altoparlante. Evitare il contatto con acqua o altre superfici bagnate. Evitare di inserire oggetti nelle aperture del diffuso…

Text truncated - open the document above for the full version.

DATE : Sep 22, 2015 Equipment Autorisation Division Federal Communications Commission 7435 Oakland Mills Road Columbia, MD 21046 FCC ID:_Z2HBV3320I __ Product Name: Portable speaker Request for Confidentiality Pursuant to Sections 0.457 and 0.459 of the commissions rules, we hereby request that the following documents be held confidential: • Schematics • Block diagram • Operational Description These materials contain trade secrets and proprietary information and are not customarily released to the public. The public disclosure of this information might be harmful to the company and provide unjustified benefits to our competitors. Dated this Sep 22, 2015 Agency agreement expiration date: Usually Give 8 - 12 Months By: Chi-Liang Chen Signature Printed Title: CTO On behalf of : ADDON Technology Telephone: +886-2-2706-9692

Statement DATE : Sep 22, 2015 Equipment Autorisation Division Federal Communications Commission 7435 Oakland Mills Road Columbia, MD 21046 FCC ID: Z2HBV3320I Product Name: Portable speaker We ADDON Technology Hereby confirm that The Model numbers of TS217 WeariT, Brionvega WeariT, BV3320-I are all identical in interior structure, electrical circuits and components, and just model names and appearance color are different for the marketing requirement. Dated this Sep 22, 2015 Agency agreement expiration date: Usually Give 8 - 12 Months By: Chi-Liang Chen Signature Printed Title: CTO On behalf of : ADDON Technology Telephone: +886-2-2706-9692

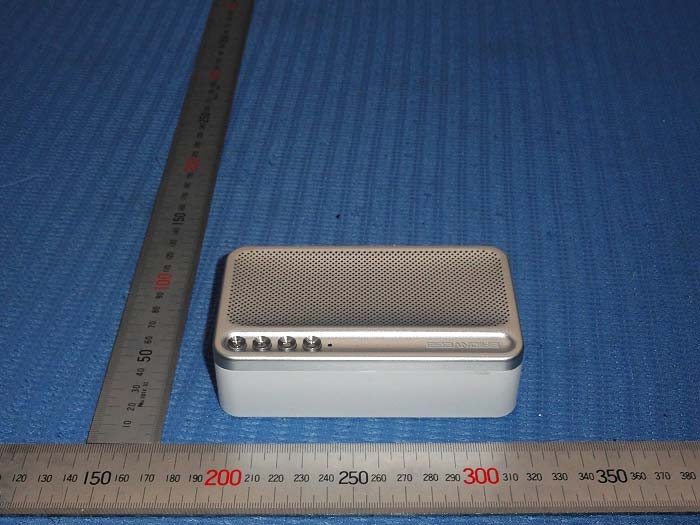

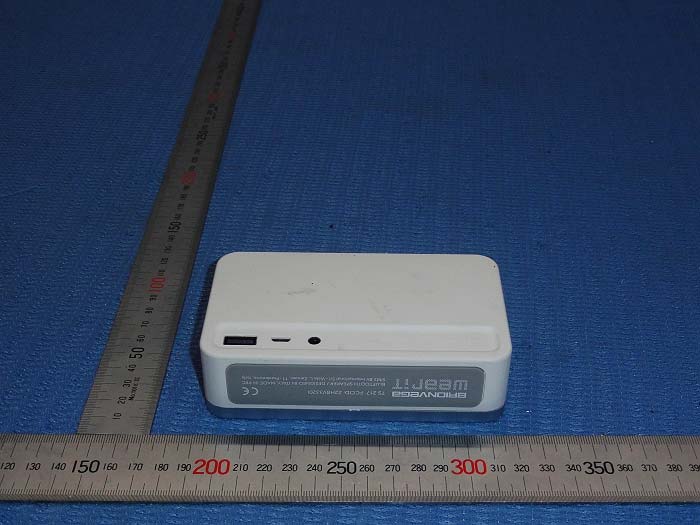

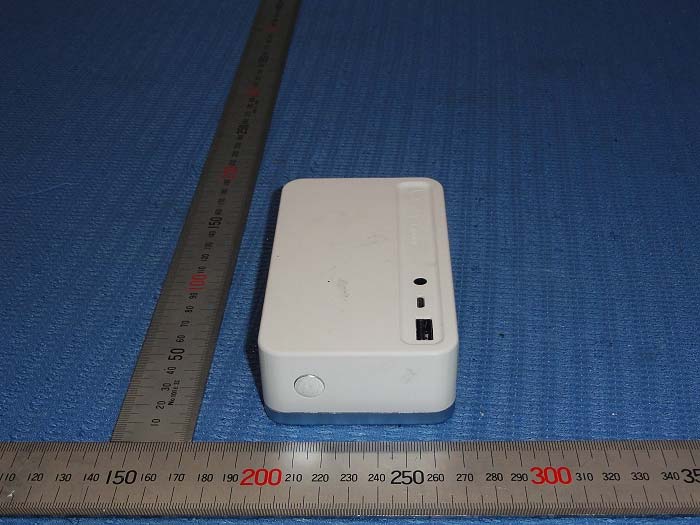

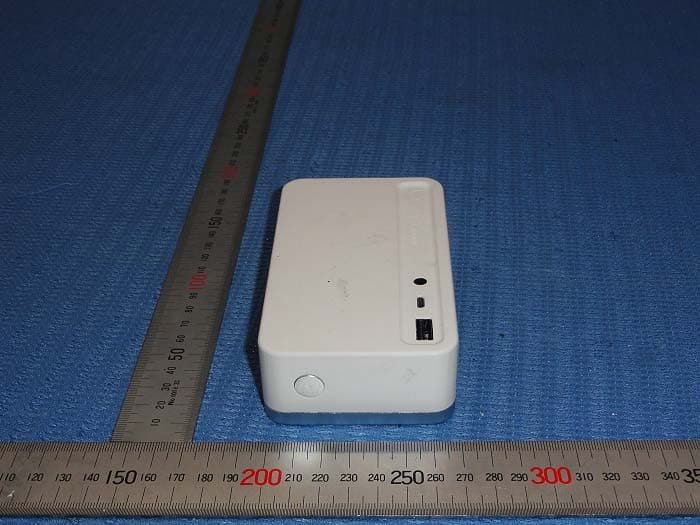

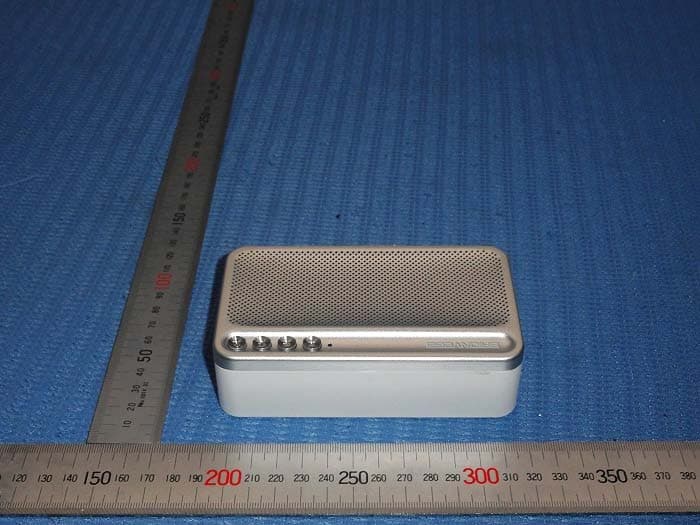

Outside view Outside view

Mark Location: FCC ID Label Location

FCC ID Z2HBV3320I This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.· 20 h 50 mm

Inside view Inside view Inside view Inside view Inside view

RF Exposure Applicable Standard According to §1.1307(b)(5), systems operating under the provisions of this section shall be operated in a manner that ensure that the public is not exposed to radio frequency energy level in excess of the Commission’s guideline. This is a Portable device. The Section 4.3.1 and Appendix A of KDB447498 D01 V05 was used as the guidance. Calculation Result (Worse Case): [(max. power of channel, including tune-up tolerance, mW)/(min. test separation distance, mm)] · [√f(GHz)] =1.4/5 * 1.56= 0.44, this value is less than 3.0 for 1-g SAR and ≤ 7.5 for 10-g extremity SAR. The SAR measurement is not necessary.

Report No: FCC 1509077 File reference No: 2015-09-22 Applicant: ADDON Technology. Product: Portable speaker Model No: TS217 WeariT, Brionvega WeariT, BV3320-I Trademark: Brionvega Test Standards: FCC Part 15.247 Test result: It is herewith confirmed and found to comply with the requirements set up by ANSI C63.10, FCC Part 15 Subpart C, Paragraph 15.247 regulations for the evaluation of electromagnetic compatibility Approved By Jack Chung Manager Dated: September 22, 2015 Results appearing herein relate only to the sample tested The technical reports is issued errors and omissions exempt and is subject to withdrawal at SHENZHEN TIMEWAY TESTING LABORATORIES Room 512-519, 5/F., East Tower, Building 4, Anhua Industrial Zone, Futian District, Shenzhen, Guangdong, China Tel (755) 83448688, Fax (755) 83442996, E-Mail:[email protected] Report No.: FCC1509077 Page 2 of 81 Date: 2015-09-22 The report refers only to the sample tested and does not apply to the bulk. This report is issued in confidence to the client and it will be strictly treated as such by the SHENZHEN TIMEWAY TESTING LABORATORIES. It may not be reproduced rather in its entirety or in part and it may not be used for adverting. The client to whom the report is issued may, however, show or send it . or a certified copy there of prepared by the SHENZHEN TIMEWAY TESTING LABORATORIES. to his customer. Supplier or others persons directly concerned. SHENZHEN TIMEWAY TESTING LABORATORIES. will not, without the consent of the client enter into any discussion of correspondence with any third party concerning the contents of the report. In the event of the improper use of the report. The SHENZHEN TIMEWAY TESTING LABORATORIES. reserves the rights to withdraw it and to adopt any other remedies which may be appropriate. Special Statement： The testing quality ability of our laboratory meet with "Quality Law of People's Republic of China" Clause 19. The testing quality system of our laboratory meets with ISO/IEC-17025 requirements, which is approved by CNAS. This approval result is accepted by MRA of APLAC. Our test facility is recognized, certified, or accredited by the following organizations: CNAS-LAB Code: L2292 The EMC Laboratory has been assessed and in compliance with CNAS-CL01 accreditation criteria for testing Laboratories (identical to ISO/IEC 17025:1999 General Requirements) for the Competence of testing Laboratories. FCC-Registration No.: 899988 The EMC Laboratory has been registered and fully described in a report filed with the (FCC) Federal Communications commission. The acceptance letter from the FCC is maintained in our files. Registration No.:899988. IC- Registration No.: IC5205A-02 The EMC Laboratory has been registered and fully described in a report filed with the (IC) Industry Canada. The acceptance letter from the IC is maintained in our files. Registration No.: IC 5205A-02. Report No.: FCC1509077 Page 3 of 81 Date: 2015-09-22 The report refers only to the sample tested and does not apply to the bulk. This report is issued in confidence to the client and it will be strictly treated as such by the SHENZHEN TIMEWAY TESTING LABORATORIES. It may not be reproduced rather in its entirety or in part and it may not be used for adverting. The client to whom the report is issued may, however, show or send it . or a certified copy there of prepared by the SHENZHEN TIMEWAY TESTING LABORATORIES. to his customer. Supplier or others persons directly concerned. SHENZHEN TIMEWAY TESTING LABORATORIES. will not, without the consent of the client enter into any discussion of correspondence with any third party concerning the contents of the report. In the event of the improper use of the report. The SHENZHEN TIMEWAY TESTING LABORATORIES. reserves the rights to withdraw it and to adopt any other remedies which may be appropriate. Test Report Conclusion Content 1.0 General Details ................................................................................................ 4 1.1 Test Lab Details................................................................................................ 4 1.2 Applicant Details.............................................................................................. 4 1.3 Description of EUT .......................................................................................... 4 1.4 Submitted Sample............................................................................................. 4 1.5 Test Duration.................................................................................................... 4 1.6 Test Uncertainty.................................................................................................5 1.7 Test By.......................................................................................................... 5 2.0 List of Measurement Equipment......................................................................... 6 3.0 Technical Details............................................................................................. 7 3.1 Summary of Test Results..................................................................................... 7 3.2 Test Standards.................................................................................................. 7 4.0 EUT Modification............................................................................................. 7 5.0 Power Line Conducted Emission Test...................................................................... 8 5.1 Schematics of the Test........................................................................................ 8 5.2 Test Method and Test Procedure............................................................................ 8 5.3 Configuration of the EUT.................................................................................... 8 5.4 EUT Operating Condition....................................................................................9 5.5 Conducted Emission Limit...…

Text truncated - open the document above for the full version.

Conducted Emission Test Setup: Radiated Emission Test Setup:
