2AALG-NWP-F45SMARTPEN

1588-6239 Quick Guide R1 Neo Smartpen NWP-F45 LED Bluetooth 5.0(BLE) / 2402MHz~2480MHz NWP-F45 5Vdc / 1A D1 type 2MB memory Li-polymer 180mAh / 3.7Vdc 149.5mm 11mm, 15.6g -10~50~90% 10~35 R1 NEO SMARTPEN 製品保証書 製品構成各部の名称 ペンを充電する 電池の残量が少なくなっている可能性がありますので、 ペンはご購入後必ず充電するようにしてください。 はとでダウンロードできます。 「ネオスタジオ」「 」で検索してください。 デバイスの環境設定 デバイスの「」と「(位置情報)」をオンにしてください。 電源のオン/オフ Neo Studio 2 & アプリダウンロード＆ペンの接続 アプリとペンの接続 ● 光学センサーの位置は手書きの認識のクオリテ ィーに大きく影響を与えます。筆記時の適切な角度を外れたり、 光学センサーの向きが紙面に向いていない場合は、 筆記した内容が認識されない場合があるのでご注意ください。 カラーのステータス ストッパー 端子差込口 LED( ペンの状態を表示 ) 電源ボタン ペンキャップ 筆記認識センサー ペンクリップ ペン先取り外し溝 本製品は筆記認識センサー（光学センサー）が内蔵されており、 赤外線を認識しているため直射日光や赤外線を多く発する白熱灯 の下では認識率が低下する場合があります。 筆記認識センサーがコードを認識し読み取る仕組みとなっているため、 指などでペン先にあるセンサーが隠れると、筆記が反映されない場合 があります。 ノートの端の方に筆記するとコードが認識されず、筆記が反映されな い場合があります。 ペン芯に強い圧力や衝撃がかからないようにしてください。 ペンの替え芯にテープを巻くなど加工を加えて正常に作動しなくなった場合、 製品の故障の原因となり保証の対象外となります。 ペン芯につきましては同梱品以外でもご利用になれます。当社スマートペ ン製品HPにて推奨ペン芯をご参照ください。推奨していないペン芯の仕様 が原因の故障につきましては保証の対象外となります。 (※その際の相性ですが、同規格だとしてもサイズやインクの成分の微差等、 当社では芯メーカー毎の製品変更等把握しがたい面がございますので替え 芯の利便性を持たせた一方、適用に関してはお客様の方でもご留意頂け ますようお願いいたします。製品HPをご参照ください。) 小さなお子様のご使用に関しましてはご注意願います。 アプリを実行し、必要な権限を許可してください。 画面の案内に従ってアプリとペンを接続して下さい。 アプリとペンが接続されると、ペンの が緑色で点灯します。 クイックガイド 充電ケーブル SMARTPEN 正しいペンの握り方 認識可能な角度 90度垂直を基準に、-20度～+40度の範囲で認 識できます。 正しい握り方 ペンの芯が上に来るように握ってください。 ペン先を簡単に交換する方法 ペンクリップの上部にあるペン先取り外し溝にペン先を 水平に挿入して引くと、簡単に取り外すことができます。 注意事項 アプリのダウンロード ペンの電源ボタンを短く押すとLEDライトが点灯し電源が入ります。 ペンの電源がオンの状態で電源ボタンを2秒間押すと、LEDライトが点滅し、 電源がオフになります。 20分以上アクションがない場合、ペンの電源は自動でオフになります。 (シャットダウンまでの時間は設定で変更することができます。 シャットダウンまでの時間を長くするほど、ペンの使用可能時間は短くなります。) ペンが正常に動作しない場合、電源ボタンを10秒以上長押ししてペンを再起動してください。 電源が入らない場合は充電ケーブルと接続した状態にて再起動を行って下さい。 この度は、弊社製品（以下「本製品」といいます）をご購入いただき、有難うございました。 本製品保証書は、本製品に損傷、故障や不具合が保証期間中に生じた場合 （以下「故障等」といいます）に、弊社が負担する責任の内容について記載したものです。 点滅 点灯 点滅 点灯 点滅 点滅 点滅 点灯 色が変化した後、消灯 電源オン 電源オフ 充電中 充電完了 バッテリー残量わずか アプリに接続されている時 メモリの空き容量不足 ペンのアップデート中 ペンのアップデート失敗 光学センサーまたは使用環境の確認 状態 暫く点灯後、オフ LEDの状態 Quick Guide R1 Neo Smartpen Quick Guide R1 Neo Smartpen ご使用の前に 製品仕様 NWP-F45 Bluetooth 5.0(BLE) / 2402MHz~2480MHz 充電式リチウムポリマー電池180mAh / 3.7Vdc 2MB memory 14時間 (連続使用9時間) D1タイプのボールペン芯 型番 通信方法 バッテリー メモリ 定格入力 使用時間 寸法 使用環境 ボールペン芯 長さ：149.5mm(キャップを除く) 厚さ / 重さ：11mm / 15.6g(キャップを除く) 保管温度(非動作時): -10~50°C / 動作温度: ~90% / 相対湿度: 10~35°C 5Vdc / 1A クイック ガイド R1 NEO SMARTPEN 本製品の保証期間は、お買上げ日から１年間とします。弊社は、保証期間中に正常な使用状態 で本製品の故障等が発生した場合、本製品の無料修理を行います。 修理をご依頼される場合 は、[email protected]までご連絡ください。故障等の状況を確認の上、送付先等をご 案内しますので、本製品保証書及びお買上げ店が発行したレシート（お買上げ日が記載されてい るもの）を同封の上、本製品をご送付ください。なお、弊社の判断により、新品またはメーカーリファ ビッシュ品（NeoLAB Convergence品質認定の整備済製品）と交換となる場合があります。 以下の各号に該当する場合には、有償による対応となります。有償対応の場合、送料はお客様に ご負担いただくことになります。 1. 2. ご送付いただいた 本製品に本 製品 保証書 及びお買上げ店が発行したレシート（お買上げ 日が記載されているもの） が添付されていない場合様にご負担いただくことになります。 本 製品 保証書に必要事項 （お買上げ日、お買上げ店を含みます） の記入がない場合、 または事実と異なる記載がされていた場合 水没、液体こぼれ、落下等、不適当なお取り扱い や誤使用（取扱説明書に従って正常な 使用がなされなかった場合を含みます） により生じた故障 等 の場合不適切な 使用環境や 維持・管理に起因して生じた故障 等 の場合 地震、水害、停電、 火災、落雷その他天災地変、 異常電圧、弊社以外による本製品の修 理、改造、その他 本製品に起因しない 事由により故障等が生じた 場合 ご購入後に傷、変色など外見上の変化が生じた場合 消耗、磨耗、 汚損、 劣化等により部品の交換が必要となった場合 （ご使用開始後にバッテ リーや電池の交換が必要になった場合、ペン芯など消耗品に不良が生じた場合を含みます） 本製品以外 の機器、非純正品、不適当な消耗品 や部品等により 生じた故障 等 の場合 本製品を事業、業務目的など一般家庭用以外で使用された場合 (1) (2) (3) (4) (5) (6) (7) (8) (9) 3. 4. 5. 6. 7. お客様の故意、過失により故障等が生じた場合 保証期間経過後に修理依頼された場合 (10) (11) 產品名稱 產品序列號 購買日期 銷售商名稱 請記住產品的序列號。當您聯系客服時, 此號將會用於查看產品的質保有效期, 您可在產品外包裝盒子上查看到產品的序列號。 請聯系您購買產品的商店或NeoLAB Convergence的客戶服務中心。 品質保證書 NWP-F45 TEL - - 理由を問わず、お買い上げいただいた本製品の返品には応じることができません。また、理由を問わ ず、本製品の故障等によりお客様に損害が生じた場合にも、弊社は損害賠償責任を負いません。 また、修理期間中の対象機器の使用不能による補償等は、一切行われません。弊社は、修理期 間中の代替機の貸し出しは行わないものとします。 修理に際しては再生部品、再利用品を使用することがあります。また、修理のために本製品から取 り外した部品は、弊社の所有に帰すこととします。 本製品の記録媒体(クラウド方式による記録媒体を含みます)に記録されたデータその他情報の消 失、破損、変更等について、弊社は一切責任を負いません。また、修理の際に、記録媒体に記録 された情報が消去、変更されることがあります。修理をご依頼される際には、お客様においてバックア ップをとっていただくものとします。 本製品保証書に基づく無料修理（製品交換を含みます）後の製品保証については、当初のご 購入時からの保証期間が適用されます。 本製品保証書は、日本国内においてのみ有効です。 品名 製造番号（シリアルナンバー） お買い上げ日 保証期間 販売元 : NeoLAB 株式会社 〒107-0062 東京都港区南青山 7-4-18 NCN 南青山 3F SMARTPEN お客様 ご住所 お名前 取扱い販売店名・住所・電話番号 産品組成筆組成名稱 充電 購買產品後請先完成充電後再開始使用。 下載 APP 您可在谷歌和蘋果應用商店下載APP。 設置 請打開手機的藍牙和GPS功能 開/關電源 若短按筆的電源開關, LED燈將在1秒內亮起, 此時筆的電源將打開。 若長按筆的電源開關超過2秒, LED燈將閃爍多個顏色後關閉。 若筆處於閒置狀態超過20分鐘, 電源將自動關閉。 (您可在APP上設置自動關機時長。) 若出現電源無法打開, 筆無法充電， 或筆停止工作等情況, 請對筆進行重置。 重置方式為長按電源鍵10秒以上,筆將重置。 下載Neo Studio 2 & 配對筆 配對筆 持筆角度或方向會直接影響光學感測器的識別成功率。 偏離適當角度或錯誤的持筆方向將有可能導致書寫或繪畫的筆跡識別困難。 燈光色彩說明 防滑滾 LED(狀態標示) 充電口 電源按鍵 筆帽 光學感測器 筆夾 笔尖拆卸槽 打開APP後對必要的權限進行設置。 按照APP上的彈窗指示對筆和APP進行配對。 當筆與APP成功配對後, 筆的LED燈將會閃爍白光。 常亮 閃爍 亮後熄滅 閃爍 常亮 閃爍 閃爍 閃爍 常亮 亮後燈滅 電源打開 電源關閉 正在充電 充電完成 低電量提醒 連接APP中 存儲空間不足提醒 韌體升級 韌體升級失敗 需要檢查光學感測器或者使用環境 狀態燈光顏色 45 智能筆使用說明 充電線 Quick Guide R1 Neo Smartpen 準備 正確書寫方式 可識別的角度 智慧筆可接受的識別角度是負20度角到正40度角。 (基準線為紙張垂直90度) 筆無需連接應用程式也能自由書寫。 連接應用程式後，資料便能自動傳輸。 正確的握筆方式 書寫時請保持一個自然的書寫角度。 如何轻松更换笔尖 当您将笔尖水平插入位于笔夹上部的笔尖拆卸槽 中并拉出时，它将轻松脱落。 因本產品內置光學感測器, 若在戶外強直射光線和紅外線燈下使用, 筆跡的辨識率將會下降。 請注意不要用手指或尺等遮擋住筆的光學感測器。若發生遮擋, 紙上的筆跡將可能不被辨識。 請不要對筆芯施加外力或撞擊, 否則可能會對光學感測器造成損傷。 如果長時間將產品置於強磁場中、暴露於強烈陽光下或放在高溫處， 可能會導致嚴重損壞。 筆不使用時, 請務必蓋上筆蓋。若筆的光學感測器上蒙塵或有異物, 請用棉棒輕輕地擦拭掉。 隨意拆解再組裝產品可能會引起故障。 若您使用的筆芯不是NeoLAB官方的建議型號, 您的書寫筆跡有可能無 法被準確識別, 我司對此不負有責任。 未成年人使用本產品時應特別小心。 注意事項 產品規格 NWP-F45 Bluetooth 5.0(BLE) / 2402MHz~2480MHz 可充電鋰電池 Li-polymer 180mAh / 3.7Vdc 2MB memory 14小時(可連續書寫9小時) D1 type SMARTPEN 設備名稱 型號名稱 無線連接 電池 存儲 額定輸入 筆芯 尺寸和重量 使用環境 筆芯 長度: 149.5mm(不計筆蓋) / 直徑: 11mm, 15.6g (不計筆蓋) 溫度(不使用時): -10~50°C / 相對濕度: ~90% / 溫度(使用時): 10~35°C 5Vdc / 1A 使用說明 R1 NEO SMARTPEN SMARTPEN What's in the boxPart Name Download the app Connect the app to the pen How to use LED indicator information Bluetooth 5.0(BLE) / 2402MHz~2480MHz NWP-F45 Model name Connectivity 5Vdc / 1A Rated input D1 type Ink refills Storage 2MB memory Battery Rechargeable Li-polymer 180mAh / 3.7Vdc Product name SMARTPEN Usage time 14 hours ( 9 hours of continuous use ) Length : 149.5mm (without the pen cap) Thickness : 11mm / 15.6g (without the pen cap) Storage temperature : -10~50°C / Relative humidity : ~90% / Operating temperature : 10~35°C Size / Weight Use environment Quick Guide R1 Neo Smartpen FCC Information to User This equipment has been tested and found to c…

Text truncated - open the document above for the full version.

#1501, Mario Tower, 28, Digital-ro 30-gil, Guro-gu, Seoul, Korea 08389 Tel No : +82-31-732-3750 Fax No : +82-2-3462-2983 U.S. Agent Designation for Service of Process ATTENTION: Federal Communications Commission Authorization and Evaluation Division 7435 Oakland Mills Road Columbia, MD 21046 USA REGARDING: FCC Certification – Section 2.911(d)(7) Information Designated U.S. Agent Company Name: Approve-IT, Inc. Contact Name: Nathan Grinager Street Address: 8011 34 th Ave South, Suite 342 City/Province/Zip: Bloomington, MN 55425 Telephone No: 651-247-1678 Email: [email protected] FRN #: 0027533835 This letter is to confirm that we (“the Designated U.S. Agent) have accepted the responsibility to act as the Designated U.S. Agent for Service of Process as required by section 47 CFR 2.911(d)(7) on behalf of the Applicant noted below. U.S. Agent Signature: Date: July 10, 2024 Signed by (Printed Name/Title): Nathan Grinager / Co-President *This letter is va lid indefinitely for all applications submitted within the period of 07/10/2024 – 07/09/2029 The Applicant confirms its explicit consent and acknowledges that they must maintain an agent for no less than one year after terminating all marketing and importation OR the conclusion of any Commission-related proceeding involving the equipment. The applicant further acknowledges their responsibility to inform the FCC whenever the Designated U.S. Agent information above changes. Appl icant Company name: NEOLAB CONVERGENCE Grantee FRN: 0022819478 FCC ID: 2AALG-NWP-F45 Contact Name: Kim Haneul Street Address: #1501, Mario Tower, 28, Digital-ro 30-gil, City/Province/Zip: Guro-gu, Seoul, Korea 08389 Telephone No: +82-31-732-3750 Email: [email protected] Applicant Signature: Date: July 8, 2024 Signed by (Printed Name/Title): Kim Haneul/Senior Reasearch Engineer

#1501, Mario Tower, 28, Digital-ro 30-gil, Guro-gu, Seoul, Korea 08389 Tel No : +82-31-732-3750 Fax No : +82-2-3462-2983 Date: July 11, 2024 Certification Attestation Statements Attn: Federal Communications Commission Authorization and Evaluation Division 7435 Oakland Mills Road Columbia, MD 21046 USA To Whom It May Concern: FCC ID : 2AALG-NWP-F45 47 CFR section 2.911(d)(5)(i) Attestation Statement NEOLAB CONVERGENCE certifies that as of the date of the application the equipment for which authorization is sought is not “covered” equipment1 prohibited from receiving an equipment authorization pursuant to section 2.903 of the FCC rules. If the equipment for which the applicant seeks authorization is produced by any of the entities identified on the current Covered List, including affiliates or subsidiaries of the named companies, the applicant must include an explanation on why the equipment is not “covered” equipment. Additional Explanation: - 47 CFR section 2.911(d)(5)(ii) Attestation Statement NEOLAB CONVERGENCE (“the applicant”) certifies that, as of the date of the filing of this application, the applicant ☐ - is / ☐ - is not identified on the Covered List (as a specifically named entity or any of its subsidiaries or affiliates) as an entity producing “covered” equipment. Thank you, Signature: Name: Kim Haneul Title (Senior Reasearch Engineer) Company: NEOLAB CONVERGENCE Tel #: +82-31-732-3750 1 - The Commission’s Covered List is published by the Public Safety and Homeland Security Bureau and posted on the Commission’s website. This Covered List, which is periodically updated, identifies particular equipment, produced by particular entities, that constitutes “covered” equipment. https://www.fcc.gov/supplychain/coveredlist . 2 - Letters should be placed on appropriate letterhead.

#1501, Mario Tower, 28, Digital-ro 30-gil, Guro-gu, Seoul, Korea 08389 Tel No : +82-2-2284-9241 Fax No : +82-2-3462-2983 Federal Communications Commission Authorization and Evaluation Division 7435 Oakland Mills Road Columbia, MD 21046 USA Date: July 08, 2024 SUBJECT: FCC Application for (FCC ID : 2AALG-NWP-F45) To Whom It May Concern: We, the undersigned, hereby authorize Su-jun Hwang at CTK on our behalf, to apply to the Federal Communications Commission on our equipment. Any and all acts carried out by CTK on our behalf shall have the same effect as acts of our own. This is to advise that we are in full compliance with the Anti- Drug Abuse Act. We, the applicant, are not subject to a denial of federal benefits pursuant to Section 5301 of the Anti-Drug Act of 1988, 21 USC853a, and no party to the application is subject to a denial of federal benefits pursuant to that section. Regards, Kim Haneul / Senior Reasearch Engineer NEOLAB CONVERGENCE

#1501, Mario Tower, 28, Digital-ro 30-gil, Guro-gu, Seoul, Korea 08389 Tel No : +82-31-732-3750 Fax No : +82-2-3462-2983 Federal Communications Commission Authorization and Evaluation Division Confidentiality Request regarding application for certification of FCC ID : 2AALG-NWP-F45 Pursuant to Sections 0.457 and 0.459 of the Commission’s Rules, we hereby request confidential treatment of information accompanying this application as outlined below: Exhibit Type File Name Block Diagram Schematics Schematics_PCB Layout Parts List Operational Description Block Diagram.pdf Schematics.pdf Schematics_PCB Layout.pdf Part List.pdf Operational Description.pdf The above materials contain trade secrets and proprietary information not customarily released to the public. The public disclosure of these materials may be harmful to the applicant and provide unjustified benefits to its competitors. The applicant understands that pursuant to Section 0.457 of the Rules, disclosure of this application and all accompanying documentation will not be made before the date of the Grant for this application. Sincerely, Kim Haneul / Senior Reasearch Engineer NEOLAB CONVERGENCE

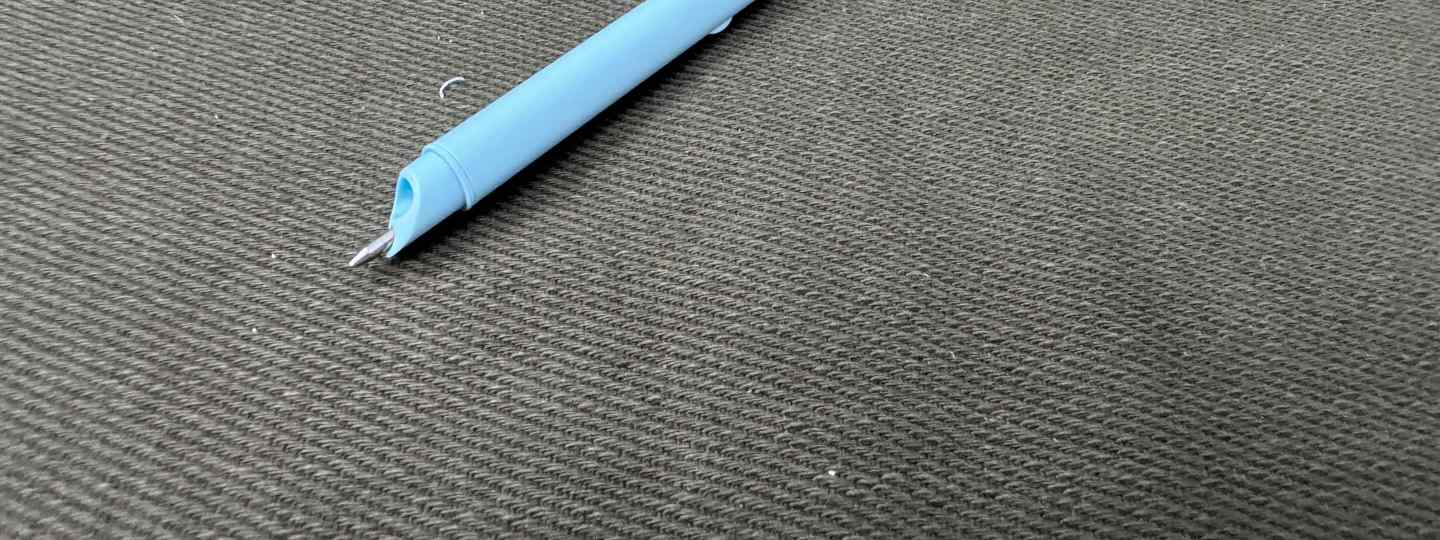

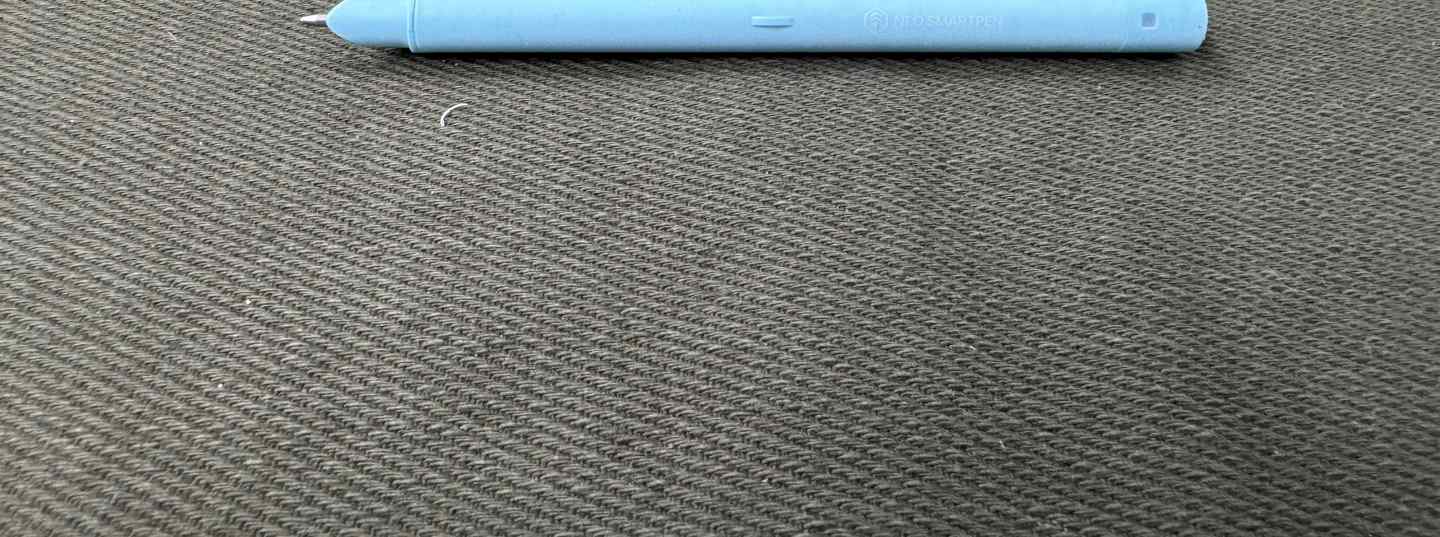

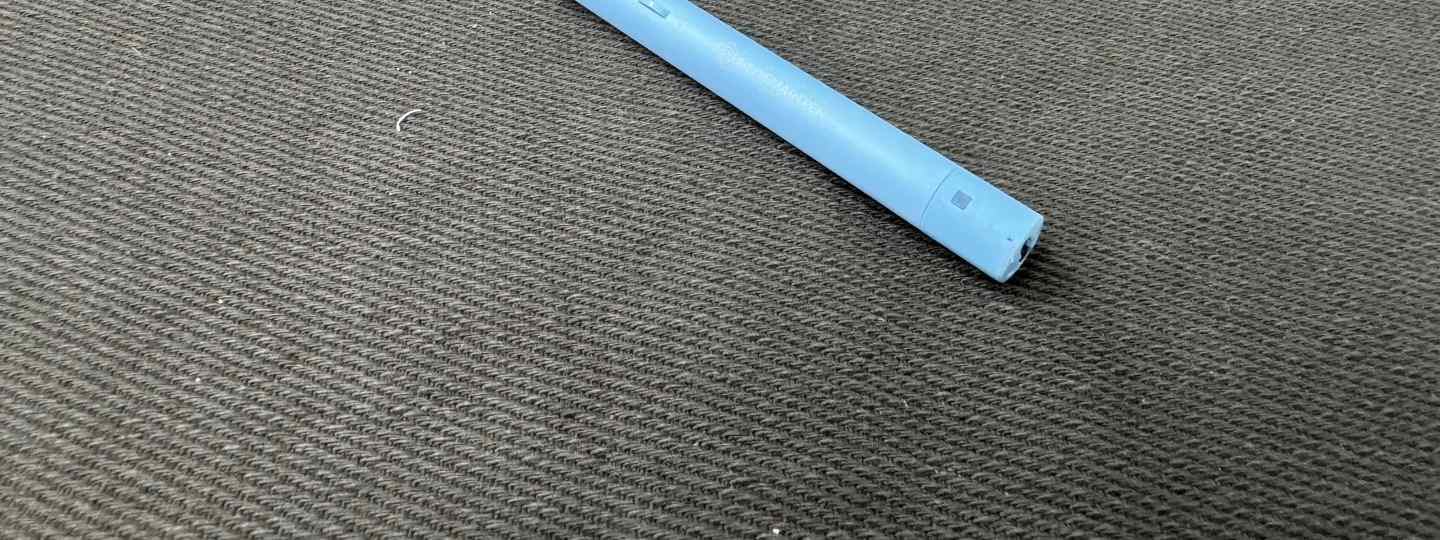

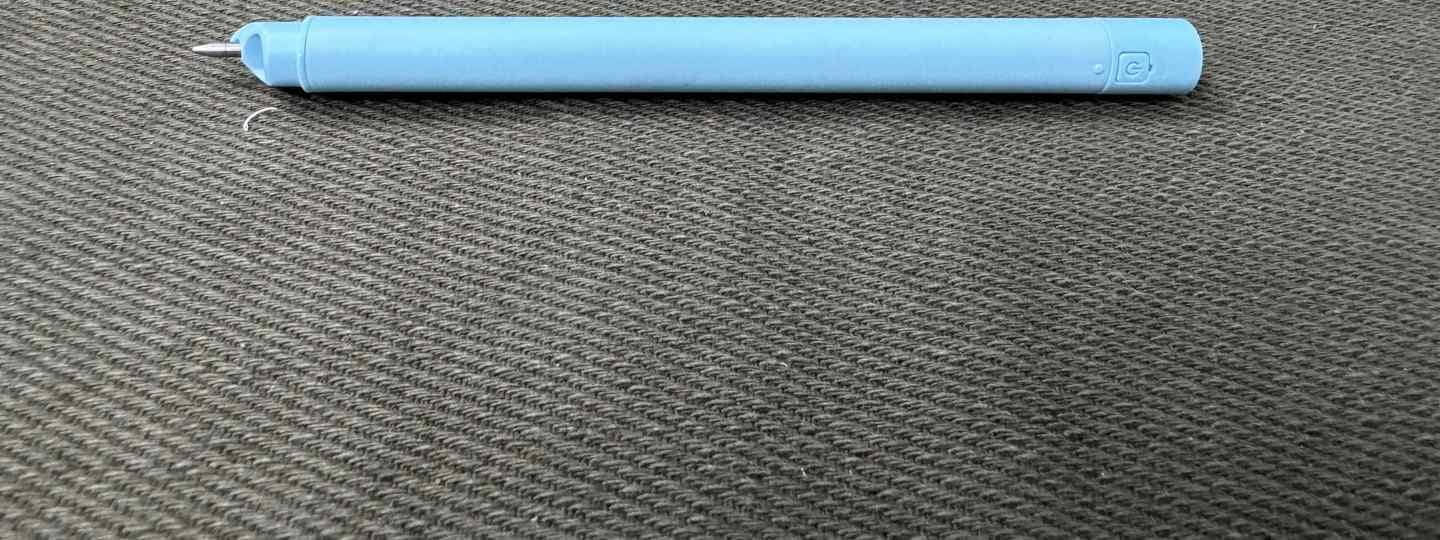

CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com EUT External Photographs CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com

CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com Label Photographs and Location Label

CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com EUT Internal Photographs CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com Antenna

CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com Page 1 of 3 RF EXPOSURE EVALUATION Applicant NEOLAB CONVERGENCE Applicant Address #1501, Mario Tower, 28, Digital-ro 30-gil, Guro-gu, Seoul, Korea 08389 Product Description SMARTPEN FCC ID 2AALG-NWP-F45 RF power 8.37 dBm (6.87 mW) Antenna type PCB Antenna Antenna Gain -0.08 dBi Frequency Range 2402 MHz - 2480 MHz Number of channels 40 CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com Page 2 of 3 ** RF Exposure Evaluation** Exemption Limits for Routine Evaluation SAR Test Exclusion Thresholds for 100 MHz - 6 GHz and ≤ 50 mm Approximate SAR Test Exclusion Power Thresholds at Selected Frequencies and Test Separation Distances are illustrated in the following Table, The equation and threshold in Note 1 must be applied to determine SAR test exclusion. Note 1: The 1-g and 10-g SAR test exclusion thresholds for 100 MHz to 6 GHz at test separation distances ≤ 50 mm are determined by : CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com Page 3 of 3 [(max. power of channel, including tune-up tolerance, mW)/(min. test separation distance, mm)]* [√f(GHz)] ≤ 3.0 for 1-g SAR and ≤ 7.5 for 10-g extremity SAR, where - f(GHz) is the RF channel transmit frequency in GHz - Power and distance are rounded to the nearest mW and mm before calculation - The result is rounded to one decimal place for comparison - 3.0 and 7.5 are referred to as the numeric thresholds in the step 2 below The test exclusions are applicable only when the minimum test separation distance is ≤ 50 mm and for transmission frequencies between 100 MHz and 6 GHz. When the minimum test separation distance is < 5 mm, a distance of 5 mm according to 4.1f) is applied to determine SAR test exclusion. Output Power: Mode Frequency (MHz) Maximum output power to antenna (mW) SAR Test Exclusion Threshold (mW) Bluetooth LE 2 480 6.87 10 Per FCC KDB 447498 D01v06, the SAR exclusion threshold for distances ≤50mm is defined by the following equation : [(max. power of channel, including tune-up tolerance, mW)/(min. test separation distance, mm)]* [√f(GHz)] ≤ 3.0 Base on the maximum conducted power of the antenna to use separation distance, SAR was not required; Bluetooth LE : [(6.87 / 5) * √ 2.480] = 2.16 ( ≤ 3.0) Result : As a result of the calculation above, the SAR test is exempt.

All Rights Reserved by RadinaCo., Ltd. 1. Antenna Configuration #1 #2 Hand PhantomNormal All Rights Reserved by RadinaCo., Ltd. 2. Tuned Antenna Configuration Z1 Z2 Z3 Z4 Z5 Z1 : 1 pF Z2 : 0.75 pF Z3 : 1 pF Z4 : 1.2 pF Z5 : 1.2 pF All Rights Reserved by RadinaCo., Ltd. S11 SC SWR Efficiency 2-1. Tuned Measurement Data #1 (normal) 1234567891011121314151617181920 Frequency [MHz] 24002405241024152420242524302435244024452450245524602465247024752480248524902497 Efficiency [dB] -5.14 -5.05 -4.90 -4.74 -4.65 -4.52 -4.33 -4.25 -4.34 -4.20 -4.27 -4.25 -4.34 -4.38 -4.31 -4.46 -4.71 -5.31 -5.58 -5.66 Efficiency [%] 30.6 31.3 32.4 33.6 34.3 35.3 36.9 37.6 36.8 38.0 37.4 37.5 36.8 36.5 37.1 35.8 33.8 29.4 27.7 27.2 TRG θ [dB] -6.37 -6.26 -6.08 -5.92 -5.82 -5.69 -5.49 -5.36 -5.47 -5.33 -5.37 -5.33 -5.43 -5.46 -5.37 -5.52 -5.72 -6.37 -6.62 -6.65 Gain θ Peak [dB] -2.58 -2.37 -2.24 -2.07 -1.99 -1.75 -1.22 -0.99 -1.07 -0.88 -0.80 -0.72 -0.86 -0.67 -0.75 -0.81 -0.98 -1.47 -1.73 -1.91 Gain θ Min [dB] -26.61 -26.20 -25.84 -25.42 -23.83 -22.75 -22.71 -21.35 -21.31 -21.29 -22.31 -20.71 -23.89 -21.60 -22.39 -24.28 -23.89 -26.87 -25.63 -21.30 TRG φ [dB] -11.20 -11.17 -11.12 -10.96 -10.91 -10.78 -10.63 -10.71 -10.72 -10.59 -10.77 -10.85 -10.85 -10.95 -10.95 -11.11 -11.53 -11.97 -12.30 -12.54 Gain φ Peak [dB] -4.03 -4.03 -3.69 -3.46 -3.23 -2.99 -2.96 -2.90 -2.63 -2.69 -2.89 -2.70 -2.75 -2.71 -2.64 -3.00 -3.47 -3.88 -4.19 -4.46 Gain φ Min [dB] -27.72 -27.44 -25.81 -25.09 -26.81 -31.64 -27.44 -28.11 -31.68 -30.34 -41.47 -31.59 -33.18 -37.65 -40.60 -36.29 -41.33 -41.12 -48.74 -31.01 UHRG [dB] -8.53 -8.50 -8.37 -8.25 -8.22 -8.10 -7.95 -7.92 -8.02 -7.93 -8.07 -8.08 -8.19 -8.25 -8.21 -8.40 -8.71 -9.30 -9.59 -9.70 UHRG/TRG [%] 45.7 45.2 45.0 44.6 43.9 43.8 43.5 42.9 42.9 42.4 41.7 41.4 41.2 41.0 40.8 40.4 39.8 39.9 39.7 39.4 H-Plane -8.94 -8.94 -8.76 -8.59 -8.65 -8.50 -8.35 -8.30 -8.48 -8.16 -8.29 -8.30 -8.41 -8.48 -8.41 -8.60 -8.87 -9.51 -9.78 -9.96 E1-Plane, AVG [dB] -6.83 -6.71 -6.59 -6.39 -6.33 -6.17 -5.94 -5.89 -5.94 -5.77 -5.77 -5.72 -5.85 -5.84 -5.78 -6.01 -6.13 -6.82 -7.04 -7.04 E2-Plane, AVG [dB] -6.33 -6.18 -5.97 -5.74 -5.69 -5.57 -5.33 -5.21 -5.32 -5.18 -5.20 -5.16 -5.31 -5.29 -5.25 -5.36 -5.60 -6.16 -6.38 -6.47 Peak Gain [dB] -0.54 -0.43 -0.08 0.26 0.39 0.68 1.01 1.17 1.23 1.32 1.29 1.41 1.31 1.44 1.42 1.24 0.96 0.50 0.22 0.01 Directivity [dB] 4.60 4.62 4.81 5.00 5.03 5.21 5.34 5.42 5.57 5.52 5.56 5.67 5.64 5.82 5.73 5.70 5.67 5.81 5.80 5.67 Minimum Gain [dB] -21.93 -22.58 -22.07 -21.45 -21.48 -20.84 -20.04 -19.51 -18.02 -20.65 -20.46 -20.05 -19.08 -18.03 -18.06 -19.43 -19.78 -23.40 -22.91 -19.38 Average Efficiency-4.65dB34.31% All Rights Reserved by RadinaCo., Ltd. S11 SC SWR Efficiency 2-4. Tuned Measurement Data #1 (Handphantom) 1234567891011121314151617181920 Frequency [MHz] 24002405241024152420242524302435244024452450245524602465247024752480248524902497 Efficiency [dB] -7.15 -7.05 -7.01 -6.86 -6.78 -6.67 -6.44 -6.38 -6.51 -6.41 -6.56 -6.52 -6.59 -6.61 -6.59 -6.80 -7.02 -7.60 -7.73 -7.81 Efficiency [%] 19.3 19.7 19.9 20.6 21.0 21.6 22.7 23.0 22.3 22.9 22.1 22.3 21.9 21.8 21.9 20.9 19.8 17.4 16.9 16.6 TRG θ [dB] -8.55 -8.46 -8.38 -8.22 -8.14 -8.06 -7.80 -7.71 -7.86 -7.75 -7.93 -7.86 -7.96 -8.00 -7.96 -8.21 -8.42 -9.07 -9.17 -9.23 Gain θ Peak [dB] -2.19 -2.15 -2.17 -1.95 -1.77 -1.75 -1.69 -1.26 -1.66 -1.58 -1.69 -1.76 -1.82 -1.65 -1.69 -2.02 -2.26 -2.92 -2.99 -3.24 Gain θ Min [dB] -22.44 -24.60 -24.70 -26.09 -25.93 -25.78 -25.98 -35.12 -31.94 -30.69 -29.19 -27.50 -26.70 -26.30 -25.05 -22.67 -23.99 -24.77 -21.53 -23.01 TRG φ [dB] -12.72 -12.62 -12.67 -12.55 -12.48 -12.29 -12.15 -12.16 -12.25 -12.15 -12.26 -12.28 -12.25 -12.25 -12.26 -12.37 -12.64 -13.03 -13.23 -13.36 Gain φ Peak [dB] -5.65 -5.56 -5.55 -5.80 -5.40 -5.26 -5.16 -5.28 -5.07 -5.06 -5.27 -5.22 -5.31 -5.44 -5.37 -5.56 -6.11 -6.49 -6.63 -6.99 Gain φ Min [dB] -30.98 -30.52 -34.16 -31.54 -30.08 -36.29 -35.40 -47.95 -33.70 -36.01 -34.42 -30.44 -42.04 -33.51 -29.67 -33.55 -28.32 -30.21 -29.72 -31.25 UHRG [dB] -11.04 -10.91 -10.85 -10.71 -10.63 -10.50 -10.24 -10.16 -10.24 -10.17 -10.32 -10.26 -10.33 -10.34 -10.30 -10.49 -10.72 -11.31 -11.43 -11.48 UHRG/TRG [%] 40.8 41.1 41.2 41.2 41.2 41.4 41.7 41.8 42.4 42.1 42.1 42.3 42.2 42.4 42.5 42.7 42.6 42.6 42.7 42.9 H-Plane -9.51 -9.46 -9.32 -9.28 -9.15 -9.10 -8.73 -8.80 -8.88 -8.80 -8.96 -8.89 -9.03 -9.00 -8.96 -9.17 -9.48 -10.09 -10.12 -10.19 E1-Plane, AVG [dB] -9.52 -9.36 -9.33 -9.11 -8.90 -8.70 -8.52 -8.25 -8.49 -8.26 -8.41 -8.19 -8.16 -8.22 -8.14 -8.30 -8.46 -9.03 -9.03 -9.08 E2-Plane, AVG [dB] -8.60 -8.43 -8.47 -8.34 -8.34 -8.20 -7.98 -7.95 -8.16 -8.04 -8.29 -8.33 -8.46 -8.55 -8.54 -8.82 -9.08 -9.84 -9.98 -9.97 Peak Gain [dB] -0.90 -0.80 -0.84 -0.62 -0.57 -0.42 -0.37 -0.08 -0.40 -0.32 -0.38 -0.46 -0.56 -0.45 -0.49 -0.79 -0.93 -1.55 -1.67 -1.88 Directivity [dB] 6.24 6.24 6.17 6.24 6.21 6.24 6.07 6.29 6.11 6.09 6.18 6.07 6.03 6.16 6.10 6.01 6.09 6.06 6.06 5.93 Minimum Gain [dB] -17.68 -18.24 -19.11 -18.57 -20.01 -19.37 -19.39 -20.27 -20.46 -19.27 -19.92 -20.10 -19.07 -19.12 -19.81 -18.72 -18.55 -20.79 -19.20 -19.80 Average Efficiency-6.83dB20.73% All Rights Reserved by RadinaCo., Ltd. ● y z x 2-3. #1 Antenna Radiation Patterns ● y z x Normal In Hand

TEST REPORT CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 Report No.: CTK-2024-01583 Page (1) / (31) Pages [QF-QP15-07] Ver.02 Project Number: CTK-R-2024-02916 1. Applicant ◦ Name : NEOLAB CONVERGENCE ◦ Address : #1501, Mario Tower, 28, Digital-ro 30-gil ,Guro-gu, Seoul, Korea 08389 ◦ Date of Receipt : 2024-05-22 2. Manufacturer ◦ Name : NEOLAB CONVERGENCE ◦ Address : #1501, Mario Tower, 28, Digital-ro 30-gil ,Guro-gu, Seoul, Korea 08389 3. Use of Report : For FCC Conformance 4. Test Sample / Model: SMARTPEN / NWP-F45 5. Date of Test : 2024-06-03 to 2024-06-04 6. Test Standard(method) used : FCC 47 CFR part 15 subpart C 15.247 ANSI C63.10-2013 7. Testing Environment: refer to 8 page 8. Test Results : Compliance 9. Location of Test : Permanent Testing Lab On Site Testing (Address : (Unhak-Dong) 5, Dongbu-ro 221beon-gil, Cheoin-gu, Yong-in-si, Gyeonggi-do, Korea) The results shown in this test report refer only to the sample(s) tested unless otherwise stated. This report cannot be reproduced or copied without the written consent of CTK. Approval Tested by Su-jun Hwang: (Signature) Technical Manager Won-Jae Hwang: (Signature) Remark. This report is not related to KOLAS accreditation and relevant regulation. 2024-06-04 CTK Co., Ltd. CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 Report No.: CTK-2024-01583 Page (2) / (31) Pages [QF-QP15-07] Ver.02 Project Number: CTK-R-2024-02916 REPORT REVISION HISTORY Date Revision Page No 2024-06-04 Issued (CTK-2024-01583) all This report shall not be reproduced except in full, without the written approval of CTK Co., Ltd. This document may be altered or revised by CTK Co., Ltd. personnel only, and shall be noted in the revision section of the document. Any alteration of this document not carried out by CTK Co., Ltd. will constitute fraud and shall nullify the document. CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 Report No.: CTK-2024-01583 Page (3) / (31) Pages [QF-QP15-07] Ver.02 Project Number: CTK-R-2024-02916 CONTENTS 1. General Product Description ........................................................................................ 4 1.1 Applicant Information ......................................................................................... 4 1.2 Product Information ............................................................................................ 4 1.3 Peripheral Devices .............................................................................................. 4 1.4 Model Differences ............................................................................................... 4 2. Accreditations ........................................................................................................... 5 2.1 Laboratory Accreditations and Listings .................................................................. 5 2.2 Calibration Details of Equipment Used for Measurement .......................................... 5 3. Test Specifications ..................................................................................................... 6 3.1 Standards.......................................................................................................... 6 3.2 Mode of operation during the test ......................................................................... 7 3.3 Device Modifications ........................................................................................... 7 3.4 Maximum Measurement Uncertainty ..................................................................... 7 3.5 Test Software ..................................................................................................... 7 3.6 Testing Environment ........................................................................................... 8 4. Technical Characteristic Test ........................................................................................ 9 4.1 6dB Bandwidth ................................................................................................... 9 4.2 Maximum peak Conducted Output Power ............................................................. 12 4.3 Transmitter Power Spectral Density..................................................................... 14 4.4 Conducted Spurious emission ............................................................................ 16 4.5 Radiated Emission ............................................................................................ 18 4.6 AC Conducted Emissions ................................................................................... 28 APPENDIX A – Test Equipment Used For Tests ................................................................. 31 CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 Report No.: CTK-2024-01583 Page (4) / (31) Pages [QF-QP15-07] Ver.02 Project Number: CTK-R-2024-02916 1. General Product Description 1.1 Applicant Information Company NEOLAB CONVERGENCE Contact Point #1501, Mario Tower, 28, Digital-ro 30-gil ,Guro-gu, Seoul, Korea 08389 Contact Person Name : Kim Haneul E-mail : [email protected] Tel : +82-31-732-3750 Fax : +82-02-3462-2983 1.2 Product Information FCC ID 2AALG-NWP-F45 Product Description SMARTPEN Model name NWP-F45 Variant Model name - Operating Frequency 2 402 MHz - 2 480 MHz RF Output Power 8.37 dBm (6.87 mW) Antenna Specification Antenna type : PCB Antenna Peak Gain : -0.08 dBi Number of channels 40 Channel Spacing 2 MHz Type of Modulation GFSK Power Source DC 3.70 V Hardware Rev 1.00 Software Rev 1.00 RF Power setting in Test SW Initial value 1.3 Peripheral Devices Device Manufacturer Model No. Serial No. Note Computer HP 15-bs563TU CND772353R5S AC/DC Adapter HP HSTNN-LA40 - 1.4 Model Differences…

Text truncated - open the document above for the full version.

CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com Test Setup Photos and Configuration Radiated Electric Field Emissions CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com Conducted Test CTK Co., Ltd. (Ho-dong), 113, Yejik-ro, Cheoin-gu, Yongin-si, Gyeonggi-do, Korea Tel: +82-31-339-9970 Fax: +82-31-624-9501 www.e-ctk.com AC Power Line Emissions measurement
