KNFRSTXRemote Control Transmitter

SPAL USA
Remote Control Transmitter - FCC ID KNFRSTX - SPAL USA
Click to zoom

Application Details

Equipment Class
DSC - Part 15 Security/Remote Control Transmitter
Date of Grant
Oct 31, 2002
Application Purpose
Original Equipment
Date of Application
Oct 31, 2002
Equipment Note
Remote Control Transmitter
Frequency Range
303.87500000 - 303.87500000
Company
SPAL USA
Country
United States

Documents & Files

Select a file to view

Users Manual

β†—

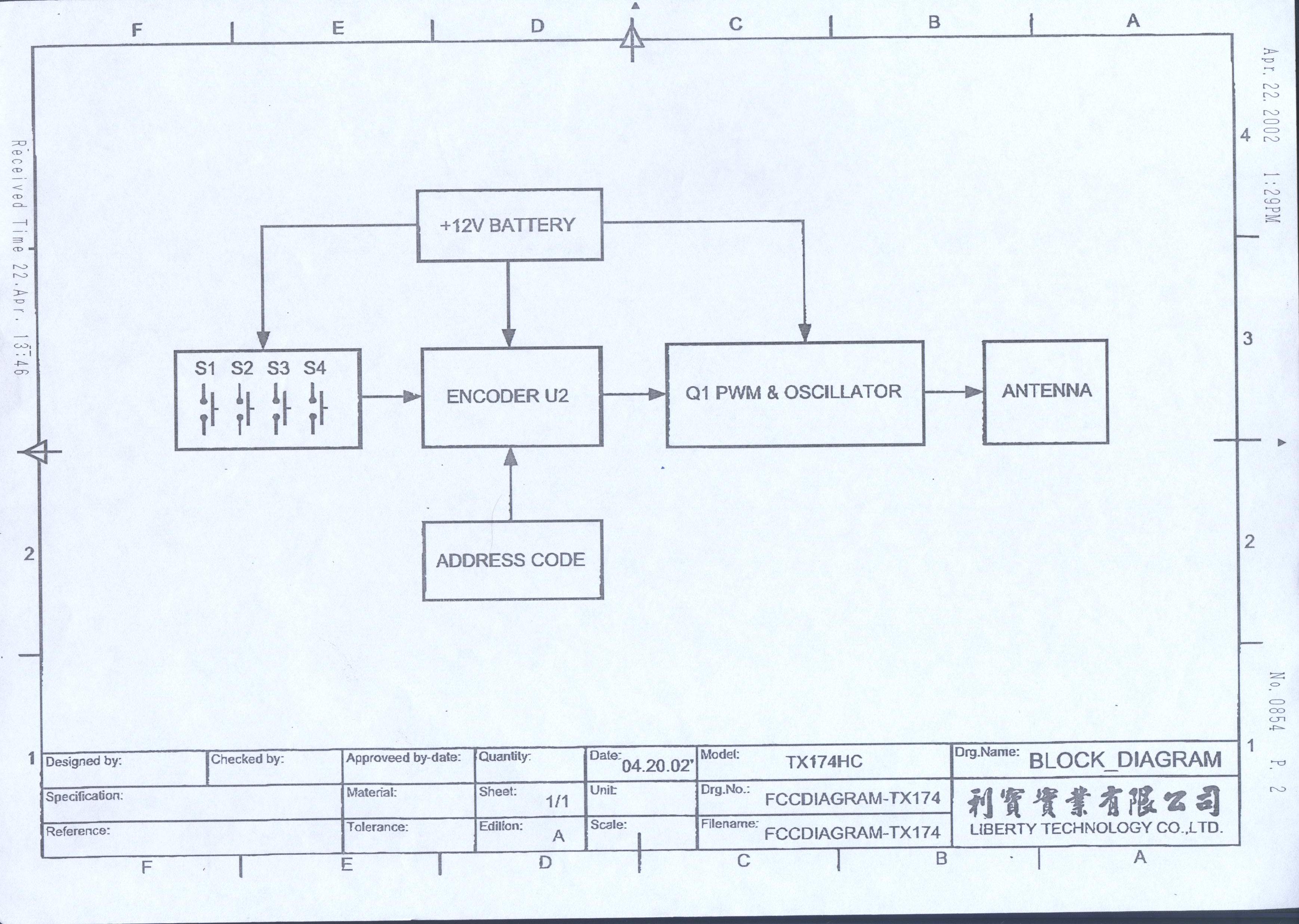

Block Diagram

β†—

External Photos

β†—

ID Label/Location Info

β†—

Internal Photos

β†—

Operational Description

β†—

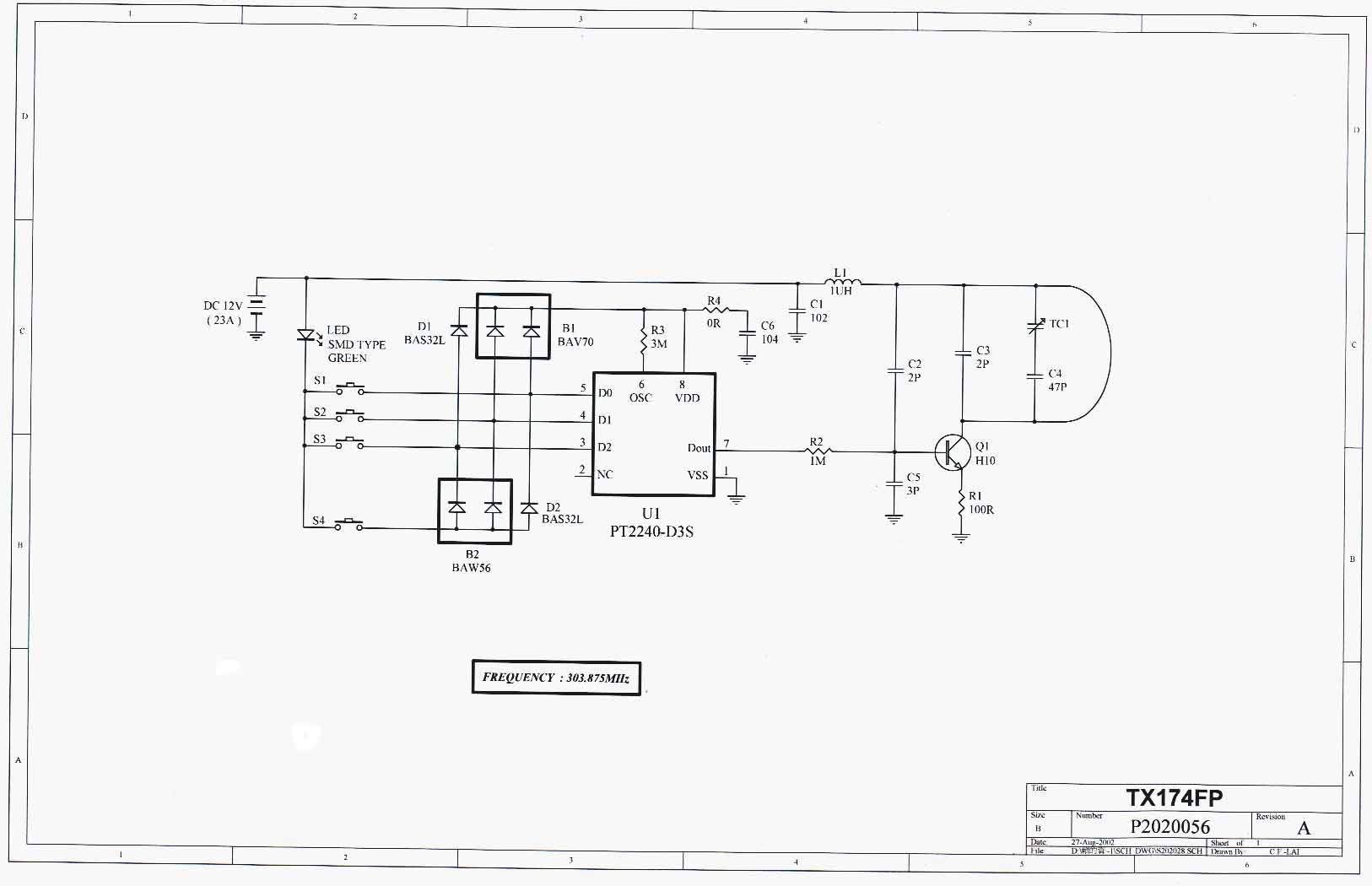

Schematics

β†—

Test Report

β†—

Test Setup Photos

β†—

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

External Photos

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. - EUT top and bottom side

ID Label/Location Info

Sample of FCC ID Label FCC ID KNFRSTX THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS. (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED , INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.

Internal Photos

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. - Main board component and solder side Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. - EUT inside and case inside

Operational Description

FCC ID:KNFRSTX Operational Description of the equipment This is a car-used controller which is designed to operate two or more functions. Both doors and five other functions can be controlled with AMENITY four button remote control. The detailed circuit functions are described as below: PRODUCT Remote controller (TX) MODEL NO. Tx174FP POWER SUPPLY 12Vdc(Battery) CABLE N/A I/O PORT/INTERFACE N/A FREQUENCY BAND 303.875MHz CARRIER FREQUENCY 303.875MHz NUMBER OF CHANNEL 1 CHANNEL SPACING N/A RF OUTPUT POWER -25 dBm (eirp) I.F. & L.O. L.O 303.875MHz MODULATION TYPE ASK BIT RATE OF TRANSMISSION 4 kbps ANTENNA TYPE Loop Antenna integrated on PCB

Test Report

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.:A02081407 ReportNo.:FCCA02081407-01 Page: 2 of 19 Issued Date:Nov. 01, 2002 FCC ID:KNFRSTX Table of Contents 1. DOCUMENT POLICY AND TEST STATEMENT.................................................. 3 1.1 DOCUMENT POLICY.......................................................................................... 3 1.2 TEST STATEMENT............................................................................................. 3 2. DESCRIPTION OF EUT AND TEST MODE......................................................... 4 2.1 GENERAL DESCRIPTION OF EUT.................................................................... 4 2.2 DESCRIPTION OF EUT INTERNAL DEVICE..................................................... 4 2.3 DESCRIPTION OF TEST MODE........................................................................ 4 2.4 DESCRIPTION OF SUPPORT UNIT................................................................... 5 3. DESCRIPTION OF APPLIED STANDARDS........................................................ 5 4. CONDUCTED EMISSION TEST.......................................................................... 5 5. RADIATED EMISSION TEST............................................................................... 6 5.1 RADIATED EMISSION LIMIT.............................................................................. 6 5.2 TEST EQUIPMENT............................................................................................. 7 5.3 TEST SET-UP..................................................................................................... 8 5.4 TEST PROCEDURE............................................................................................ 8 5.5 EUT OPERATING CONDITION........................................................................... 8 5.6 RADIATED EMISSION TEST RESULT............................................................... 9 6. BAND EDGE TEST............................................................................................ 10 6.1 BAND EDGE LIMIT............................................................................................10 6.2 TEST EQUIPMENT............................................................................................10 6.3 TEST SET-UP....................................................................................................11 6.4 TEST PROCEDURE...........................................................................................11 6.5 EUT OPERATING CONDITION.....................................................................11 6.6 BAND EDGE TEST RESULT..............................................................................11 7. FREQUENCY BANDWIDTH............................................................................... 13 7.1 FREQUENCY BANDWIDTH LIMIT....................................................................13 7.2 TEST EQUIPMENT............................................................................................13 7.3 TEST SET-UP....................................................................................................13 7.4 TEST PROCEDURE...........................................................................................14 7.5 EUT OPERATING CONDITION.....................................................................14 7.6 FREQUENCY BANDWIDTH TEST RESULT.................................................14 8. RELEASE OR OPERATING TIME...................................................................... 16 8.1 RELEASE TIME OR OPERATING LIMIT...........................................................16 8.2 TEST EQUIPMENT............................................................................................16 8.3 TEST SET-UP....................................................................................................16 8.4 TEST PROCEDURE............................................................................................16 8.5 EUT OPERATING CONDITION...........................................................................17 8.6 RELEASE OR OPERATING TIME TEST RESULT..............................................17 9. PHOTOS OF TESTING....................................................................................... 18 10. TERMS OF ABRIVATION................................................................................. 19 Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.:A02081407 ReportNo.:FCCA02081407-01 Page: 3 of 19 Issued Date:Nov. 01, 2002 FCC ID:KNFRSTX 1. DOCUMENT POLICY AND TEST STATEMENT 1.1 DOCUMENT POLICY - The report shall not be reproduced except in full, without the written approval of SRT Lab, Inc. - The report must not be used by the applicant to claim that the product is endorsed by NVLAP. - The NVLAP logo applies only to the applicable standards specified in this report. 1.2 TEST STATEMENT - The test results in the report apply only to the unit tested by SRT Lab. - There was no deviation from the requirements of test standards during the test. - The new battery power source 12 Vdc, was used during the test. Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.:A02081407 ReportNo.:FCCA02081407-01 Page: 4 of 19 Issued Date:Nov. 01, 2002 FCC ID:KNFRSTX 2. DESCRIPTION OF EUT AND TEST MODE 2.1 GENERAL DESCRIPTION OF EUT PRODUCT Remote controller (TX) MODEL NO. Tx174FP POWER SUPPLY 12Vdc(Battery) CABLE N/A I/O PORT/INTERFACE N/A FREQUENCY BAND 303.875MHz CARRIER FREQUENCY 303.875MHz NUMBER OF CHANNEL 1 CHANNEL SPACING N/A RF OUTPUT POWER -25 dBm (eirp) I.F. & L.O. L.O 303.875MHz MODULATION TYPE ASK BIT RATE OF TRANSMISSION 4 kbps ANTENNA TYPE Loop Antenna integrated on PCB NOTE: The EUT is the transmitter part of a remote cont…

Text truncated - open the document above for the full version.

Test Setup Photos

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. - Radiated test

Contact Information

Applicant

Dan McNeal(QC/Engineering Manager)
[email protected]800-345-0327Fax: 800-654-7725

Test Firm

Spectrum Research & Testing Lab.Linda Chiang
[email protected]886-3-498-7684Fax: 886-3-498-6528

Technical Specifications

#Rule PartsFrequency RangePower Output
115.231303.875 MHz - 303.875 MHz-
