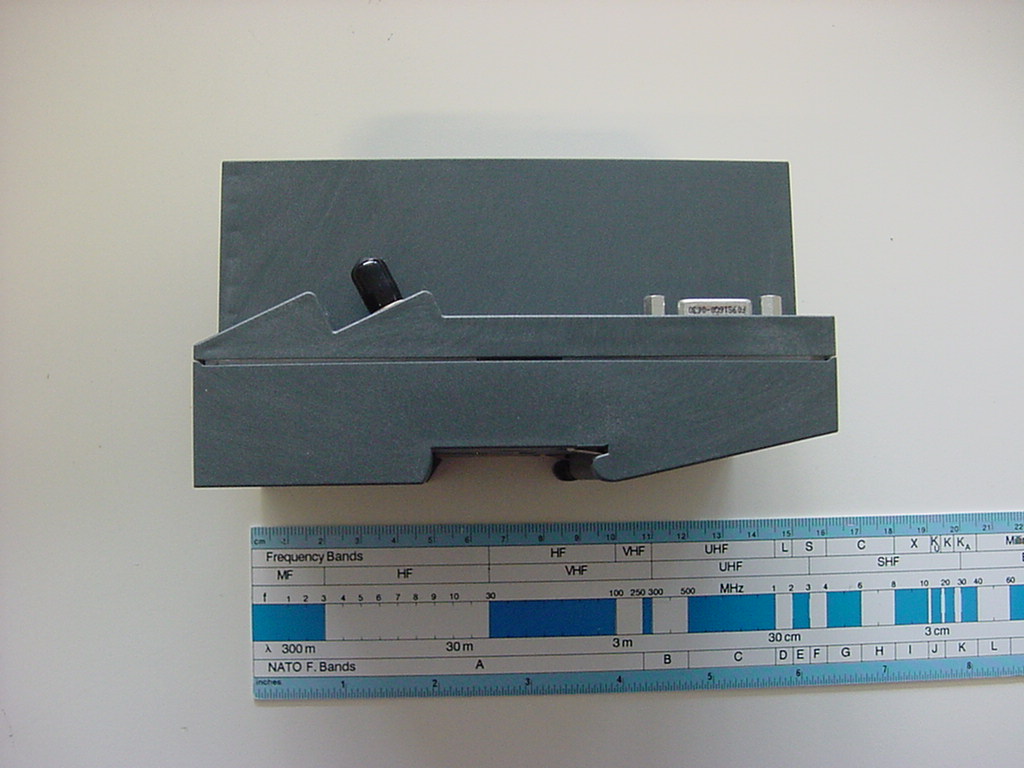

LYHIWPBV12.4/5 GHz IEEE 802.11a/b/g IWLAN/PB Link

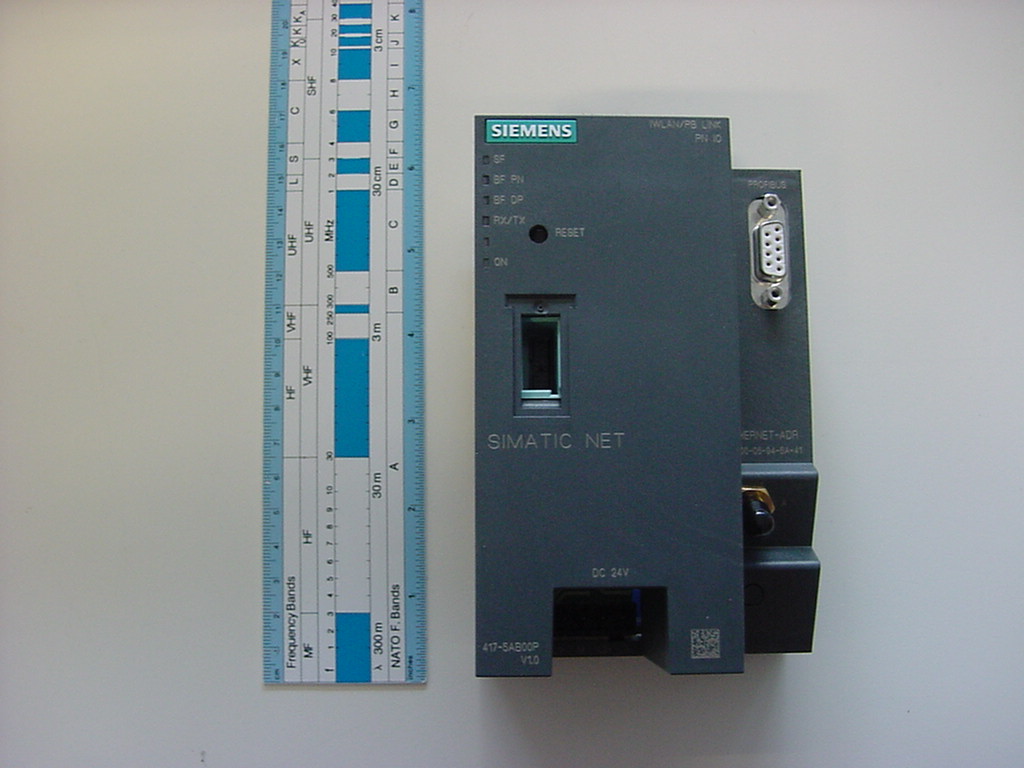

SIMATIC NET S7 - CPs für Industrial Ethernet Handbuch Teil B7 (Vorabversion 11.2005) LED - Anzeigen Netzübergang IWLAN/PB Link PN IO 6GK1417 - 5AB00ab Ausgabestand 1 (Firmware - Stand V 1.0) Antenne: Anschluss an Ind. Wireless Lan Anschluss an PROFIBUS: 9 - polige Sub - D - Buchse C - PLUG Spannungsversorgung Produkthinweise B7 - 2 Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 Ausgabe 1/2005 C79000- G8900- C200- 01_vorabversion_01 Produkthinweise Produktbezeichnungen In dieser Beschreibung finden Sie Informationen zum Produkt SIWLAN/PB Link PN IO Bestell - Nr.: 6GK1417 - 5AB00 In Papierform beiliegende Produktinformation Hinweis Sämtliche Hinweise in der Produktinformation, die dem hier beschriebenen Gerät beiliegt, sind gültig und unbedingt zu beachten. Inhalt B7 - 3 Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 Ausgabe 1/2005 C79000- G8900- C200- 01_vorabversion_01 Inhalt Inhalt - Teil A S7 - CPs - allgemeine Informationensiehe allgemeiner Teil. . . . . . . . . . . . . . . . . . Hinweis Beachten Sie bitte den hier genannten Teil A des Handbuches; dieser gehört ebenfalls zur Beschreibung des CPs / Link. Unter anderem finden Sie dort die Er- klärung der verwendeten Sicherheitshinweise, die Literaturhinweise sowie weitere Informationen, die für alle S7 - CPs / IE/PB Link für Industrial Ethernet gelten. Zum vorliegenden Teil B des Handbuches gehört folgender Ausgabestand des All- gemeinen Teiles A: ab 12/2004 Sie können den aktuellen Allgemeinen Teil A auch über Internet beziehen: http://www4.ad.siemens.de/view/cs/de/8777865 Inhalt - Teil B7 1 AufbauB7 - 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Montage und InbetriebsetzungB7 - 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1So gehen sie vorB7 - 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.1.1SpannungsversorgungB7 - 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.2C - PLUG (Configuration Plug)B7 - 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Technische DatenB7 - 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Aufbau B7 - 4 Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 Ausgabe 1/2005 C79000- G8900- C200- 01_vorabversion_01 1 Aufbau LED - Anzeigen Anschluss an PROFIBUS: 9 - polige Sub - D - Buchse C - PLUG Antenne: Anschluss an Ind. Wireless Lan Spannungsversorgung Reset - Button Bild 1-1 Das IWLAN/PB Link PN IO entspricht dem Gehäuse des Power Rail Booster. Es wird auf eine 15mm oder 7,5 mm Standard - Normprofilschiene aufgeschnappt. Über einen Anschlussstecker werden entweder eine Antenne für RCoax oder eine Antenne für ein IWLAN - Funkfeld angeschlossen. Mit Schutzart IP20 ist das IWLAN/PB Link PN IO für die Montage im Schaltschrank geeignet. Die Anschlüsse und Anzeigeelemente befinden sich ausschließlich auf der Front- seite; der optional einsetzbare C - PLUG befinden sich unter einer Abdeckung ebenfalls auf der Frontseite. Weitere konstruktive Merkmale: Slüfterloser Betrieb; Seine R - SMA - Schnittstelle für den Anschluss von Antennen; S9 - polige SUB - D - Buchse zum Anschluss des IWLAN/PB Link PN IO an PROFIBUS; Seine 4 - polige Klemmleiste für den Anschluss einer redundanten externen Ver- sorgungsspannung von DC 24 V; SLED - Anzeigen; Achtung Der Austausch des C - PLUG darf nur im spannungslosen Zustand erfolgen! 2 Montage und Inbetriebsetzung B7 - 5 Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 Ausgabe 1/2005 C79000- G8900- C200- 01_vorabversion_01 2 Montage und Inbetriebsetzung 2.1So gehen sie vor Gehen Sie gemäß der folgenden Darstellung vor; beachten sie bitte die zusätzli- chen Hinweise in diesem Kapitel. Die Montage und die Projektierung können zu- nächst unabhängig voneinander durchgeführt werden. Laden bzw. aktualisieren Sie die Datenbasis (Projektierung) des zugehörigen PROFINET IO - Controllers Montieren Sie IWLAN/PB Link PN IO auf einer Hutschiene Schließen Sie die Stromversor- gung an. Schließen Sie das Gerät an PROFIBUS und über die Antenne an WLAN an. Installieren Sie auf einem PG/PC die Projektiersoftware STEP 7 Konfigurieren Sie IWLAN/ PB Link PN IO als S7 - 300 Station mit HW Konfig. Schalten Sie die Stromversor- gung ein. Laden Sie die Datenbasis (Pro- jektierung) von STEP 7 aus in das IWLAN/PB Link PN IO. Projektierung: (siehe auch Kap. 4):Montage: Weisen Sie dem IWLAN/ PB Link PN IO eine IP - Adresse zu. Konfigurieren Sie das IW- LAN/PB Link PN IO als IO - Device an einem PN - IO - System (Proxy mit angeschlosse- nem DP - Mastersystem) Einsatz nur als Netzübergang siehe Kap.4.1 Einsatz als PROFINET IO - Device und als Netzübergang siehe Kap.4.2 Weisen Sie dem IWLAN/ PB Link PN IO einen Ge- rätenamen zu. Übernehmen Sie die im PRESET - PLUG projektierten Voreinstellungen wie in Kap.2.2 beschrieben. 2 Montage und Inbetriebsetzung B7 - 6 Netzübergang IWLAN/PB Link PN IO für Industrial Ethernet / Handbuch Teil B9 Ausgabe 1/2005 C79000- G8900- C200- 01_vorabversion_01 LED - Anzeigen Anschluss an PROFIBUS: 9 - polige Sub - D - Buchse C - PLUG / PRESET PLUG Antenne: Anschluss an Ind. Wireless Lan Spannungsversorgung Reset - Button Bild 2-1 Achtung Wichtige Hinweise zu Montage und Betrieb: SDie Montage muss so erfolgen, daß die oberen und unteren Lüftungsschlitze der Baugruppe nicht verdeckt werden und eine gute Durchlüftung möglich ist. Hinweis Der PROFIBUS - Anschluss kann auch bei eingeschalteter Vesorgungsspannung vorgenommen werden. Hinweis Die Anforderungen nach EN61000 - 4 - 5, Surge Prüfung auf Spannungsversor- gungsleitungen, werden nur erfüllt bei Einsatz eines Blitzductor VT AD 24V Art. Nr. 918 402 . Hersteller: DEHN+SÖHNE GmbH+Co.KG Hans Dehn Str.1 Postfach 1640 D - 92306 Neu- markt 2 Montage und…
