MKFARI58SECURITY SYSTEM SMART SIREN II

Kenwo Industries Limited
SECURITY SYSTEM SMART SIREN II - FCC ID MKFARI58 - Kenwo Industries Limited
Click to zoom

Application Details

Equipment Class
DSC - Part 15 Security/Remote Control Transmitter
Date of Grant
Jul 11, 2005
Application Purpose
Original Equipment
Date of Application
Jul 11, 2005
Equipment Note
SECURITY SYSTEM SMART SIREN II
Frequency Range
433.92000000 - 433.92000000
Company
Kenwo Industries Limited
Country
Hong Kong

Documents & Files

Select a file to view

Users Manual

↗

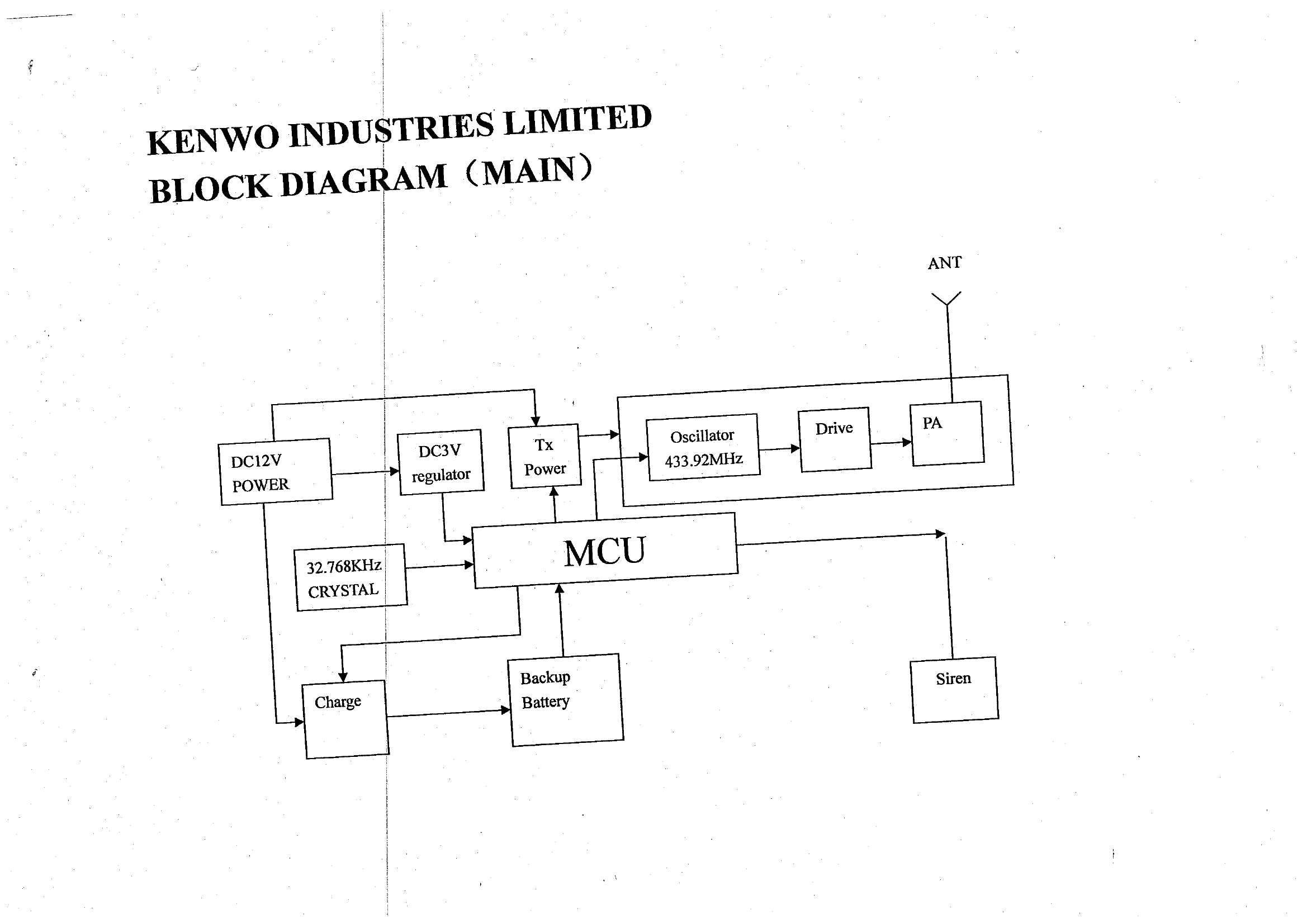

Block Diagram

↗

External Photos

↗

ID Label/Location Info

↗

Internal Photos

↗

Operational Description

↗

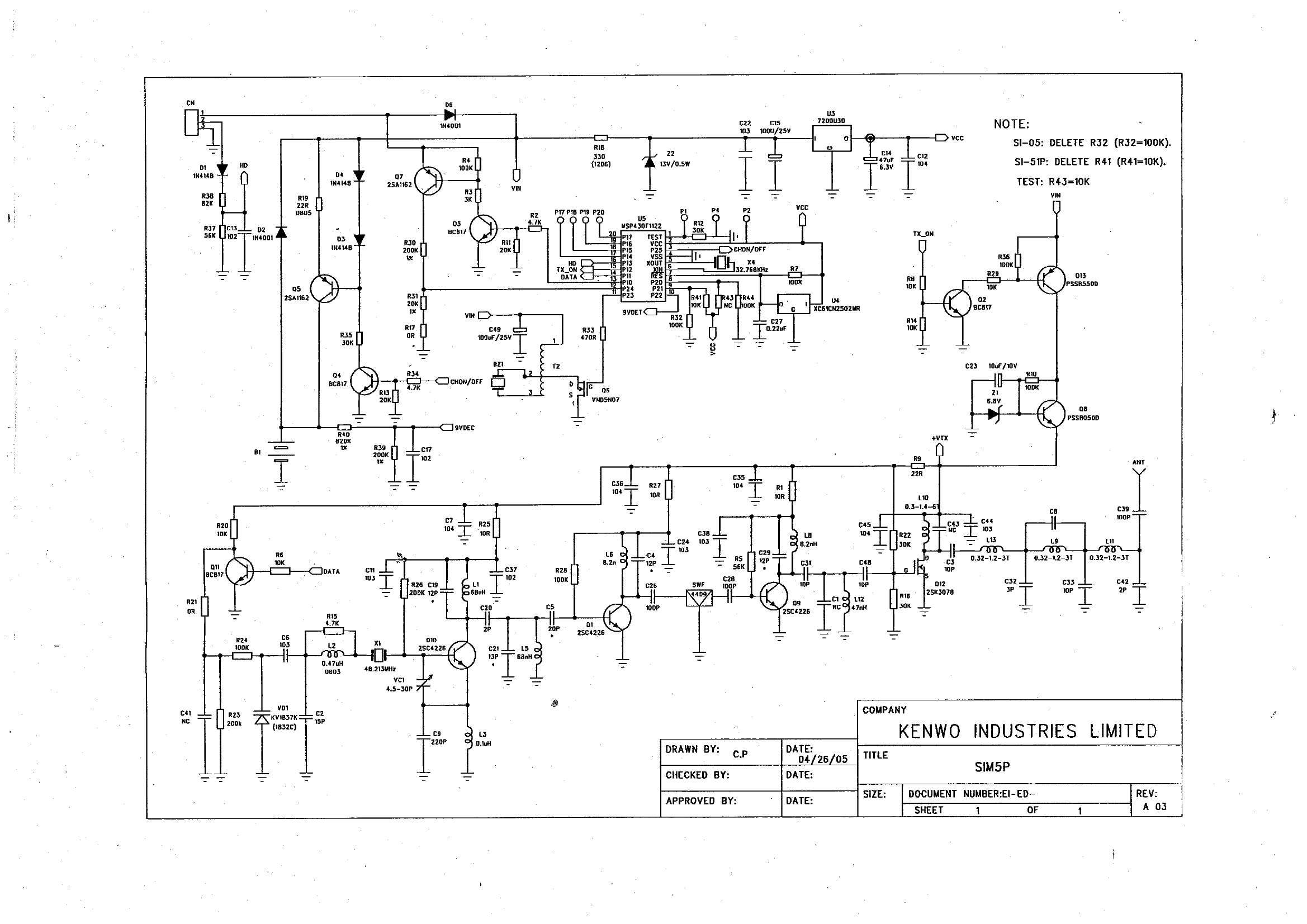

Schematics

↗

Test Report

↗

Test Setup Photos

↗

Document Text

Text extracted from the exhibit documents filed with the FCC. Open a document above to read the original.

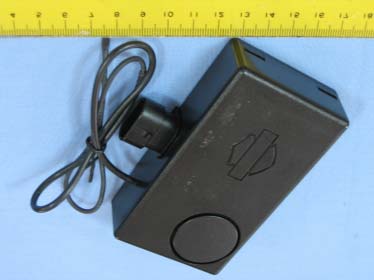

External Photos

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan Tel: 886-3-4987684 Fax: 886-3-4986528 Photo Page: 1 of 1 PHOTOS OF EUT

ID Label/Location Info

Sample of FCC ID Label

Internal Photos

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan Tel: 886-3-4987684 Fax: 886-3-4986528 Photo Page: 1 of 2 PHOTOS OF EUT Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan Tel: 886-3-4987684 Fax: 886-3-4986528 Photo Page: 2 of 2 PHOTOS OF EUT

Operational Description

FCC ID: MKFARI58 Operational Description of the equipment PRODUCT Security system smart siren II MODEL NO. 68328-06 POWER REQUIREMENTS DC 12.6 V FREQUENCY BAND UHF CARRIER FREQUENCY 433.920 MHz NUMBER OF CHANNEL 1 MODULATION TYPE FSK MODE OF OPERATION Simplex BIT RATE OF TRANSMISSION 1000 Bit/S OPERATING TEMPERATURE RANGE -40~+60 NOTE : For more detailed features, please refer to the manufacturer’s specification or User’s Manual of EUT.

Test Report

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.:A05061002 Report No.:FCCA05061002 Page:2 of 22 Date:June 15, 2005 FCC ID:MKFARI58 Table of Contents 1. DOCUMENT POLICY AND TEST STATEMENT................................................ 3 1.1 DOCUMENT POLICY ........................................................................................ 3 1.2 TEST STATEMENT............................................................................................ 3 1.3 EUT MODIFICATION ......................................................................................... 3 2. DESCRIPTION OF EUT AND TEST MODE ...................................................... 4 2.1 GENERAL DESCRIPTION OF EUT .................................................................. 4 2.2 DESCRIPTION OF EUT INTERNAL DEVICE.................................................... 4 2.3 DESCRIPTION OF TEST MODE ....................................................................... 4 2.4 DESCRIPTION OF SUPPORT UNIT ................................................................. 5 3. DESCRIPTION OF APPLIED STANDARDS ...................................................... 5 4. CONDUCTED EMISSION TEST ........................................................................ 6 4.1 CONDUCTED EMISSION LIMIT........................................................................ 6 4.2 TEST EQUIPMENT............................................................................................ 6 4.3 TEST SETUP..................................................................................................... 7 4.4 TEST PROCEDURE .......................................................................................... 7 4.5 EUT OPERATING CONDITION ......................................................................... 7 4.6 TEST RESULT ................................................................................................... 8 5. RADIATED EMISSION TEST ............................................................................. 9 5.1 RADIATED EMISSION LIMIT............................................................................. 9 5.2 TEST EQUIPMENT...........................................................................................10 5.3 TEST SET-UP...................................................................................................11 5.4 TEST PROCEDURE .........................................................................................12 5.5 EUT OPERATING CONDITION ........................................................................12 5.6 RADIATED EMISSION TEST RESULT.............................................................13 6. BAND EDGE TEST .............................................................................................14 6.1 LIMIT .................................................................................................................14 6.2 TEST EQUIPMENT...........................................................................................14 6.3 TEST RESULT ..................................................................................................15 7. 20DB BANDWIDTH...........................................................................................16 7.1 LIMIT .................................................................................................................16 7.2 TEST EQUIPMENT...........................................................................................16 7.3 TEST SET-UP...................................................................................................16 7.4 TEST PROCEDURE .........................................................................................16 7.5 EUT OPERATING CONDITION ........................................................................16 7.6 TEST RESULT ..................................................................................................17 8. RELEASE TIME ..................................................................................................18 8.1 LIMIT .................................................................................................................18 8.2 TEST EQUIPMENT...........................................................................................18 8.3 TEST SET-UP...................................................................................................18 8.4 TEST PROCEDURE .........................................................................................18 8.5 EUT OPERATING CONDITION ........................................................................18 8.6 TEST RESULT ..................................................................................................19 9. PHOTOS OF TESTING.................................................................................... 20 10. TERMS OF ABRIVATION............................................................................... 22 Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.:A05061002 Report No.:FCCA05061002 Page:3 of 22 Date:June 15, 2005 FCC ID:MKFARI58 1. DOCUMENT POLICY AND TEST STATEMENT 1.1 DOCUMENT POLICY - The report shall not be reproduced except in full, without the written approval of SRT Lab, Inc. - The report must not be used by the applicant to claim that the product is endorsed by NVLAP, TÜV, NEMKO and SRT. - The NVLAP logo applies only to the applicable standards specified in this report. 1.2 TEST STATEMENT - The test results in the report apply only to the unit tested by SRT Lab. - There was no deviation from the requirements of test standards during the test. - AC power source, 120 Vac/60 Hz, was used during the test. 1.3 EUT MODIFICATION - No modification in SRT Lab. Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City…

Text truncated - open the document above for the full version.

Test Setup Photos

PHOTOS OF TESTING - Conducted test - Radiated test (TX)

Contact Information

Applicant

Yick Keung Lau(Managing Director)
[email protected]85224153286Fax: 85224153799

Test Firm

Spectrum Research & Testing Laboratory, Inc.Cheng Ho
[email protected]886-3-4987684Fax: 886-3-4986528

Technical Specifications

#Rule PartsFrequency RangePower Output
115.231433.92 MHz - 433.92 MHz-
