NLB27198TXLow Power Transmitter (27.145MHz)

Fireman Sam Walkie Talkie 20 309 9611 D: Bedienungsanleitung GB: Operating instructions F: Mode d’emploi NL: Bedieningshandleiding I: Istruzioni per l’uso E: Instrucciones de uso P: Instruções de utilização S: Bruksanvisning N: Bruksanvisning DK: Betjeningsvejledning FIN: Käyttöohje TR: Kullanım Talimatnamesi GR: Όδηγίες λειτουργίας BG: Инструкция за експлоатация CZ: Návod k použití H: Kezelési utasítás HRV: Upute za uporabu PL: Instrukcja użytkowania RO: Instrucţiuni de folosire RUS: Инструкция по эксплуатации SK: Návod na použitie SI: Navodilo za uporabo UA: Посібник з експлуатації 5 3 2 1 4 2 x 9V Block 6F22/Set 9V Block 6F22 ©2014 Prism Art & Design Limited Achtung: Der Hersteller ist nicht verantwortlich für jedwede Radio- oder TV Störung, welche durch unautorisierte Modifikationen an dieser Ausstattung hervorgerufen wird. Solche Modifikationen können das Benutzungs- recht des Anwenders annullieren. ! Attention : Le fabricant n’est pas responsable des perturbations radio ou TV dues à des modifications non autorisées de cet équipement. De telles modifications peuvent annuler le droit d’utilisation de l’usager. ! D F Bedeutung des Symbols auf dem Produkt, der Verpackung oder Gebrauchsanleitung. Elektrogeräte sind Wertstoffe und gehören am Ende der Laufzeit nicht in den Hausmüll! Helfen Sie uns bei Umweltschutz und Ressourcenschonung und geben Sie dieses Gerät bei den entsprechenden Rücknahmestellen ab. Fragen dazu beantwortet Ihnen die für die Abfallbeseitigung zuständige Organisation oder Ihr Fachhändler. Signification du symbole sur le produit, l’emballage ou le mode d’emploi. Les appareils électriques sont des biens potentiellement recyclables et ne doivent pas être jetés avec les ordures ménagères à la fin de leur cycle de vie! Aidez-nous à protéger l’environnement et les ressources naturelles, déposez cet appareil auprès des services de collecte compétents. Si vous avez des questions à ce sujet, vous pouvez vous adresser à l’organisme responsable de la collecte des déchets ou à votre vendeur spécialisé. Vorsichtsmaßnahmen (Bitte aufbewahren!) 1. ACHTUNG! Für Kinder unter 3 Jahren nicht geeignet. Es besteht Ersti- ckungsgefahr wegen verschluckbarer Kleinteile! Bitte bewahren Sie diese Hinweise für eine eventuelle Korrespondenz auf. Farbliche und techni- sche Änderungen bleiben vorbehalten. 2. Verwenden Sie ausschließlich die dafür festgelegten Batterien ! Legen Sie sie so ein, dass die positiven und negativen Pole an der richtigen Stelle sind! Werfen Sie verbrauchte Batterien nicht in den Haushaltsmüll, son- dern bringen Sie sie zu einer Sammelstelle oder entsorgen Sie sie bei ei- nem Sondermülldepot. Entfernen Sie leere Batterien aus dem Spielzeug. Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden. Wie- deraufladbare Batterien sind vor dem Aufladen aus dem Spielzeug he- rauszunehmen. Wiederaufladbare Batterien dürfen ausschließlich unter der Aufsicht von Erwachsenen aufgeladen werden. Verwenden Sie keine unterschiedlichen Typen von Batterien und setzen Sie nicht gleichzeitig neue und gebrauchte Batterien ein. Schließen Sie die Verbindungsstege nicht kurz. Mischen Sie nicht neue und alte Batterien. Mischen Sie nicht Alkali-, Standard- (Kohle-Zink) und wiederaufladbare (Nickel-Cadmium) Batterien. Mesures de précaution (à conserver !) 1. ATTENTION! Ne convient pas aux enfants de moins de trois ans. Danger d’étouffement avec les petites pièces pouvant être avalées ! Conservez ces indications pour une éventuelle correspondance. Sous réserve de modifications techniques et relatives aux couleurs. 2. Utilisez uniquement les piles prévues à cet effet! Les piles ou accumu- lateurs doivent être mis en place en respectant la polarité. Ne jetez pas les piles usagées dans votre poubelle domestique mais apportez-les à un lieu de collecte ou jetez-les dans une décharge de déchets dangereux. Les piles ou accumulateurs usés doivent être enlevés du jouet. Les piles ne doivent pas être rechargées. Les accumulateurs doivent être enlevés du jouet avant d‘être chargés. Les accumulateurs doivent être chargés uniquement sous le contrôle d‘un adulte. Les différents types de piles ou accumulateurs ou des piles ou accumulateurs neufs et usagés ne doivent pas être mélangés. Les bornes d‘une pile ou d‘un accumulateur ne doivent pas être mises en court-circuit. Ne mélangez pas des piles neuves avec des anciennes. Ne mélangez pas piles alcalines, piles stand- ard (carbone-zinc) et piles rechargeables (nickel-cadmium). Konformitätserklärung gemäß Richtlinie 1999/5/EG (R&TTE) Hiermit erklärt Dickie-Spielzeug GmbH & Co. KG, dass sich dieses Modul 27198 & 40198 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die Original-Konformitätserklärung kann unter folgendem Internet-Link abgerufen werden: http://www.simba-dickie-group.de/de/konformitaetserklaerungen.shtml Déclaration de conformité Conformément à la directive 1999/5/CE (R&TTE) Par la présente, Dickie Spielzeug GmbH & Co. KG déclare que ce module 27198 & 40198 est conforme aux exigences essentielles et autres dispositions de la directive 1999/5/CE. La déclaration de conformité d‘origine peut être consultée sous le lien Internet suivant: http://www.simba-dickie-group.de/de/konformitaetserklaerungen.shtml Voorzorgsmaatregelen (bewaren s.v.p.!) 1. WAARSCHUWING! Niet geschikt voor kinderen jonger dan 3 jaar. Er be- staat gevaar voor verstikking vanwege kleine stukjes die ingeslikt kunnen worden! Deze adviezen s.v.p. bewaren voor eventuele correspondentie. Kleur- en technische veranderingen voorbehouden. 2. Gebruikt u uitsluitend de daarvoor voorgeschreven batterijen ! Plaatst u ze zo, dat de positieve en de negative pool zich op de juiste plaats bevinden! Gooit u gebruikte batterijen niet bij het huishoudelijk afval, maar brengt u ze naar een verzamelplaats of geeft u ze af bij een depot voor speciaal afval. Verwijdert u lege batterijen uit het speelgoed. Niet heroplaadb…

Text truncated - open the document above for the full version.

DICKIE TOYS HONG KONG LTD. 19/F, Prudential Tower, The Gateway, Harbour City, 21 Canton Road, Tsimshatsui, Kowloon, Hong Kong. FAX: (00852) 2735 5906 TEL: (00852) 2730 8124 E-mail: [email protected] Page 1 / 1 L:\HongKong\Electrical\ICT\03 - Clients\Dickie\Walkie Talkie 20 309 9611, 27198\Doc received\20140829 - FCC Letter\Authorization letter_J.DOC To Whom It May Concern: Please be advised that Applicant Name: Dickie Toys Hong Kong Limited Address: 19/F, Prudential Tower, The Gateway, Harbour City, 21 Canton Road, Tsimshatsui, Kowloon City: Hong Kong Country: China authorizes, Joey Leung, Project Engineer at TÜV Rheinland Hong Kong Ltd. to act on our behalf, until otherwise notified, for applications submitted to a Telecommunication Certification Body (TCB) recognized by the FCC. We certify that we are not subject to denial of federal benefits, that includes FCC benefits, pursuant to Section 5301 of the Anti-Drug Abuse ACT of 1988, U.S.C.862. Further, no party, as defined in 47 CFR 1.2002 (b), to the application is subject to denial of federal benefits, that includes FCC benefits. Thank you for your attention to this matter. Signature: Name: Tom Tsang Title: 14-08-2014

DICKIE TOYS HONG KONG LTD. 19/F, Prudential Tower, The Gateway, Harbour City, 21 Canton Road, Tsimshatsui, Kowloon, Hong Kong. FAX: (00852) 2735 5906 TEL: (00852) 2730 8124 E-mail: [email protected] Page 1 / 1 L:\HongKong\Electrical\ICT\03 - Clients\Dickie\Walkie Talkie 20 309 9611, 27198\Doc received\20140829 - FCC Letter\20 111 9611 Confidentiality letter_FCC.doc Applicant Name: Dickie Toys Hong Kong Limited Address: 19/F, Prudential Tower, The Gateway, Harbour City, 21 Canton Road, Tsimshatsui, Kowloon City: Hong Kong Country: China Federal Communications Commission Authorizatio n and Evaluation Division Confidentiality Request Pursuant to 47 CFR Section 0.457 and 0.459, the applicant hereby requests non-disclosure and confidential treatment of the following materials submitted in support of FCC certification application for FCC ID: NLB27198TX Bill(s) of Material Block Diagrams Operational Description Schematic Diagrams The above materials contain trade secrets and proprietary information not customarily released to the public. The public disclosure of these matters might be harmful to the Applicant and provide unjustified benefits to its competitors. The Applicant understands that pursuant to Rule 0.457, disclosure of this Application and all accompanying documentation will not be made before the date of the Grant for this application. Sincerely, Signature: Name: Tom Tsang Title: Quality Assurance Engineer Date: 14-08-2014

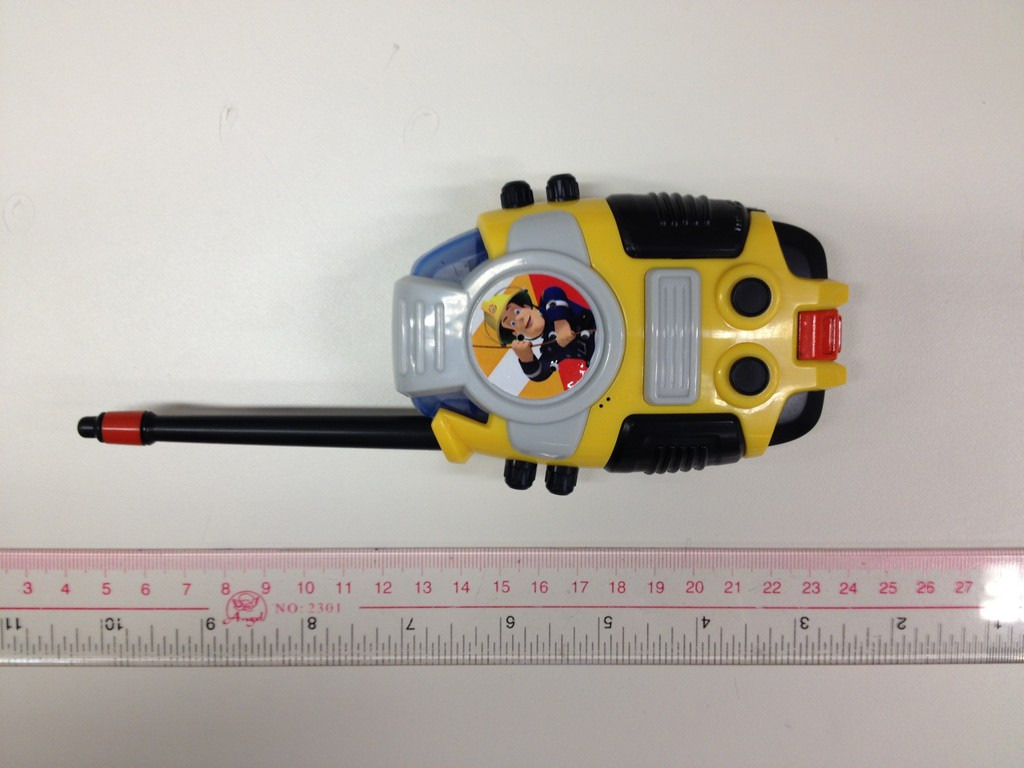

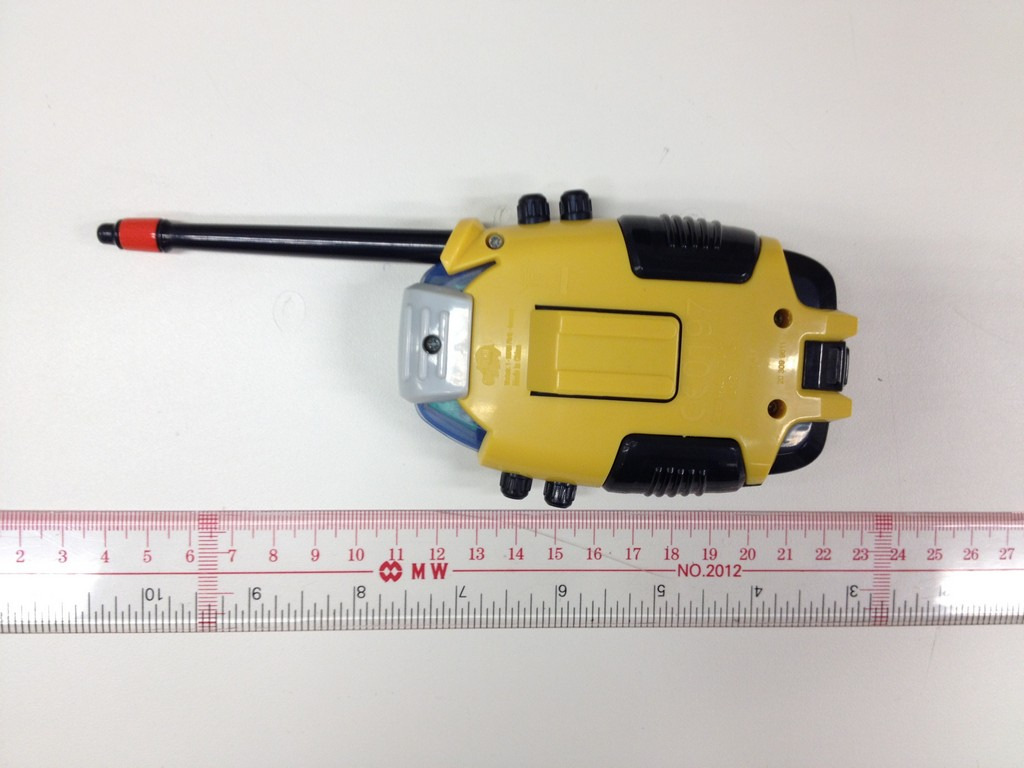

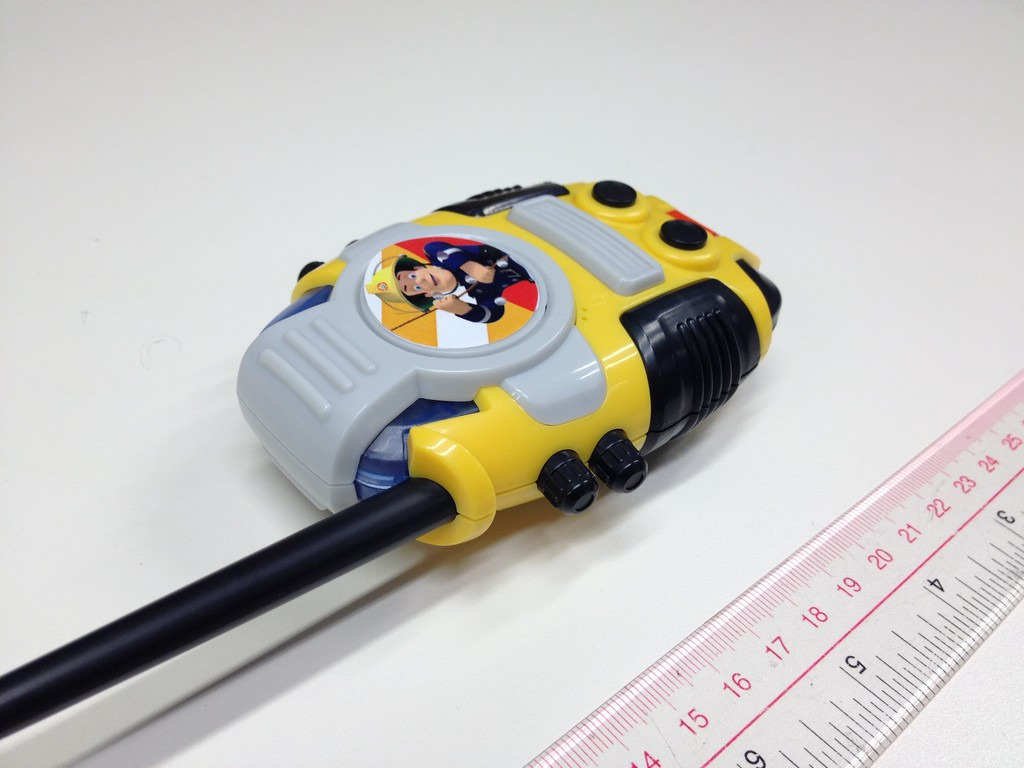

www.tuv.com Appendix 3 Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 1 von 3 Page 1 of 3 External view External view www.tuv.com Appendix 3 Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 2 von 3 Page 2 of 3 External view External view www.tuv.com Appendix 3 Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 3 von 3 Page 3 of 3 External view

www.tuv.com Appendix 5 Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 2 von 13 Page 2 of 13 FCC label and location FCC ID: NLB27198TX Dickie Toys GmbH & Co. KG Made in China This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation

www.tuv.com Appendix 4 Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 1 von 2 Page 1 of 2 Internal view Internal view www.tuv.com Appendix 4 Prüfbericht - Nr.: Test Report No.: 14036610 001 Seite 2 von 2 Page 2 of 2 Internal view Internal view

Produkte Products TÜV Rheinland Hong Kong Ltd.
8-10/F., Goldin Financial Global Square
7 Wang Tai Road, Kowloon Bay, Hong Kong
Tel.: +852 2192 1000
Fax: +852 2192 1001
Email [email protected]
Web: www.tuv.com Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 1 von 11 Page 1 of 11 Auftraggeber: Client: Dickie Toys Hong Kong Ltd. 19/F., Prudential Tower, The Gateway, Harbour City, 21 Canton Road, Tsimshatsui, Kowloon, Hong Kong Gegenstand der Prüfung: Test Item: Short Range Device - RC Toy Walkie Talkie (27.145MHz) Bezeichnung: Identification: 27198 Serien-Nr.: Serial No.: Engineering sample Wareneingangs-Nr.: Receipt No.: A000099808-001 Eingangsdatum: Date of Receipt: 21.08.2014 Zustand des Prüfgegenstandes bei Anlieferung: Condition of test item at delivery: Test sample is not damaged and suitable for testing. Prüfort: Testing Location: Hong Kong Productivity Council HKPC Building, 78 Tat Chee Avenue, Kowloon, Hong Kong Prüfgrundlage: Test Specification: FCC Part 15, Subpart C ANSI 63.4-2003 Prüfergebnis: Test Result: Der Prüfgegenstand entspricht oben genannter Prüfgrundlage(n). The test item passed the test specification(s). Prüflaboratorium: Testing Laboratory: TÜV Rheinland Hong Kong Ltd. 8 - 10/F., Goldin Financial Global Square, 7 Wang Tai Road, Kowloon Bay, Kowloon, Hong Kong geprüft / tested by: kontrolliert / reviewed by: 15.09.2014 Joey Leung Project Engineer 15.09.2014 Sharon Li Section Manager Datum Date Name/Stellung Name/Position Unterschrift Signature Datum Date Name/Stellung Name/Position Unterschrift Signature Sonstiges / Other Aspects: FCC ID: NLB27198TX Abkürzungen: P(ass) = entspricht Prüfgrundlage F(ail) = entspricht nicht Prüfgrundlage N/A = nicht anwendbar N/T = nicht getestet Abbreviations: P(ass) = passed F(ail) = failed N/A = not applicable N/T = not tested Dieser Prüfbericht bezieht sich nur auf das o.g. Prüfmuster und darf ohne Genehmigung der Prüfstelle nicht auszugsweise vervielfältigt werden. Dieser Bericht berechtigt nicht zur Verwendung eines Prüfzeichens. This test report relates to the a. m. test sample. Without permission of the test center this test report is not permitted to be duplicated in extracts. This test report does not entitle to carry any safety mark on this or similar products. www.tuv.com Test Report No.: 14037236 001 Date: 15.09.2014 Page 2 of 11 Contents Test Summary ........................................................................................................ 3 List of Test and Measurement Instruments ......................................................... 4 General Product Information ................................................................................ 5 Product Function and Intended Use ............................................................................................. 5 Ratings and System Details ........................................................................................................... 5 Independent Operation Modes ...................................................................................................... 6 Submitted Documents ................................................................................................................... 6 Related Submittal(s) Grants .......................................................................................................... 6 Test Set-up and Operation Mode.......................................................................... 7 Principle of Configuration Selection ............................................................................................ 7 Test Operation and Test Software ................................................................................................ 7 Special Accessories and Auxiliary Equipment ............................................................................ 7 Countermeasures to achieve EMC Compliance .......................................................................... 7 Test Methodology .................................................................................................. 8 Radiated Emission .......................................................................................................................... 8 Field Strength Calculation ............................................................................................................. 8 Test Results ........................................................................................................... 9 Radiated Emission of Carrier Frequency Subclause 15.227(a) ............................................... 9 Spurious Radiated Emissions Subclause 15.227(b) .............................................................. 10 Bandwidth Measurement ............................................................................................................. 11 Appendix 1 Test Protocol Appendix 2 Test Setup Appendix 3 EUT External Photo Appendix 4 EUT Internal Photo Appendix 5 FCCID Label, Block Diagram, Schematics, BOM and User manual Appendix 6 RF Exposure Information www.tuv.com Test Report No.: 14037236 001 Date: 15.09.2014 Page 3 of 11 Test Summary Radiated Emission of Carrier Frequency Result: Pass Spurious Radiated Emissions Result: Pass Bandwidth Measurement Result: Pass www.tuv.com Test Report No.: 14037236 001 Date: 15.09.2014 Page 4 of 11 List of Test and Measurement Instruments Hong Kong Productivity Council (FCC Registration number: 90656) Equipment Manufacturer Type S/N Due Date Semi-anechoic Chamber Frankonia Nil Nil 14 Apr 2015 Cable Hubersuhner SUCOFLEX 104 72799 /6 31 Mar 2016 Test Receiver R & S ESU40 100190 20 Jun 2015 Bi-conical Antenna R & S HK116 100241 11 Jun 2015 Coaxial cable Harbour LL335 N/A 10 Jun 2016 Microwave amplifer 0.5-26.5GHz, 25dB gain HP 83017A 3123A00437 17 Jul 2016 High Pass Filter (cutoff freq. =1000MHz) Trilithic 23042 9829213 28 Oct 2015 Active Loop Antenna EMCO 6502 9107-2651 11 Jun 2015 FSP 30 Spectrum Analyzer Rohde & Schwarz FSP…

Text truncated - open the document above for the full version.

www.tuv.com Appendix 1 Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 1 von 1 Page 1 of 1 A 27.15008 MHz * 27.15008 MHz * 27.15008 MHz RBW 3 kHz 27.15008 MHzVBW 3 kHz 27.15008 MHz SWT 75 ms 27.15008 MHz Ref 0 dBm 27.15008 MHz Att 30 dB 27.15008 MHz Start 26.96 MHz 27.15008 MHz Stop 27.28 MHz 27.15008 MHz 32 kHz/ 27.15008 MHz 1 PK 27.15008 MHz MAXH 27.15008 MHz 27.15008 MHz 27.15008 MHz 27.15008 MHz 27.15008 MHz 27.15008 MHz 27.15008 MHz 27.15008 MHz 27.15008 MHz 27.15008 MHz -100 -90 -80 -70 -60 -50 -40 -30 -20 -10 0 27.15008 MHz 1 Marker 1 [T1 ] -10.54 dBm 27.150080000 MHz 2 Delta 2 [T1 ] -65.64 dB -190.080000000 kHz 3 Delta 3 [T1 ] -66.70 dB 129.920000000 kHz MARKER 1 27.15008 MHz Date: 3.SEP.2014 16:41:46 Bandwidth measurement

www.tuv.com Appendix 6 Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 1 von 2 Page 1 of 2 Appendix 6 RF Exposure Information www.tuv.com Appendix 6 Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 2 von 2 Page 2 of 2 Antenna Type: Permanent external antenna Antenna Gain: 0 dBi Nominal rated field strength: 75.2dB μV/m at 3m Maximum allowed field strength of production tolerance: +/- 3dB According to the KDB 447498: Based on the Maximum allowed field strength of production tolerance was 78.2dB μV/m at 3m in frequency 27.145MHz, thus EIRP = [(FS*D) ^2*1000 / 30] = 0.01194mW Conducted power = Radiated Power (EIRP) – Antenna Gain = 0.01194mW. The SAR Exclusion Threshold Level for 27.145MHz when the minimum test separation distance is < 50mm: = [474 * (1 + log100/f(MHz))]/2 = 371.2mW Since the above conducted output power is well below the SAR Exclusion threshold level, so the EUT is considered to comply with SAR requirement without testing.

www.tuv.com Appendix 2 Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 1 von 2 Page 1 of 2 Setup for Radiation Emission Setup for Radiation Emission www.tuv.com Appendix 2 Prüfbericht - Nr.: Test Report No.: 14037236 001 Seite 2 von 2 Page 2 of 2 Setup for Radiation Emission
