NUVMT53H7WSPeltorWS

USING WIRELESS TECHNOLOGY H E A D S E T W I R E L E S S S O L U T I O N S Canada Aearo Canada 7115 Tomken Road Mississauga, ON L5S 1X7 905-795-0700 [email protected] England Aearo Ltd, First Avenue, Poynton, Cheshire England, SK12 1FJ Tel. +44 (01625) 878320, Fax. +44 (01625) 877348 [email protected] France Aearo LPE S.A., 5 Avenue Arago, 94345 Joinville le Pont Cedex, France Tel. +33 1 48 85 20 88, Fax. +33 1 48 85 39 43 [email protected] Germany Informationsbuero Aearo GmbH Postfach 10 06 12, D-76260 Ettlingen Ottostr. 1, D-76275 Ettlingen, Germany Tel. +49 (0)7243 7611-0, Fax. +49 (0)7243 7611-18 [email protected] Italy Aearo Srl, Via Boccaccio 37, 20090 Trezzano sul Naviglio, Italia Tel. +39 (02) 48402625, Fax. +39 (02)48402616 [email protected] Spain Aearo Proteccion Laboral S.A C/Balmes 152 7 o 2 a , 08008 Barcelona, Spain Tel. +34 900 99 44 80, Fax. +34 900 99 44 79 [email protected] Sweden Peltor AB, Box 2341, Malmstensgatan 19 SE-331 02 Värnamo, Sweden Tel. +46 (0)370 65 65 65, Fax. +46 (0)370 65 65 99 [email protected] Switzerland Walter Gyr AG, Bachstrasse 41, 8912 Obfelden, Switzerland Tel. +41 (0)1761 5372, Fax +41 (0)1761 9715 USA Aearo Company 5457 W. 79th Street Indianapolis, IN 46268 317-692-6666 [email protected] FP3567 Peltor Marketing Communication Vmo. Peltor AB Box 2341, SE-331 02 Värnamo, Sweden Tel. +46 (0)370-69 42 00, Fax +46 (0)370-151 30 email: [email protected] Internet: www.peltor.se Member of the Aearo group (C) (B) 2 1.1 3 4 5 1.2 6 7 7.3 7.27.1 (D:1) (F:1) Attenuation headband, weight: 368 g Attenuation for helmet attachement, weight: 417 g MT53H7AWS2 MT53H7BWS2 MT53H7P3EWS2 (H) 3 HYM1000 2 HY100 5 1173 SV 1 HY79 M60/2 4 4 6 5 1 3 2 7.4 (F:2) Attenuation headband, weight: 368 g Attenuation for helmet attachement, weight: 417 g MT53H7AWS2 MT53H7BWS2 MT53H7P3EWS2 1 Peltor WS Headset 23 * ) Peltor Wireless Solutions är ett trademark (™) i Europa Peltor WS Headset Med Peltor WS headset kan du enkelt och smidigt kommunicera trådlöst över kommunikationsradio och telefon, även i bullrig miljö. Peltor WS Head- set ingår i sortimentet Peltor Wireless Solutions* ) . Här ingår även Peltor WS adapter och övriga produkter, som använder sig av världsstandarden Bluetooth ® för överföring av Ijud. Headsetet är effektivt bullerdämpande för att skydda hörseln och har en bullerkompenserad mikrofon, som möjliggör tillförlitlig kommunikation, även vid höga bullernivåer. Peltor WS Headset är testat och godkänt i enlighet med PPE-direktivet 89/686/EEC och EMC-direktivet 89/336/EEC, vilket innebär att kraven för CE-märkning är uppfyllda. För att du skall bli riktigt nöjd med din nya Peltorprodukt, är det viktigt att du läser igenom hela bruksanvisningen. Du behöver även bruksanvisningen för den enhet, som headsetet skall fungera med; Peltor WS adapter, mobiltele- fon eller annan utrustning med Bluetooth ® . (A) Funktioner • Headsetet kan kommunicera trådlöst med en annan Bluetooth-enhet. • Kan användas ca 10 meter från den andra Bluetooth-enheten, även utom synhåll, utan att tappa kontakten. • Trafiksättet är ”full duplex”, dvs samtidig kommunikation i båda rikt- ningarna. • Volymjustering och svarsknapp är placerade på höger kåpa. • Headsetet har justerbar medhörning. • ”Ringsignal” genereras vid inkommande telefonsamtal. • Om telefonen har röststyrningsfunktion kan uppringning ske via headsetets mikrofon. • Två 1,5V (AA) batterier ger en ungefärlig driftstid på ca 2000 timmar i stand-by och ca. 70 timmar taltid. • Polaritetsskydd skyddar kretsen vid felvändning av batterier. • Varningssignal avges vid låg batterispänning. • Tonsignaler avges vid till- och frånslag av headsetet. • Tonsignal avges vid synkronisering av Bluetooth-enheter. (B) Egenskaper 1.1 Extra bred hjässbygel (MT53H7AWS2) med mjuk stoppning för bästa komfort under hela arbetsdagen. 1.2 Speciellt anpassat hjälmfäste (MT53H7P3EWS2) med fästen för visir och regnskydd. 2. Individuellt fjädrande bygeltrådar i rostfritt fjäderstål ger en jämn tryck- fördelning runt öronen. Stålbyglar behåller sin spänst bättre an plast- byglar inom ett brett temperaturområde. 3. Låg tvåpunktsupphängning och enkel höjdinställning utan utskjutande delar. 4. Mjuka och breda skum/vätskefyllda tätningsringar med inbyggda tryckutjämningskanaler ger lågt tryck, effektiv tätning och individuell komfort. 5. Mikrofon som är effektivt bullerkompenserad och har en robust mikro- fonarm med ”Quick Positioning-funktion”. 6. Batterilock för enkelt batteribyte. Två alkaliska 1,5-voltsbatterier typ AA medföljer. Peltor har också en NiMH-ackumulator, som kan ersätta torrbatterier. 7. Knappsats som medger lätt och smidig reglering av funktioner. 7.1 On/Off och funktionsknapp 7.2 Volym upp 7.3 Volym ned 8. PTT (push-to-talk) Sändningsknapp 23 (C) Montering/lnställning Batterier Skruva av och vik ut batterilocket (se bild 6). Sätt i de två medföljande 1,5- voltsbatterierna (typ AA). Kontrollera att batteriernas plus- och minuspoler är rättvända! (Se fig. i locket.) Laddningsbar ackumulator från Peltor kan också användas efter montering enligt den instruktion som följer med ackumulatorn. Justering av hjässbygel (C:1) Dra ut kåporna och sätt headsetet över öronen så att tätningsringarna sluter ordentligt tätt. (C:2) Justera höjden på kåporna till en tät, komfortabel anpassning. Gör detta genom att dra kåpan upp eller ned, samtidigt som du håller ned hjässbygeln. (C:3) Bygeln ska sitta rakt upp på huvudet. Justeringav hjälmfäste (C:4) Montering. Tryck ner hjälmfästet i hjälmens slitsfäste tills det ”snäpper i” i hjälmen. (C:5) Arbetsläge. Vid användning i bullrig miljö måste headsetet vara i ar- betsläge. Trådbyglarna trycks inåt tills du hör ett ”klick” på båda sidor. Försäkra dig om att kåpan och bygeltråden i arbetsläge inte ligger mot inredningen eller skyddshjälmens kant så att läckage kan uppstå. (C:6) Ventileringsläge. Om du vistas i tyst miljö kan kåporna sättas i venti- leringsläge. OBSERVERA! För att ha full skyddseffekt måste heads…

Text truncated - open the document above for the full version.

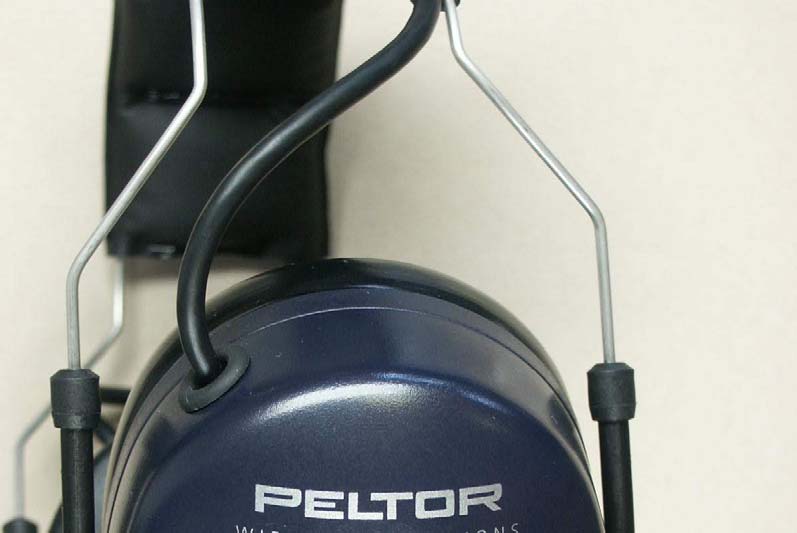

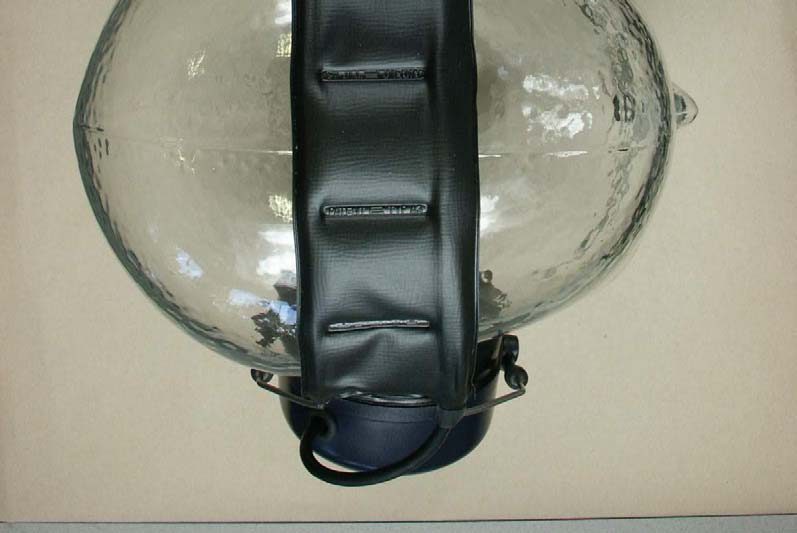

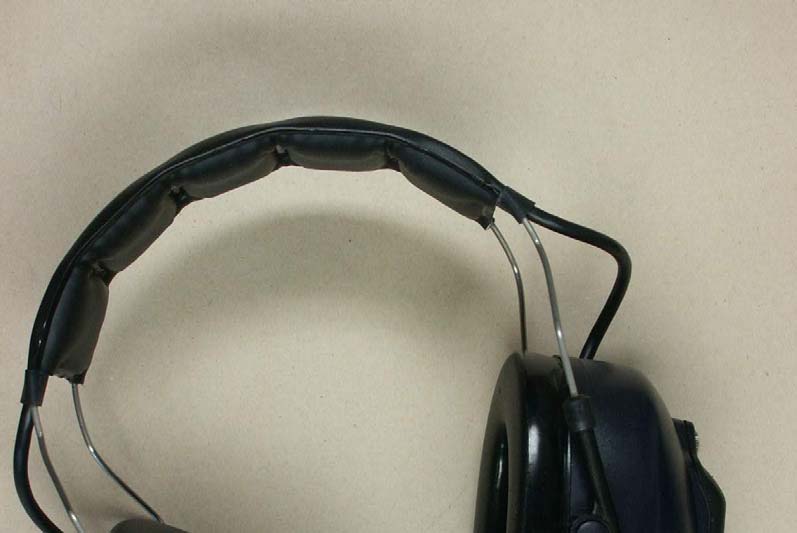

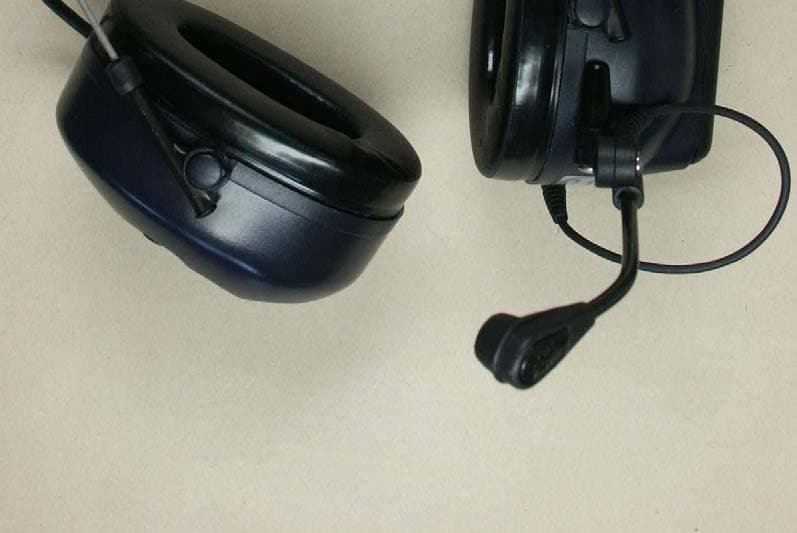

ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 1 of 14 Appendix A. Pictures ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 2 of 14 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 3 of 14 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 4 of 14 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 5 of 14

ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 6 of 14 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 7 of 14 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 8 of 14 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 9 of 14 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 10 of 14 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 11 of 14

ELECTRONIC TECHNOLOGY SYSTEMS DR. GENZ GMBH TEST - REPORT FCC RULES PART 15 / SUBPART C FCC ID: NUVMT53H7WS Test report no.: G0M20403-8574-C-1 FCC ELECTRONIC TECHNOLOGY SYSTEMS STORKOWER STRASSE 38C, D-15526 REICHENWALDE B. BERLIN DR. GENZ GMBH PHONE +49-33631-888 00 FAX +49-33631-888 660 ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 1 of 28 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH TABLE OF CONTENTS 1 General information 1.1 Notes 1.2 Testing laboratory 1.3 Details of approval holder 1.4 Application details 1.5 Test item 1.6 Test standards 2 Technical test 2.1 Summary of test results 2.2 Test environment 2.3 Test equipment utilized 2.4 General Test Procedure 3 Test Results ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 2 of 28 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH 1 General Information 1.1 Notes The purpose of conformity testing is to increase the probability of adherence to the essential requirements or conformity specifications, as appropriate. The complexity of the technical specifications, however, means that full and thorough testing is impractical for both technical and economic reasons. Furthermore, there is no guarantee that a test sample which has Passed all the relevant tests conforms to a specification. Neither is there any guarantee that such a test sample will interwork with other genuinely open systems. The existence of the tests nevertheless provides the confidence that the test sample possesses the qualities as maintained and that is performance generally conforms to representative cases of communications equipment. The test results of this test report relate exclusively to the item tested as specified in 1.5. The test report may only be reproduced or published in full. Reproduction or publication of extracts from the report requires the prior written approval of the ELECTRONIC TECHNOLOGY SYSTEMS DR. GENZ GMBH. Tester: 19.04.2004 D. Hoppe Date ETS-Lab. Name Signature Technical responsibility for area of testing: 19.04.2004 Dr. Genz Date ETS Name Signature ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 3 of 28 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH 1.2 Testing laboratory 1.2.1 Location ELECTRONIC TECHNOLOGY SYSTEM DR. GENZ GMBH (ETS) Storkower Straße 38c D-15526 Reichenwalde b. Berlin Germany Telefon : +49 33631 888 00 Telefax : +49 33631 888 66 1.2.2 Details of accreditation status ACCREDITED TESTING LABORATORY DAR-REGISTRATION NUMBER: TTI-P-G 126/96 ACCREDITED COMPETENT BODY DAR-REGISTRATION NUMBER: BPT-ZE-026/96 FCC FILED TEST LABORATORY REG. NO. 96970 BLUETOOTH QUALIFICATION TEST FACILITY (BQTF) ACCREDITED BY BLUETOOTH QUALIFICATION REVIEW BOARD INDUSTRY CANADA FILED TEST LABORATORY REG. NO. IC 3470 A2LA ACCREDITED Certificate Number 1983-01 1.3 Details of approval holder Name : Peltor AB Street : Malmstensgatan 19 Town : SE-331 02 Värnamo Country : Sweden Telephone : +46 370 656535 Fax : +46 370 694280 Contact : Mr. Lars Carlborg E-mail : [email protected] ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 4 of 28 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH 1.4 Application details Date of receipt of application : 08.03.2004 Date of receipt of test item : 08.03.2004 Date of test : 22.04.2004 – 24.04.2004 1.5 Test item Description of test item : Bluetooth headset and adapter Set Headset Type identification : Peltor WS, models MT53H7*WS2 Hardware version : v3rA Software version : v0014 Serial number : without Photos : See Appendix A Technical data Frequency band : 2.4GHz – 2.4835GHz Frequency ( ch A) : 2402 MHz Frequency (ch B) : 2441 MHz Frequency (ch C) : 2480 MHz Transmitter Vnom Vnom Power (ch A) : Conducted: 1,67 dBm Radiated: 6,21 dBm Power (ch B) : Conducted: 1,61 dBm Radiated: 3,61 dB Power (ch C) : Conducted: 1,28 dBm Radiated: 3,28 dBm Power supply : 3,0 V DC Operating mode : duplex Type of modulation : FHSS Antenna type : internal antenna, Inverted F type antenna Antenna gain : 0 dBi (typ) ; 3 dBi (max) ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 5 of 28 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH Host device : none Classification : Fixed Device (Human Body distance >>20 cm) Mobile Device (Human Body distance > 20cm) Portable Device (Human Body distance < 20cm) Manufacturer: (if applicable) Name : Street : Town : Country : Additional information: The test sample is designed as Bluetooth device. Its pseudorandom hopping scheme, authentication, receiver parameters, synchronization procedure and other parameters are determined by Bluetooth Core Specification. The Bluetooth headset and adapter Set is a system consisting of a Headset and an Adapter. The test report number for the Adapter is: G0M20403-8574-C-2. According to attached declaration of manufacturer this device don’t work in master inquiry mode. So we have only one frequency hopping system and the hopping sequence of the master inquiry mode is not very feed. ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 6 of 28 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH 1.6 Test standards Technical standard : FCC RULES PART 15 / SUBPART C § 15.247 2 Technical test 2.1 Summary of test results No deviations from the technical specification(s) were ascertained in the course
of the tests performed. or The deviations as specified in 2.5 were ascertained in the course of the tests  performed. 2.2 Test environment Temperature : 23 o C Relative humidity content : 20 ... 75 % Air pressure : 86 ... 103 kPa Details of power supply : 3,0 V DC Extreme conditions parameters: : test voltage - extreme min.: V max: V ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 7 of 28 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH 2.3 Test equipment utilized No. Measurement device:Type:Manufacturer: ETS 0001 Test receiverESHS 10Rohde&Schwarz ETS 0002 Test receiverESVPRohde&Schwarz ETS 0003 Test receiverESVS 10Rohde&Schwarz ETS 0004 Spectrum- and Network-AnalyzerFSMS 26Rohde&Schwarz…

Text truncated - open the document above for the full version.

ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 12 of 14 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 13 of 14 ELECTRONIC TECHNOLOGY SYSTEMS DR.GENZ GMBH ETS Dr. Genz GmbH, Germany Registration number: G0M20403-8574-C-1 Page 14 of 14
