QGH-B167601Lumina Wall Dimmer and Wireless Load Control Dimmer

CAUTIONS • Use this device with copper or copper clad wire only. • For indoor applications only. • SAVE THESE INSTRUCTIONS. 0-10 VDC Ballast/LED Driver Black Blue Black Hot (Black) Gray Neutral (White) Line Electrical Box White White Sleeve Violet Connectors Green Ground RF Wireless Load Control 20A Switching Relay, RF Wireless Load Control 0-10V Dimmer and RF Wireless Load Control 800W Dimmer Cat. Nos. LU20S, LU107 and LU04P INSTALLATION INSTRUCTIONS ENGLISH PK-A3314-10-00-2A-X3 Before Installation • Install to outside or inside of junction box or outside of luminaire. • If mounted inside, a plastic cover must be used (metal will limit the RF signal). • LU107 uses 0-10Vdc low voltage control wires which may be installed as Class 1 or Class 2. NOTE (LU107): 0-10V Control Wiring - Connect the violet wire to the + 0-10V line and the gray wire to the 0-10V common using Class 1 or Class 2 wiring methods as indicated in these instructions, ballast/fixture/driver instructions or ballast/fixture/ driver label markings. Observe all requirements of any authority having jurisdiction with respect to wire type, sleeving, isolation methods, and the like. WARNINGS • TO AVOID FIRE, SHOCK, OR DEATH; TURN OFF POWER AT CIRCUIT BREAKER OR FUSE AND TEST THAT POWER IS OFF BEFORE WIRING! • T o be installed and/or used in accordance with appropriate electrical codes and regulations. • If you are unsure about any part of these instructions, consult an electrician. PK-A3314-10-00-2A-X3 © 2019 Leviton Mfg. Co., Inc. 2.Strip wires 3/4 in and connect as per wiring diagram. Ensure wires are firmly attached and there is no exposed copper. a. LU107 Wiring Diagram Product Description The Leviton Lumina ® RF Load Controllers are components within a Lumina RF Standalone Platform and must be paired with a Lumina ® RF Room Controller. The LU20S contains a power supply and a 20A relay to provide remote control switching of lighting, motor loads, and plug load control. The LU107 Load Controller is designed for 0-10V dimming loads and to be used for individual or groups of luminaires up to 10A. The LU04P supports individual or groups of luminaires with phase cut dimming of loads up to 800W. Lumina ® RF devices communicate with each other via 2.4 GHz radio frequency. Each wireless device in the system is designed to act as a repeater and will re- transmit the RF signal from one device to another to ensure the signal is received by its intended device. There are several basic system components: • Lumina ® RF SA App: Bluetooth™-enabled, wirelessly communicates with the Room Controller to configure the system. • Lumina ® RF Room Controllers: these are used to coordinate and control all of the wireless devices in a specified space or room. It manages all energy management functionality both as required by code and as desired by the user. Contains a Bluetooth radio to connect to mobile device with the Lumina ® RF SA App. Provides dimming, switching, and scene control. • Lumina ® RF Load Controllers: controls individual or groups of fixtures or receptacles for plug load control. Allows for wireless dimming and ON/OFF control of fixtures or receptacles. • Lumina ® RF Switches and Dimmers: provide ON/OFF, 0-10V dimming, or Phase Cut dimming of luminaires. Adds 3-way control of luminaires for spaces with multiple entries. • Lumina ® RF Occupancy Sensors: adds occupancy or vacancy sensing to the system. • Lumina ® RF Photocell: adds daylight harvesting to the system. NOTE: Each room requires a Room Controller. c. LU04P Wiring Diagram Black Load Hot (Black)Black Line 120 V AC, 60Hz Neutral (White) Blue White White Green Ground 4. Using the Lumina ® RF SA App, connect to room controller to set up device and configure your system. • From Factory Default, the LU107 and LU20S are in auto join mode. • For the LU04P, press and hold the button for 7 seconds, then release the button. The locator light will blink amber. Press and release the button without holding. The locator light will flash green and the device will be in join mode. • When the LU04P is added to the system by the room controller, the locator light will blink green 3 times. If it fails to be added, the locator light will blink red 3 times WARNING: TO AVOID FIRE, SHOCK, OR DEATH; TURN OFF POWER at circuit breaker or fuse and test that power is off before wiring! 1. Mount the Load Control device to junction box or luminaire through 1/2 in hole or knockout and secure with provided locknut. ATTENTION: For LU04P, ensure the thermal pad is in contact with the metal junction box. LU04P is not to be installed in enclosed junction box. Installation b. LU20S Wiring Diagram Line 120/277VAC, 50/60Hz. Blue White Hot (Black) Black Neutral (White) White Load Green Ground 3. Restore power at circuit breaker or fuse. LU04P thermal pad The Load Control device can be turned ON and OFF automatically when the room controller is paired with a Lumina RF Occupancy Sensor and/or photocell for daylighting. When configured with an occupancy sensor, the Load Control device can be programmed for Auto ON (turns ON when occupancy is detected) or Manual ON (turns ON when a Room Controller or switch is engaged). The Load Controllers will turn OFF when occupancy is no longer detected. Operation ® © 2019 Leviton Mfg. Co., Inc. Statement Caution Changes or modifications not expressly approved by Leviton Manufacturing Co., could void the user’s authority to operate the equipment. FCC Statement: This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. …

Text truncated - open the document above for the full version.

0-10VDC RF Wall Dimmer Cat. No. ZS057-D0Z, Ratings: 120-277VAC, 50/60Hz. Cat. No. ZS057-30Z, Ratings: 347VAC, 50/60Hz. INSTALLATION INSTRUCTIONS ENGLISH DI-000-ZS057-02B-X1 Before Installation • Install into any single gang device back box. • Support Multi-gang installations. • Require Decora ® faceplate, sold separately. • Devices use 0-10Vdc low voltage control wires which may be installed as Class 1 or Class 2. IMPORTANT NOTE: If installed as Class 2, all devices in the circuit must be Class 2 rated and this switch must be wired per instructions below. Class 2 Installation: As required under NEC code NFPA 70, paragraph 725.136 (d), the Class 2 0-10V (gray and violet) control wires must be mechanically separated from Class 1 wiring (line, neutral and ground power lines) when located within the same electrical box. This is accomplished by installing a mechanical barrier such as silicone tubing or other non-conducting sleeve over the length of 0-10V control wires. When product is used with 120VAC power source and the 0-10V control wires are connected to CL3, CL3R or CL3P rated control cables (or permitted substitute), then silicone tubing or other non-conducting sleeve is required over the control wires for the entire wire length from the device to the location where the wires exit the box. Tubing is not required on the CL3, CL3R or CL3P between the wire connector and extending out of the electrical box. When used with 277VAC power source and the 0-10V control wires are connected to CL3, CL3R or CL3P rated control cables (or permitted substitute), then silicone tubing or other non-conducting sleeve is required over the control wires for the entire wire length from the device to the location where the wires exit the box. Tubing is also required on the CL3, CL3R or CL3P between the wire connector and extending out of the electrical box. NOTE: • Silicone tubing should be NRTL (UL/CSA/ETL) recognized or equivalent to provide mechanical separation equal to .25” in air. • Connectors joining 0-10V control wires should be approved LISTED CONNECTORS. • Wire connectors and wire tubing should be provided by the installation contractor. WARNINGS • TO AVOID FIRE, SHOCK, OR DEATH; TURN OFF POWER AT CIRCUIT BREAKER OR FUSE AND TEST THAT POWER IS OFF BEFORE WIRING! • To be installed and/or used in accordance with appropriate electrical codes and regulations. • If you are unsure about any part of these instructions, consult an electrician. CAUTIONS • Use this device with copper or copper clad wire only. • For indoor applications only. • Save these instructions. DI-000-ZS057-02B-X1© 2019 Leviton Mfg. Co., Inc. To release, push sides.Line up and press in to attach. WARNING: TO AVOID FIRE, SHOCK, OR DEATH; TURN OFF POWER at circuit breaker or fuse and test that power is off before wiring! 1. Strip wires 3/4" and connect as per wiring diagram. Ensure wires are firmly attached and there is no exposed copper. Installation 2. Gently place the wires and your device into the wall box and attach with screws provided. 3. Restore power and test ON/OFF operation. LED locator light should be ON when switch power is turned OFF. 4. If desired, change switch color. 5. Install Decora faceplate. 0-10 VDC Ballast/LED Driver Black Blue Black Hot (Black) Gray Neutral (White) Line Electrical Box White White Sleeve Violet Connectors Green Ground Class 1 installation shown (for Class 2, refer to notes) White Load Neutral Line (Hot) Ground Blue Green Violet Gray Black FOR CANADA ONLY For warranty information and/or product returns, residents of Canada should contact Leviton in writing at Leviton Manufacturing of Canada ULC to the attention of the Quality Assurance Department, 165 Hymus Blvd, Pointe-Claire (Quebec), Canada H9R 1E9 or by telephone at 1 800 405-5320. © 2019 Leviton Mfg. Co., Inc. FCC COMPLIANCE STATEMENT: FCC ID: QGH-B167601 The enclosed device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (i.) This device may not cause harmful interference (ii.) This device must accept any interference received, including interference that may cause undesired operation. Any changes or modifications not expressly approved by Leviton could void the user’s authority to operate this equipment. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: • Reorient or relocate the receiving antenna. • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. For Technical Assistance Call: 1-800-824-3005 (USA Only) or 1-800-405-5320 (Canada Only) www.leviton.com RF EXPOSURE AND CO-LOCATION: To comply with FCC and ISED RF exposure limits for general population / uncontrolled exposure this device should be installed and operated with a minimum distance of 7.9 inches (20 cm) between the radiator and your body. This transmitter must not be co-located or operated in conjunction with any other antenna or transmitter. INDUSTRY CANADA COMPLIANCE STATEMENT: IC: 2473A-B167601 This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this dev…

Text truncated - open the document above for the full version.

Gradateurs RF de 0-10 V c.c. No de cat. ZS057-D0Z, Valeurs nominales : 120-277 V c.a., 50/60Hz. No de cat. ZS057-30Z, Valeurs nominales : 347 V c.a., 50/60Hz. DIRECTIVES FRANÇAIS DI-000-ZS057-52B-X1 Préparation • Les produits visés aux présentes peuvent être installés dans n’importe quelle boîte murale pour un dispositif. • Ils peuvent faire partie d’installations groupées. • Ils requièrent une plaque Decora MD (vendue séparément). • Ils emploient des fils de commande à basse tension de 0-10 V c.c. qui peuvent être raccordés comme étant de classe 1 ou 2. REMARQUE IMPORTANTE : si on choisit la classe 2, tous les dispositifs du circuit doivent pouvoir la prendre en charge, et les produits visés aux présentes doivent être raccordés suivant les directives qui suivent. Installation de classe 2 : Comme le requiert le code américain de l’électricité (NFPA 70, paragraphe 725.136 [d]), les fils de commande de classe 2 (gris et violet de 0-10 V) doivent être mécaniquement isolés de ceux de classe 1 (ligne, neutre et terre de l’alimentation) quand ils sont dans la même boîte. Pour ce faire, on peut employer des tubes de silicone ou un autre type de manchons non conducteurs sur toute la longueur des fils de commande. Quand le produit est alimenté par une source de 120 V c.a. et les fils de commande de 0-10 V sont connectés à des câbles à cote CL3, CL3R ou CL3P (ou des substituts permis), les tubes de silicone ou les manchons non conducteurs doivent les recouvrir sur toute la longueur, du dispositif à l’endroit où ils sortent de la boîte. Aucune protection n’est requise sur les câbles entre le capuchon de connexion et la partie qui sort de la boîte. Quand le produit est alimenté par une source de 277 V c.a. et les fils de commande de 0-10 V sont connectés à des câbles à cote CL3, CL3R ou CL3P (ou des substituts permis), les tubes de silicone ou les manchons non conducteurs doivent les recouvrir sur toute la longueur, du dispositif à l’endroit où ils sortent de la boîte. Une telle protection est également requise sur les câbles entre le capuchon de connexion et la partie qui sort de la boîte. REMARQUES : • Les tubes ou manchons devraient avoir été approuvés par un laboratoire reconnu à l’échelle nationale (UL/CSA/ETL) comme étant aptes à assurer une séparation mécanique égale à 0,25 po (6,35 mm) dans l’air. • Les capuchons reliant les fils de commande de 0-10 V devraient avoir été approuvés et HOMOLOGUÉS. • Les tubes, manchons et connecteurs devraient être fournis par l’entrepreneur chargé de l’installation. AVERTISSEMENTS • POUR ÉVITER LES RISQUES D’INCENDIE, DE DÉCHARGE OU D’ÉLECTROCUTION, COUPER LE COURANT AU FUSIBLE OU AU DISJONCTEUR ET S’ASSURER QUE LE CIRCUIT EST BIEN COUPÉ AVANT DE PROCÉDER AU CÂBLAGE • Les produits visés aux présentes doivent être installés et utilisés conformément aux codes de l’électricité en vigueur. • À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit faire appel à un électricien. MISES EN GARDE • Les produits visés aux présentes ne doivent être utilisés qu’avec du fil de cuivre ou plaqué cuivre. • Les produits visés aux présentes sont pour l’intérieur seulement. • Conserver les présentes directives. DI-000-ZS057-52B-X1© 2019 Leviton Mfg. Co., Inc. Appuyer sur les côtés pour dégager. Aligner la touche et serrer les languettes latérales AVERTISSEMENT : POUR ÉVITER LES RISQUES D’INCENDIE, DE DÉCHARGE OU D’ÉLECTROCUTION, COUPER LE COURANT au fusible ou au disjoncteur et s’assurer que le circuit est bien coupé avant de procéder à l’installation. 1. Dénuder les fils sur 3/4 po (1,9 cm) et les raccorder conformément au schéma de câblage. S’assurer que les fils sont solidement reliés et qu’aucune section de cuivre n’est exposée. Installation 2. Insérer délicatement les fils et le dispositif dans la boîte, et assujettir le tout au moyen des vis fournies. 3. Rétablir l’alimentation et vérifier les fonctions de commutation du dispositif. Le témoin de localisation devrait s’allumer quand les charges sont mises hors tension. 4. Changer la couleur du dispositif au besoin. 5. Poser une plaque Decora. Ballast/ régulateur de DEL de 0-10 V c.c. Noir Bleu Noir Actif (noir) Gris Neutre (blanc) Ligne Boîte murale Blanc Blanc Manchon Violet Connecteurs Terre (vert) Câblage de classe 1 (se reporter aux remarques pour la classe 2) Blanc Charge Neutre Ligne (actif) Terre Noir Vert Violet Gris Noir © 2019 Leviton Mfg. Co., Inc. Ligne d’Assistance Technique : 1-800-405-5320 (Canada seulement) www.leviton.com VOISINAGE ET EXPOSITION AUX RADIOFRÉQUENCES : Afin de se conformer aux exigences de la FCC et de respecter les seuils d’exposition aux radiofréquences prescrits par l’ISDE pour le grand public (environnements non contrôlés), les dispositifs décrits aux présentes devraient être installés et utilisés à une distance minimale de 7,9 po (20 cm) de toute personne. Ils ne doivent être ni installés ni utilisés près d’autres antennes ou transmetteurs. DÉCLARATION DE CONFORMITÉ AUX NORMES D’INDUSTRIE CANADA : IC: 2473A-B167601 Ce produit est conforme aux exigences de la partie 15 des règlements de la FCC ainsi qu’aux cahiers des charges sur les normes radioélectriques d’ISDE pour les produits exempts de licence. Il peut être utilisé à condition qu’il (1) ne cause aucun brouillage préjudiciable et (2) ne soit pas affecté par les interférences d’autres dispositifs susceptibles notamment d’en perturber le fonctionnement. Toute modification apportée sans l’autorisation expresse du responsable de la conformité pourrait avoir pour effet d’annuler les droits d’utilisation du produit. Pour respecter les limites d’intensité de champ des RF de la FCC et d’ISDE pour le grand public (environnements non contrôlés), l’antenne ou les antennes employées pour ce transmetteur doivent être placées de façon à maintenir une distance d’au moins 20 cm de toute personne, et ne doivent être ni installées ni utilisées avec d’autres antennes ou transmetteurs. Classe B. Conformité CAN ICES-3(B)/NMB-…

Text truncated - open the document above for the full version.

MISES EN GARDE • Les produits décrits aux présentes ne doivent être utilisés qu’avec du fil de cuivre ou plaqué cuivre. • Les produits décrits aux présentes sont pour l’intérieur seulement. • CONSERVER LES PRÉSENTES DIRECTIVES. Ballast/régulateur de DEL de 0-10 V c.c. Noir Bleu Noir Actif (noir) Gris Neutre (blanc) Line Electrical Box Blanc Blanc Manchon Violet Connecteurs Terre (vert) Relais de commutation de 20 A, et gradateurs de 0 à 10 V/800 W sans fil (RF) pour la commande de charges N os de cat. LU20S, LU107 et LU04P INSTALLATION FRANÇAIS PK-A3314-10-05-2A-X3 Préparation • Les produits décrits aux présentes doivent être installés à l’extérieur d’un luminaire ou à l’intérieur d’une boîte de raccordement. • Dans ce dernier cas, il faut employer un couvercle de plastique (le métal nuit aux signaux RF). • Le modèle LU107 emploie des fils de commande à basse tension de 0-10 V c.c. qui peuvent être raccordés comme étant de classe 1 ou 2. REMARQUE RELATIVE AU MODÈLE LU107 : pour le câblage de commande de 0-10 V, il faut raccorder le fil violet au fil de ligne et le fil gris au fil commun en employant des méthodes de classe 2, telles que décrites aux présentes, dans les directives des ballasts/luminaires/régulateurs employés ou encore sur les étiquettes de ces derniers. Il faut en outre respecter les exigences de toutes les autorités en la matière en ce qui concerne les types de fil à utiliser, les manchons à privilégier, les méthodes d’isolation, etc. AVERTISSEMENTS • POUR ÉVITER LES RISQUES D’INCENDIE DE DÉCHARGE OU D’ÉLECTROCUTION COUPER LE COURANT AU FUSIBLE OU AU DISJONCTEUR ET S’ASSURER QUE LE CIRCUIT EST BIEN COUPÉ AVANT DE PROCÉDER AU CÂBLAGE! • Les produits décrits aux présentes doivent être installés et utilisés conformément aux codes de l’électricité en vigueur. • À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit faire appel à un électricien. PK-A3314-10-05-2A-X3© 2019 Leviton Mfg. Co., Inc. 2.Dénuder les fils sur 3/4 po (1,9 cm) et les raccorder conformément au schéma de câblage. S’assurer que les fils sont solidement reliés et qu’aucune section de cuivre n’est exposée. a. Schéma de câblage du modèle LU107 Description des produits Les contrôleurs de charges Lumina MD RF de Leviton sont des composants d’une plateforme autonome qui doivent être associés à un contrôleur de pièce de la même gamme. Le modèle LU20S contient un bloc d’alimentation et un relais de 20 A pour assurer la commande à distance de charges d’éclairage, motorisées et enfichées. Le modèle LU107 est quant à lui conçu pour régler une ou plusieurs charges de 0 à 10 V (maximum de 10 A). Finalement, le modèle LU04P peut commander un ou plusieurs luminaires à coupure de phase d’une puissance pouvant atteindre 800 W. Les dispositifs sans fil Lumina MD RF communiquent entre eux via une fréquence radio de 2,4 GHz. Chacun est conçu pour agir en tant que répéteur qui retransmet les signaux RF pour faire en sorte qu’ils soient bien reçus par la commande visée. Le système comprend plusieurs composants de base : • L’appli Lumina MD RF SA dotée de la technologie Bluetooth MC , elle communique sans fil avec le contrôleur de pièce pour configurer le système. • Un contrôleur de pièce Lumina MD RF : utilisé pour coordonner et commander tous les dispositifs sans fil d’une pièce ou d’un espace donné. Ces contrôleurs permettent de se conformer aux exigences des utilisateurs et des codes locaux en matière de gestion de l’énergie. Ils contiennent une radio Bluetooth qui leur permet de communiquer avec un appareil mobile via l’appli Lumina MD RF SA. Ils peuvent ainsi régler ou commuter des luminaires, ou encore créer des ambiances les utilisant. • Des contrôleurs de charges Lumina MD RF : commandent un ou plusieurs luminaires ou prises dans lesquelles divers appareils peuvent être enfichés. Ces contrôleurs sans fil permettent de commuter, d’intensifier ou de tamiser l’éclairage. • Des interrupteurs et des gradateurs Lumina MD RF : assurent la commutation et la gradation de 0 à 10 V ou à coupure de phase de divers luminaires. Ces dispositifs permettent en outre la commande des mêmes charges depuis plusieurs entrées. • Des détecteurs d’occupation Lumina MD RF : ajoutent des fonctions supplémentaires aux systèmes. • Une photocellule Lumina MD RF : permet d’exploiter la lumière ambiante. REMARQUE : il doit y avoir un contrôleur de pièce dans chaque aire à commander. c. Schéma de câblage du modèle LU04P Noir Charge Actif (Noir)Noir Ligne 120 V c.a., 60 Hz Neutre (blanc) Bleu Blanc Blanc Terre (vert) 4. Au moyen de l’appli Lumina MD RF SA, se connecter au contrôleur de pièce afin de paramétrer les dispositifs et de configurer le système. • Par défaut, les modèles LU107 et LU20S sont en mode d’association automatique. • Dans le cas du modèle LU04P, il faut enfoncer le bouton pendant sept secondes, puis le relâcher. Le témoin de localisation clignotera en ambre. Appuyer brièvement sur le bouton. Le témoin devrait clignoter en vert; le dispositif est alors en mode d’association. • Quand le modèle LU04P aura été ajouté au système par le contrôleur de pièce, le témoin clignotera en vert trois fois. Si l’association n’a pas fonctionné, il clignotera plutôt trois fois en rouge. AVERTISSEMENT : POUR ÉVITER LES RISQUES D’INCENDIE, DE DÉCHARGE OU D’ÉLECTROCUTION, COUPER LE COURANT au fusible ou au disjoncteur et s’assurer que le circuit est bien hors tension avant de procéder au câblage! 1. Fixer le dispositif de commande au luminaire ou à la boîte via le trou ou la débouchure de 1/2 po (1,3 cm), en l’assujettissant au moyen du contre-écrou fourni. ATTENTION : il faut s’assurer que l’écran thermique du modèle LU04P reste en contact avec la paroi métallique de la boîte. Ce modèle ne peut être installé dans une boîte fermée. Installation b. Schéma de câblage du modèle LU20S Ligne 120/277 V c.a., 50/60 Hz Bleu Blanc Actif (noir) Noir Neutre (blanc) Blanc Charge Terre (vert) 3. Rétablir le courant au fusible ou au disjonct…

Text truncated - open the document above for the full version.

Frank Tse Director Codes Standards & Compliance Leviton Manufacturing Co., Inc. 201 North Service Road Melville, NY 11747 T: (631) 812-6437 www.leviton.com Page 1 of 1 March 6, 2020 Cover Letter for FCC Application Please grant FCC certification for the Lumina RF Wall Switch family with Dimmer as described below. These 3 products utilize the 2.4GHz Zigbee protocol to work with other Zigbee products networked to the wall station. All models share same power PCB B1674 and logic PCB B1676 with different assembly variants to support functions as required. Each wall station utilizes a 2.4 GHz Zigbee radio that is integrated into the logic board B1676. Assembly differences of B1676 are as below: - There is no difference in radio MCU or components or antenna tuning values in all variants. - Variant D21 is same as used for variant D01 except dimming LEDs and switches and only one switch. The power board B1674 for each wall station differs on the input voltage range that it is compatible. Variant D01 supports 120-277VAC while variant D02 supports 347VAC. Preliminary testing on all variations of power and logic boards demonstrated that the RF specifications and performance are similar across all models and can be considered for a family approval under a single FCC ID for FCC. The table below shows the features for each model. Product ID Configuration Logic PCB Power PCB FCC ID# Model# / Cat# Description Radio 0-10 Vdc Dimming Switch PCB Variant Assembly Difference Power PCB Variant Input Voltage Loads Relay Rating QGH-B167601 ZS057-D0Z Lumina 0-10VDC RF Wall Dimmer Zigbee Yes Yes B1676 D01 -- B1674 D01 120- 277VAC 5A Electronic 5A Fluorescent 10A Tungsten 5A/ 10A LU107-DNW Lumina RF Wireless Load Control 0-10V Dimmer D21 D01 with no dimming LEDs and switches ZS057-30Z Lumina RF Wall Switch w/0-10V Dimmer, 347Vac D01 -- D02 347VAC 5A Electronic 5A Fluorescent 10A Tungsten 5A/ 10A Sincerely, Frank Tse

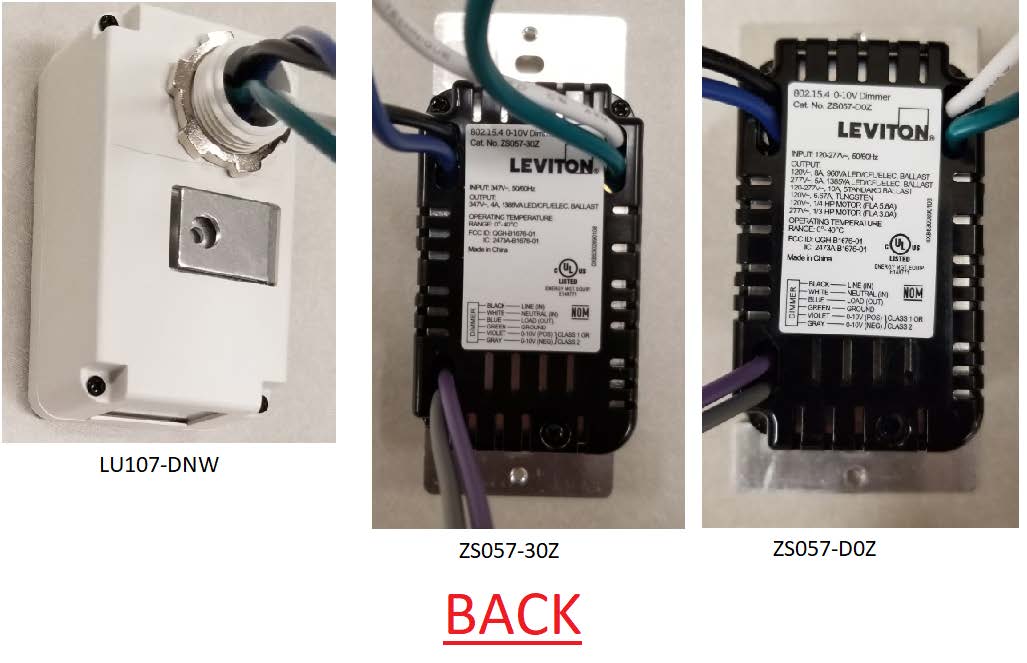

FCC ID: QGH-B167601 IC: 2473A-B167601 Page 1 of 3 External Photos FCC ID: QGH-B167601 IC: 2473A-B167601 FCC ID: QGH-B167601 IC: 2473A-B167601 Page 2 of 3 FCC ID: QGH-B167601 IC: 2473A-B167601 Page 3 of 3

Photos only for label placemen t purposes, refer to following pa ges for label drawings B B B LEVITON PART NO.: 0XB5300xx0148 ASSEMBLED IN USA - FOR FUTURE USE - LEVITON PART NO.: 0XB5300xx0108 MADE IN CHINA LEVITON PART NO.: 0XB5300xx0101 ASSEMBLED IN MEXICO - FOR FUTURE USE - NOTES (UNLESS OTHERWISE SPECIFIED): 1. MATERIAL AND DIMENSIONS SPECIFIED ON DRAWING OXB5300-D01. 2. PRINT BLACK CHARACTERS AND GRAPHICS ON WHITE BACKGROUND PER ARTWORK ORB5300-D01revB.ai (FOR PURCHASED, "xx" IN PART NO. = 89) OR .jpg (FOR SELF-PRINT, "xx" IN PART NO. = 00). GRAPHICS SHOWN FOR ILLUSTRATION PURPOSES ONLY. B PROJECT NO. PROJ-03163 TITLE: ORB5300-D01 ALL PRINTED COPIES ARE UNCONTROLLED STATUS: DWG NO. REV SIZE A UNLESS OTHERWISE SPECIFIED: DO NOT SCALE DRAWING. ALL DIMENSIONS ARE IN MILLIMETERS. ALL ANGLES ARE IN DEGREES. The information in this document is the exclusive PROPRIETARY property of LEVITON MFG. CO., INC. It is disclosed with the understanding that acceptance or review by the recipient constitutes an undertaking by the recipient: (1) to hold this information in strict confidence. (2) not to disclose, duplicate, copy, or use the information, in whole or in part, for any purpose other than that for which disclosed. DWN BY CHK BY TOLERANCES THIRD ANGLE PROJECTION Production Release B RJ09/22/2017 12/14/2018NR SHEET 1 OF 1SCALE:2:1 LABEL PROD ID 802.15.4 0-10V DIMMER 12/14/2018NR MFG ENGRG YA12/14/2018 REV.DATE ECO NUMBER APVD 06/10/2019 RJRJ ECR18680 CHGD B 1/2° .XX .XXX ± ± INCH .01 .005 ANGLES: ± .X .XX METRIC .2 mm .10 mm ± ± Copyright 2010. Unpublished. All Rights Reserved. A RJYA 12/14/2018 ECR17502 - -- - - - -- - - - -- - - B B B NOTES (UNLESS OTHERWISE SPECIFIED): 1. MATERIAL AND DIMENSIONS SPECIFIED ON DRAWING OXB5300-D01. 2. PRINT BLACK CHARACTERS AND GRAPHICS ON WHITE BACKGROUND PER ARTWORK ORB5302-D01revB.ai (FOR PURCHASED, "xx" IN PART NO. = 89) OR .jpg (FOR SELF-PRINT, "xx" IN PART NO. = 00). GRAPHICS SHOWN FOR ILLUSTRATION PURPOSES ONLY. LEVITON PART NO.: 0XB5302xx0101 ASSEMBLED IN MEXICO - FOR FUTURE USE - LEVITON PART NO.: 0XB5302xx0108 MADE IN CHINA LEVITON PART NO.: 0XB5302xx0148 ASSEMBLED IN USA - FOR FUTURE USE - B PROJECT NO. PROJ-03163 TITLE: ORB5302-D01 ALL PRINTED COPIES ARE UNCONTROLLED STATUS: DWG NO. REV SIZE A UNLESS OTHERWISE SPECIFIED: DO NOT SCALE DRAWING. ALL DIMENSIONS ARE IN MILLIMETERS. ALL ANGLES ARE IN DEGREES. The information in this document is the exclusive PROPRIETARY property of LEVITON MFG. CO., INC. It is disclosed with the understanding that acceptance or review by the recipient constitutes an undertaking by the recipient: (1) to hold this information in strict confidence. (2) not to disclose, duplicate, copy, or use the information, in whole or in part, for any purpose other than that for which disclosed. DWN BY CHK BY TOLERANCES THIRD ANGLE PROJECTION Production Release B RJ09/22/2017 12/14/2018NR SHEET 1 OF 1SCALE:2:1 LABEL PROD ID 802.15.4 0-10V DIMMER 347V 12/14/2018NR MFG ENGRG YA12/14/2018 REV.DATE ECO NUMBER APVD 06/10/2019 RJRJ ECR18680 CHGD B 1/2° .XX .XXX ± ± INCH .01 .005 ANGLES: ± .X .XX METRIC .2 mm .10 mm ± ± Copyright 2010. Unpublished. All Rights Reserved. A RJYA 12/14/2018 ECR17502 - -- - - - -- - - - -- - - NOTES (UNLESS OTHERWISE SPECIFIED): 1. USE ARTWORK MODEL ORB8381-M01. 2. GRAPHICS SHOWN FOR ILLUSTRATION PURPOSES ONLY. 3. GRAPHICS TO BE LASER ENGRAVED IN LASER PRINTING MACHINE USING PARAMETERS IN TABLE BELOW. THIS SETUP WILL ETCH THE GRAPHICS ON THE PLASTIC AT THE PROPER COLOR TONE. (parameters TBD during Eng Run) PROJECT NO. PROJ-03357 TITLE: ORB8381-D01 ALL PRINTED COPIES ARE UNCONTROLLED STATUS: DWG NO. REV SIZE A UNLESS OTHERWISE SPECIFIED: DO NOT SCALE DRAWING. ALL DIMENSIONS ARE IN MILLIMETERS. ALL ANGLES ARE IN DEGREES. The information in this document is the exclusive PROPRIETARY property of LEVITON MFG. CO., INC. It is disclosed w…
