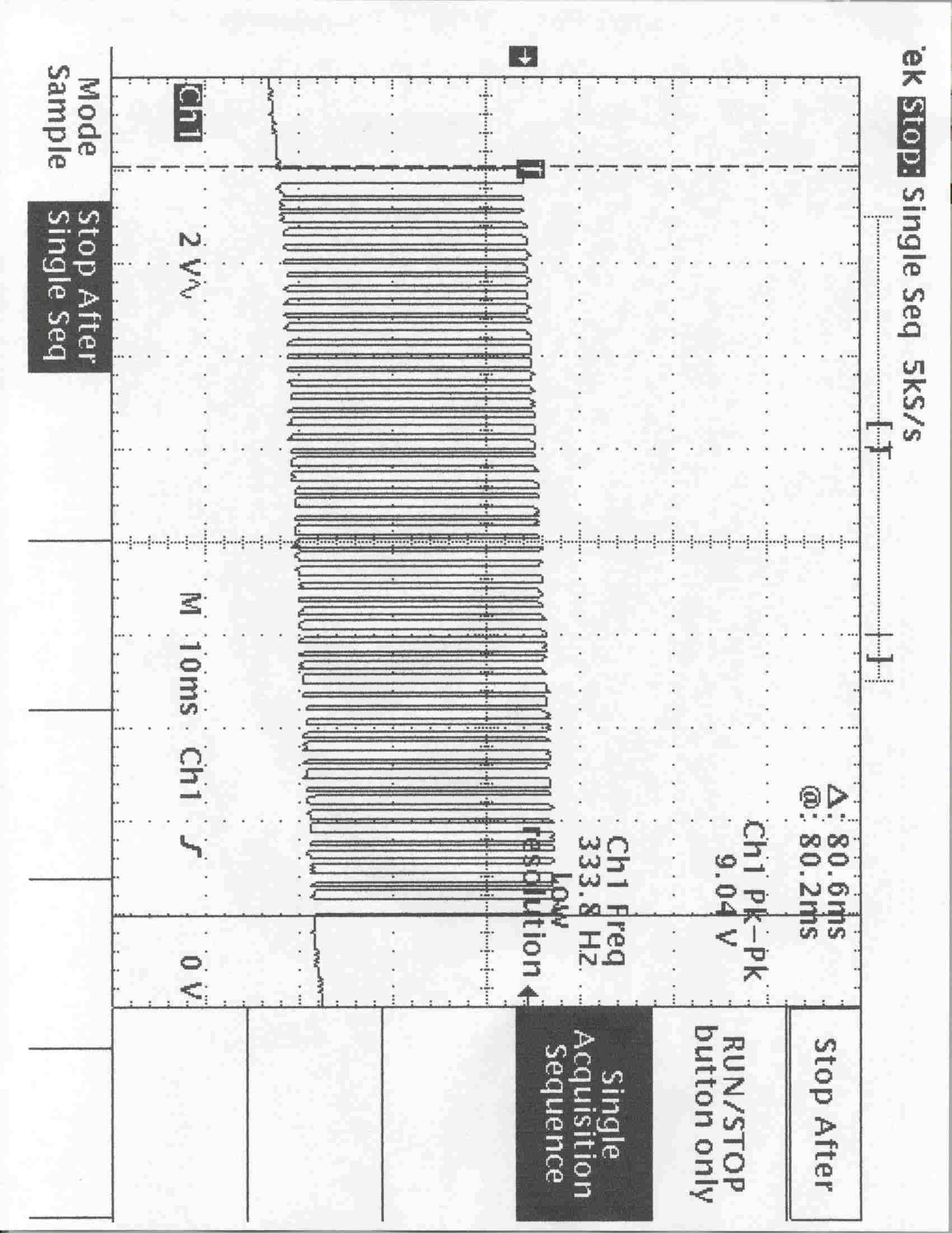

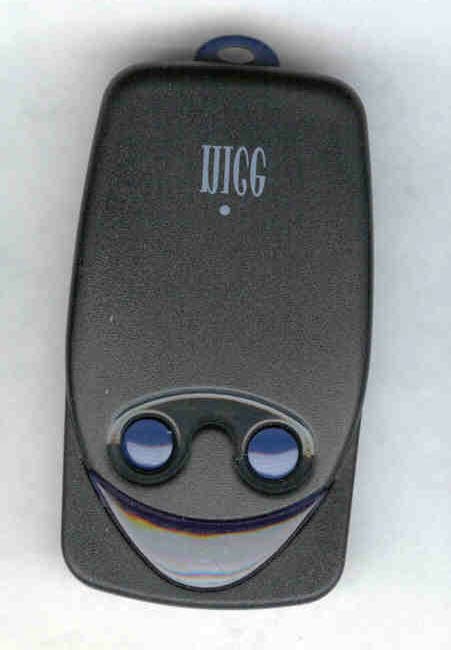

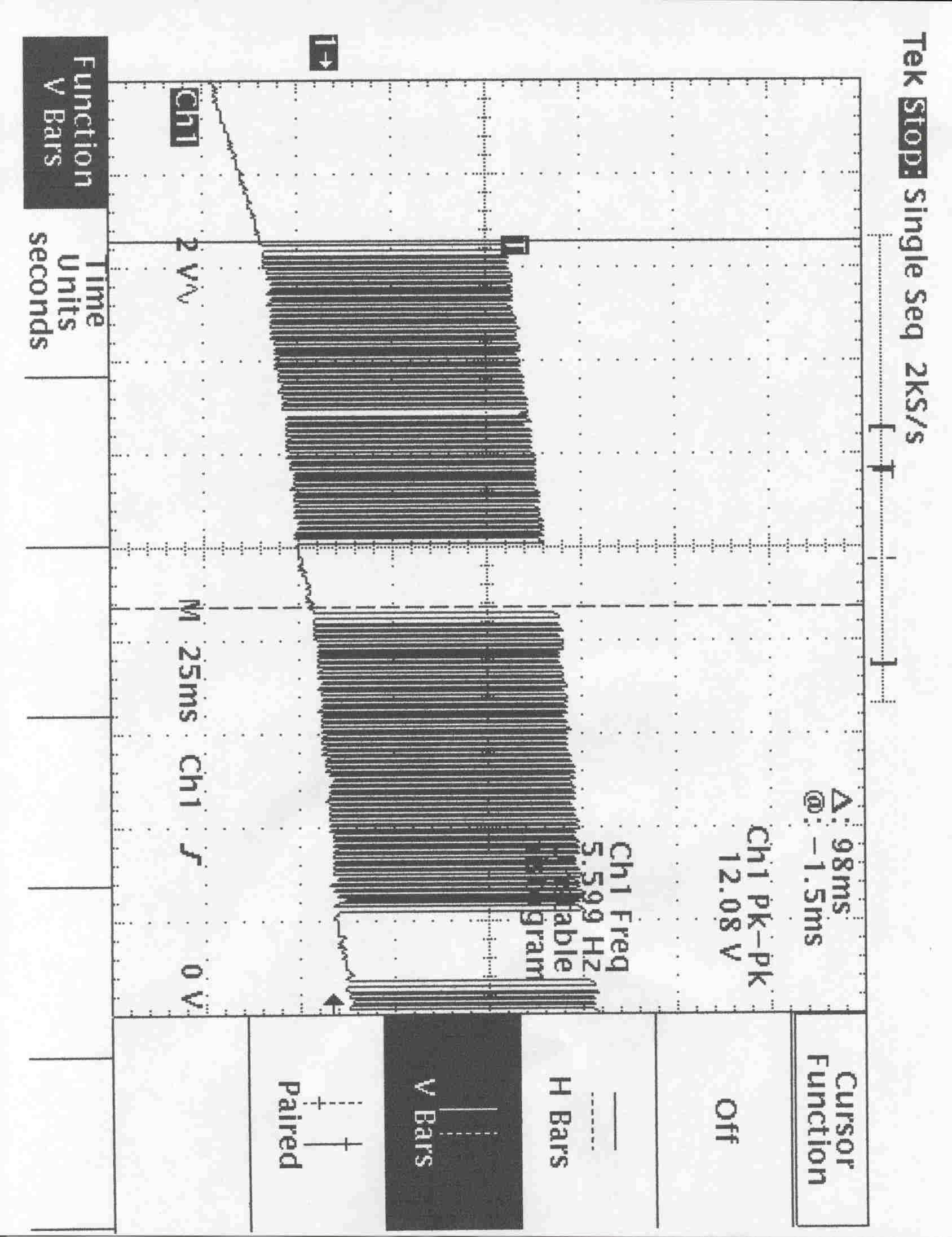

PML433FLTransmitter

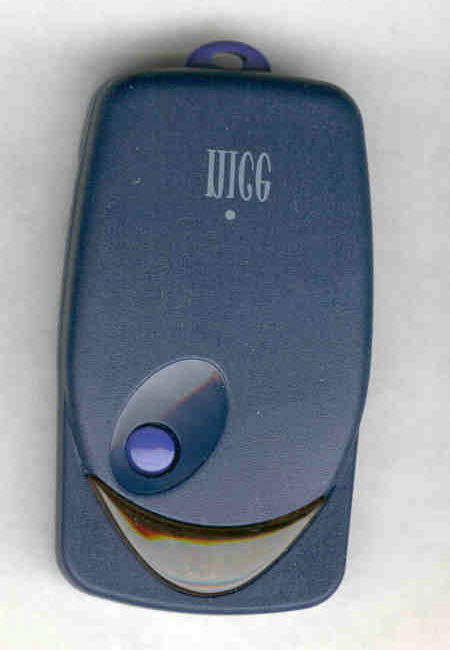

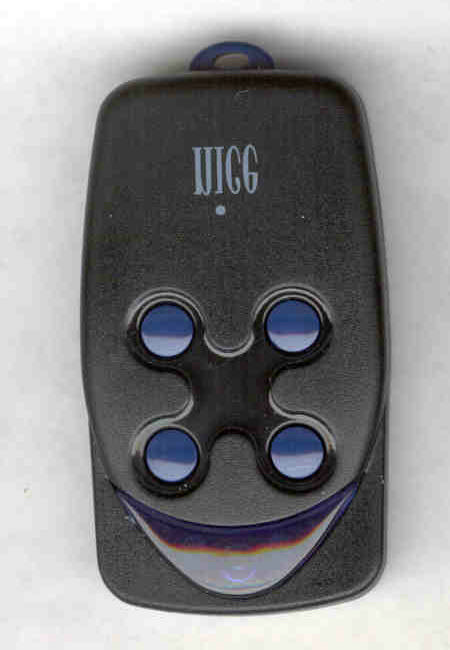

V. 005 Radio commande quartzee série FLO et VERY Quarz radio-control series FLO and VERY Radiocomando quarzato serie FLO e VERY Quarz- Funkssteuerung serie FLO und VERY MANUALE ISTRUZIONI ANLEITUNGS- HEFT INSTRUCTIONS MANUAL Radiomandos de cuarzo serie FLO y VERY LIVRET D’INSTRUCTIONS MANUAL DE INSTRUCCIONES FGBIE D QUESTO LIBRETTO È DESTINATO SOLO ALL'INSTALLATORE. L'installazione dovrà essere effettuata solamente da personale professionalmente qualificato in conformità a quanto previsto dalla legge n° 46 del 5 marzo 1990 e successive modifiche ed integrazioni e nel pieno rispetto delle norme UNI 8612. IGB Fig. 1 Fig. 2 Fig. 3 1 1212345678 10 CH. 1 CH. 1 CH. 2 CH. 3 CH. 4 (FLOXM) 10-18 V 18-28 V “A” FLOXM220 = 220Vac FLOXM = 12-24 Vcc/ca CH. 1CH. 1CH. 1 10-18 V 15-28 V 12-24 Vca/cc CH2 SEL. CH FLOX1 FLOX2 FLOXB2 CH1 “B” 1 12345612 10 INDIRIZZO DEI CANALI ADRESSAGE DES CANAUX DIRECCION DE LOS CANALES KANALACRESSIERUNG 2nd CHANNEL TX 3rd CHANNEL TX 1st CHANNEL TX 4th CHANNEL TX ADDRESSING THE CHANNEL DESCRIZIONE: I ricevitori serie FLO disponibili nella versioni mini ad innesto e a morsetti o nelle versioni modulari, permettono di controllare fino a 4 canali e possono essere abbinati ai trasmettitori di tipo FLO1, FLO2, FLO4 e VE della serie VERY Le versioni disponibili di ricevitori sono: Nei ricevitori serie FLOXM FLOXM220 l’uscita dei canali viene effettuata tramite dei moduli relè opzionali di vario tipo che permettono di realizzare diverse funzioni: Modulo MXD canale impulsivo. Modulo MXP canale passo passo. Modulo MXT canale temporizzato da 3" a 5'. ( usare solo 2 moduli MXT in contemporanea). ISTRUZIONI PER L'INSTALLAZIONE Come evidenziato sulla tabella, i ricevitori della serie FLO possono essere alimentati con tensione di 24Vcc/ca o 220 Vca nella versione FLOXM220. Nelle versioni FLOX1, FLOX2, FLOXB2, la selezione della tensione viene fatta tramite il ponticello “B” (vedi fig. 2), che se inserito permette di alimentare la scheda ad una tensione di 12 Vcc/ac, mentre nella versione FLOXM, la selezione della tensione viene eseguita tramite il selettore “A” (vedi fig. 1) che se chiuso permette di alimentare la ricevente con una tensione di 12 Vcc/ca mentre se aperto consente di alimentarla con una tensione di 24 Vcc/ac. Per evitare interferenze fra i ricevitori, installarli ad una distanza superiore a 50 cm. INSTALLAZIONE DELL'ANTENNA Per garantire il miglior funzionamento, ogni ricevitore della serie FLO deve essere installato con la propria antenna ABF o ABFKIT. L’antenna deve essere installata più in alto possibile, in presenza di strutture metalliche o di muri in cemento armato, installare l’antenna al di sopra di questi. Se il cavo dato in dotazione con l’antenna è troppo corto impiegare un cavo coassiale con impedenza 52 ohm (es. RG58 a bassa perdita ), tale cavo non deve superare la lunghezza di 10 mt. Nella versione FLOXM collegare la parte centrale (anima) al morsetto 2 e la calza al morsetto 1. Per le versioni FLOX1-FLOX2-FLOXB2-FLOXID la parte centrale va collegata al morsetto 2 e la calza al morsetto 1 (del morsetto a 2 posizioni). Nel caso non sia possibile installare l’antenna ABF o ABFKIT si possono ottenere dei discreti risultati usando come antenna uno spezzone di filo, montato disteso, della lunghezza di 18 cm. Tale spezzone va collegato al morsetto 2 per i ricevitori FLOXM-FLOXM220, o al morsetto 2 sui ricevitori FLOX1 - FLOX2 - FLOXID - FLOXB2. Qualora l’antenna debba essere installata dove non ci sia un buon piano di terra (es. strutture murarie), è possibile collegare il morsetto della calza a terra (solo se nelle immediate vicinanze esiste una buona messa a terra) Ai ricevitori della serie FLO è possibile abbinare i trasmettitori della serie FLO ( FLO1, FLO2, FLO4) rispettivamente a 1 - 2 - 4 canali oppure i trasmettitori VE a 2 canali della serie VERY. COMPOSIZIONE DEI CODICI serie FLO I ricevitori ed i trasmettitori della serie FLO contengono 10 microinterruttori a 2 posizioni che vengono utilizzati per impostare il codice personalizzato. La composizione del codice deve essere la stessa sia per il ricevitore che per i trasmettitori ad esso legati. COMPOSIZIONE DEI CODICI serie VERY Nei trasmettitori VE della serie VERY, i microinterruttori sono stati sostituiti con un sistema di programmazione che utilizza i due tasti del trasmettitore. Per eseguire la composizione del codice procedere nel seguente modo: 1 - Premere contemporaneamente i due tasti sul trasmettitore fino a quando il Led rimarrà acceso. Ora si avranno 5 sec. per iniziare a comporre la sequenza del codice. 2 - Premere il tasto 1 se il primo microinterruttore sul ricevitore è ON, mentre premere il tasto 2 se il microinterruttore è OFF. 3 - Ripetere il punto 2 per tutti i 10 microinterruttori del ricevitore. 4 - Dopo aver inserito il 10° microinterruttore il Led inizia a lampeggiare velocemente per 5 sec. Se durante questo lampeggio non viene premuto nessun tasto, il codice verrà memorizzato, altrimenti l’operazione verrà annullata. (Esempio vedi fig. 5) SELEZIONE DEI CANALI Nei ricevitori modulari FLOXM la selezione viene fatta con l’inserimento del modulo relè nel rispettivo canale, mentre per i ricevitori FLOX1 - FLOX2 - FLOXB2 - FLOX12 - FLOXID la selezione viene effettuata tramite l’inserimento di un ponticello (vedi fig. 3). Per i trasmettitori FLO1 - FLO2 l’associazione Tasto/Canale, se necessario può essere modificata tramite una piccola goccia di stagno, la quale consente di indirizzare il segnale dei trasmettitore su uno dei 4 canali dei ricevitore (vedi fig.4). Per il trasmettitore FLO4 ogni tasto corrisponde al rispettivo canale del ricevitore. Nei trasmettitori VE della serie VERY, l’associazione Tasto/Canale non può essere modificata. In caso di cattivo funzionamento del trasmettitore verificare che la batteria non sia scarica (per aprire il trasmettitore vedi fig. 6). VersioneAlimentazioneConnessioniFormatoCanali FLOXM12/24 Vcc/caMorsettieraModulareFino a 4 FLOXM220220 VacMorsettiera…
