TPS-K 377271 *377271* 377271 Bedienungsanleitungde Operating instructionsen Mode d’emploifr Istruzioni d’usoit Manual de instruccioneses 1
 2 1 2 3 4 3 *377271* Hilti Corporation FL-9494 Schaan Tel.: +423 / 234 21 11 Fax: +423/2342965 www.hilti.com Hilti = registered trademark of Hilti Corp., Schaan W 2777 0103 10-Pos. 1 1 Printed in Liechtenstein © 2003 Right of technical and programme changes reserved S. E. & O. 377254/C 1 de TPS Diebstahlschutz 1. Allgemeine Hinweise 1.1 Signalworte und ihre Bedeutung -VORSICHT- Für eine möglicherweise gefährliche Situation, die zu leichten Körperverletzungen oder zu Sachschaden führen könnte. -HINWEIS- Für Anwendungshinweise und andere nützliche Infor- mationen. 1.2 Piktogramme InhaltSeite 1. Allgemeine Hinweise1 2. Beschreibung2 3. Zubehör2 4. Technische Daten2 5. Sicherheitshinweise2 6. Bedienung2 7. Pflege und Instandhaltung3 8. Fehlersuche4 9. Entsorgung4 10. Garantie4 11. EG-Konformitätserklärung5 Abbildung  Batteriefach Anhängeöse Die Zahlen verweisen jeweils auf Abbildungen. Die Abbildungen zum Text finden Sie auf den ausklappbaren Umschlagseiten. Halten Sie diese beim Studium der Anlei- tung geöffnet. Ort der Identifizierungsdetails auf dem Freischalt- schlüssel Die Typenbezeichnung und die Serienkennzeichnung sind auf dem Typenschild Ihres Freischaltschlüssels ange- bracht. Übertragen Sie diese Angaben in Ihre Bedie- nungsanleitung und beziehen Sie sich bei Anfragen an unsere Vertretung oder Servicestelle immer auf diese Angaben. Typ:TPS Serien Nr.: Warnzeichen Warnung vor allgemeiner Gefahr Vor Benutzung Bedienungs- anleitung lesen Die Batterien dürfen nicht über den Müll entsorgt werden Hinweis auf Diebstahl- schutz Symbole Lesen Sie die Bedienungsanleitung vor Inbetriebnahme unbedingt durch. Bewahren Sie diese Bedienungsanleitung immer beim Gerät auf. Geben Sie das Gerät nur mit Bedienungs- anleitung an andere Personen weiter. allen Hilti-Freischaltschlüsseln dieses speziellen Kunden freischalten. Anzeigen mit Lichtsignal: – Anzeige von Diebstahlschutz am Gerät (gelb blinkend). Zum Lieferumfang der Standardausrüstung gehören: – Einbauteile im Gerät – Freischaltschlüssel 2 de 2. Beschreibung Der Diebstahlschutz (TPS) für handgeführte Elektro- werkzeuge von Hilti schützt diese wirkungsvoll vor unbe- rechtigter Benutzung. Das Gerät kann bei vorhandenem Diebstahlschutz (TPS- Modul ist im Gerät integriert) nur betrieben werden, wenn der Benutzer im Besitz eines elektronischen Freischalt- schlüssels ist. Freischaltschlüssel sind bei Hilti erhält- lich. Die Freischaltschlüssel sind kundenbezogen; das heisst alle von einem Kunden bei Hilti erworbenen Gerä- te, die über Diebstahlschutz verfügen, lassen sich von 3. Zubehör FreischaltschlüsselTPS-K Karte für Arbeitsgemeinschaft (Aktivieren) Karte für Arbeitsgemeinschaft (Deaktivieren) 4. Technische Daten Reichweite mit Batterie50–70 cm Lithium-BatterieCR2032 Technische Änderungen vorbehalten 5. Sicherheitshinweise Die Batterie darf nicht in die Hände von Kindern gelan- gen. Hat ein Kind eine Batterie geschluckt, kontaktieren Sie sofort einen Arzt. Überhitzen Sie die Batterie nicht und setzen Sie sie nicht dem Feuer aus. Die Batterie kann explodieren oder es können toxische Stoffe freigesetzt werden. Vermeiden Sie eine schnelle Entladung. Laden Sie die Batterie nicht auf. Verlöten Sie die Batterie nicht im Freischaltschlüssel. -VORSICHT- Schliessen Sie die Batterie nicht kurz, sie kann sich dadurch überhitzen und Verbrennungen ver- ursachen. Öffnen Sie die Batterie nicht und setzen Sie sie nicht übermässiger mechanischer Belastung aus. 6. Bedienung 6.1 Gerät 6.1.1 Gerät Freischalten 1. Stecken Sie den Netzstecker des Geräts in die Steck- dose. Die gelbe Diebstahlschutzlampe blinkt. (Das Gerät ist nun aktiviert und sucht mittels Funkübertra- gung nach einem gültigen Freischaltschlüssel.) 2. Bringen Sie den Freischaltschlüssel in die Nähe des Geräts (ca. 50–70 cm). Sobald die gelbe Diebstahl- schutzlampe erlischt, ist das Gerät freigeschaltet. (Das System ist so gestaltet, dass der Freischaltschlüssel für die Freigabe des Geräts üblicherweise nicht aus der Hosentasche genommen werden muss.) -HINWEIS- Die Freischaltung des Geräts bleibt erhalten, solange das Gerät nicht von der Netzspannung getrennt wird. 3 de 6.1.2 Notbetrieb  Um eine komfortable Reichweite zu erhalten, sind die Freischaltschlüssel mit einer Batterie (CR2032 Lithium- Batterie) ausgestattet. Das Gerät lässt sich auch bei lee- rer oder nicht vorhandener Batterie im Freischaltschlüs- sel freischalten, indem der Freischaltschlüssel dicht an die mit dem in der Abbildung dargestellten Symbol gekennzeichneten Stelle auf dem Gerät gehalten wird. -VORSICHT- Entfernen Sie entladene Batterien aus dem Freischalt- schlüssel. 6.2 Freischaltschlüssel 6.2.1 Batteriewechsel beim Freischaltschlüssel  1. Öffnen Sie die Verschlussschraube mit einer Münze (Linksdrehung). 2. Entnehmen Sie die Batterie aus dem Batteriefach. 3. Setzen Sie die neue Batterie, mit dem „+“ Zeichen nach oben, in das Batteriefach. 4. Schliessen Sie das Batteriefach mit der Verschluss- schraube. 6.2.2 Nachbestellen von Freischaltschlüsseln Freischaltschlüssel können bei Hilti nachbestellt werden. Der Verkauf eines Freischaltschlüssels erfolgt unter Anga- be der Kundennummer im Hilti Center oder Customer Service. Der Freischaltschlüssel wird an die jeweils zu der Kundennummer gespeicherten Adresse versendet, bzw. ausgehändigt, wenn sich der Kunde ausweist. 6.2.3 Überprüfen des Freischaltschlüssels Wechseln Sie die Batterie im Freischaltschlüssel (siehe Punkt 6.2.1), falls die Reichweite zum Freischalten des Geräts abnimmt oder nur mehr ein Freischalten im Not- betrieb (vergleiche auch Punkt 6.1.2) möglich ist. Ein nicht funktionierender Freischaltschlüssel kann im Hilti Center auf Fehler analysiert werden. Falls er sich als defekt herausstellt, muss ein neuer Freischaltschlüssel mit den kundenspezifischen Daten programmiert werden. 6.3 Arbeitsgemeinschaftskarte  Um …

Text truncated - open the document above for the full version.

Technical Description / Operational Description BlockDiagram Schematics

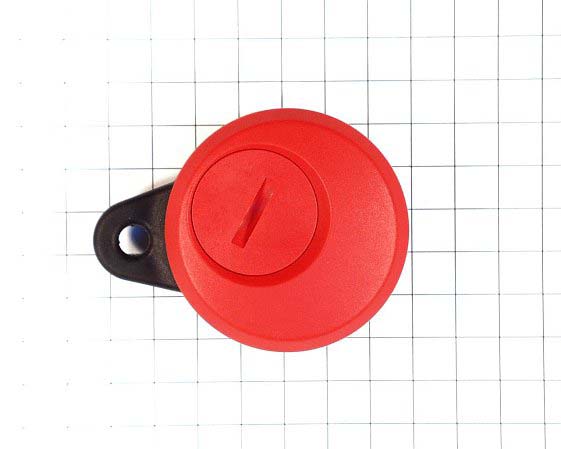

Annex No.1 Page 1 of 2 External Photographs of the Equipment Under Test EXTERNAL FRONT VIEW PHOTO Annex No.1 Page 2 of 2 EXTERNAL REAR VIEW PHOTO

Annex No.4 Page 1 of 2 FCC ID LABEL SAMPLE Annex No.4 Page 2 of 2 10 mm FCC ID: QLX TPS-K This device complies with Part 15 of the FCC rules. 29 mm Label for Operating Key. It will be placed on the backside of the key.

Annex No.2 Page 1 of 2 Internal Photographs of the Equipment Under Test INTERNAL COMPONENT SIDE PHOTO Annex No.2 Page 2 of 2 INTERNAL SOLDER SIDE PHOTO

Page 1 of 20 m. dudde hochfrequenz-technik Rottland 5a Datum: 14.02.02 D-51429 Bergisch Gladbach Tel. +49 2207-9689-0 Fax +49 2207 9689-20 e-mail: [email protected] http://www.dudde.com TEST REPORT No.: 02001427 Date : 2002.09.22 EQUIPMENT UNDER TEST: DSS Anti-theft device “Operating Key” Trade Name: HILTI DSS Model: 00160204 Operating Key Serial No: none Equipment Category: Transceiver Manufacturer: TeraTron GmbH Address: Robert-Wilhelm-Bunsen-Strasse 5 D-51647 Gummersbach Phone: +49(0) 22 61 / 8082-0 Fax: +49(0) 22 61 / 8082- E-mail: [email protected] RELEVANT STANDARD: 47 CFR Part 15C - Intentional Radiators USED: ANSI C63.4-1992 TEST REPORT PREPARED BY: Ralf Trepper m.dudde hochfrequenz-technik Rottland 5a D-51429 Bergisch Gladbach Germany Phone: +49 2207 96890 Fax : +49 2207 968920 E-mail: [email protected] TEST PERSONNEL: SIGNATURE OF THE COMPANY OFFICIAL: Ralf Trepper Manfried Dudde FCC ID: QLXTPS-K Test Report : 02001427 Page 2 of 20 Issue Date: 23.09.2002 EUT: 00160204 Operating Key m. dudde hochfrequenz - technik Rottland 5a D-51429 Bergisch Gladbach Tel. +49 2207-96890 Fax +49 2207 968920 email [email protected] CONTENTS 1 GENERAL INFORMATION .................................................................................................................. 4 1.1 Purpose ................................................................................................................................................................... 4 1.2 Limits and Reservations .......................................................................................................................................... 4 1.3 Test Location ........................................................................................................................................................... 4 1.4 Manufacturer ........................................................................................................................................................... 4 1.5 Dates ....................................................................................................................................................................... 4 2 PRODUCT DESCRIPTION ................................................................................................................... 5 2.1 Equipment Under Test (EUT) ............................................................................................................................. 5 2.2 EUT Peripherals ...................................................................................................................................................... 5 2.4 Modifications Required for Compliance.............................................................................................................. 5 4 ANTENNA REQUIREMENT ..................................................................................................................... 7 4.1 Regulation ............................................................................................................................................................... 7 4.2 Result ...................................................................................................................................................................... 7 5 RADIATED EMISSIONS ............................................................................................................................ 8 5.1 Regulation ............................................................................................................................................................... 8 5.2 Test Equipment ....................................................................................................................................................... 9 5.3 Test Procedures ...................................................................................................................................................... 9 5.4 Calculation of Field Strength Limits....................................................................................................................... 10 5.5 Calculation of Average Correction Factor ............................................................................................................. 10 5.6 Field Strength Calculation ..................................................................................................................................... 10 5.7 Test Results...................................................................................................................................................... 11 5.7.1 Model 00160204 Operating Key ............................................................................................................... 11 6 CONDUCTED EMISSIONS TESTS ........................................................................................................ 12 6.1 Regulation ............................................................................................................................................................. 12 6.2 Test Equipment ..................................................................................................................................................... 12 6.3 Test Procedures .................................................................................................................................................... 12 6.4 Test Results........................................................................................................................................................... 12 7 PERIODIC OPERATION CHARACTERISTICS.................................................................................. 13 7.1 Periodic Operation................................................................................................................................................. 13 7.1.1 Regulation.......................................................…

Text truncated - open the document above for the full version.

Annex No.3 Page 1 of 1 OCCUPIED BANDWITH PLOT

Annex No.6 Page 1 of 1 Test Setup Photos : 00160204 Operating Key
