Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan Tel: 886-3-4987684 Fax: 886-3-4986528 Photo Page: 1 of 1 PHOTOS OF EUT (TX)
Sample of FCC ID Label The device is so small that the 2 parts warning statement does not have to go on the device. It will be really hard to read. We remove the 2 parts statement from the device since we already have it in the manual. FCC ID :QUUWTX4

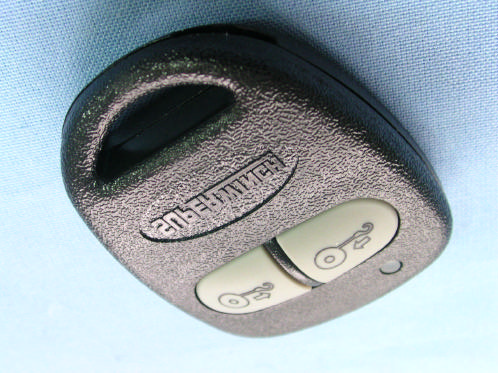

Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan Tel: 886-3-4987684 Fax: 886-3-4986528 Photo Page: 1 of 3 PHOTOS OF EUT (TX) Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan Tel: 886-3-4987684 Fax: 886-3-4986528 Photo Page: 2 of 3 PHOTOS OF EUT (TX) Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan Tel: 886-3-4987684 Fax: 886-3-4986528 Photo Page: 3 of 3 PHOTOS OF EUT (TX)

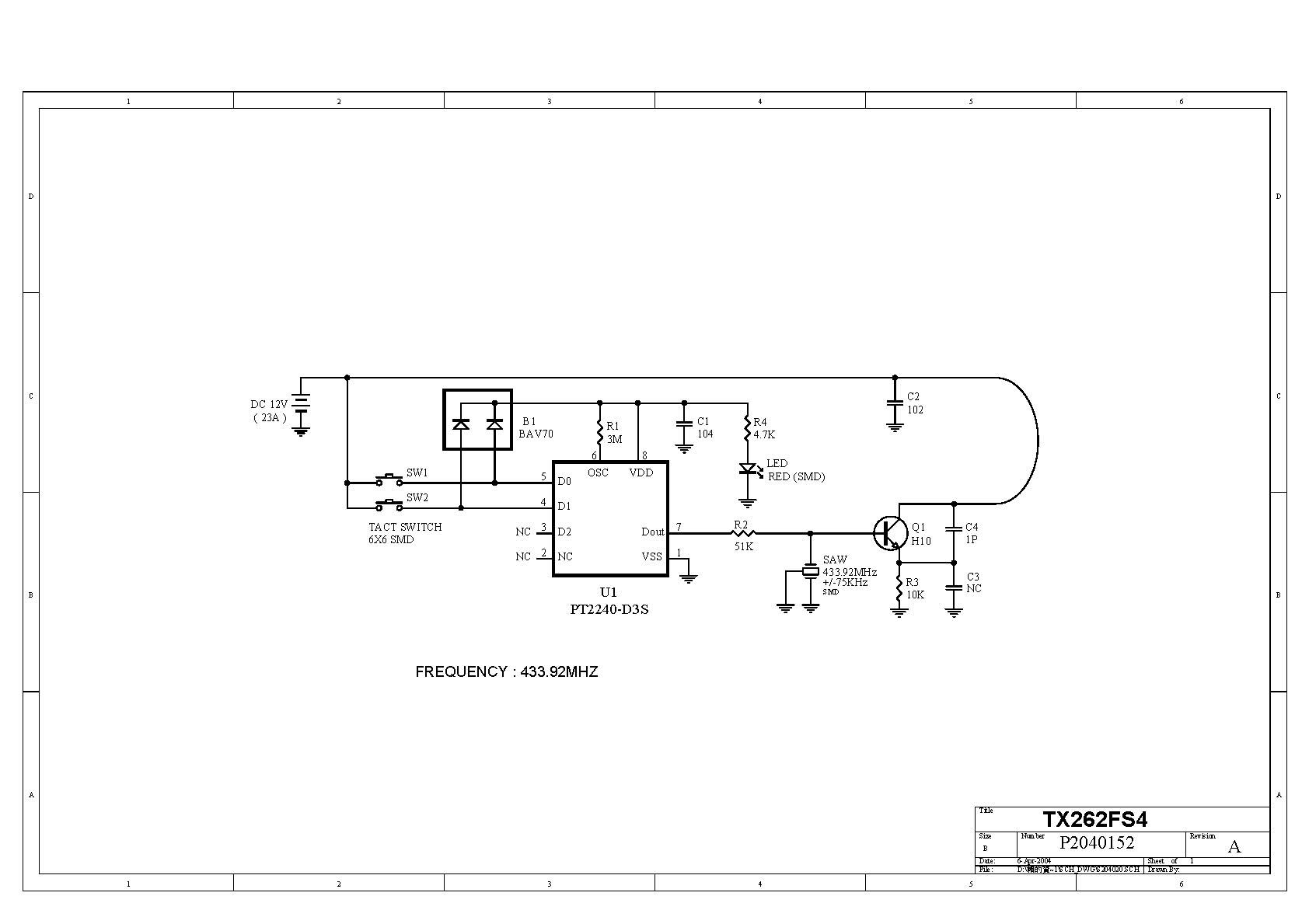

FCC ID: QUUWTX4 Operational Description of the equipment This is a car-used controller which is designed to operate two functions. The two button Superwinch Controller with two buttons and resubmit. The detailed circuit functions are described as below: PRODUCT Remote Controller (TX) MODEL NO. TX262FS4 POWER SUPPLY 12Vdc(Battery) CABLE N/A I/O PORT/INTERFACE N/A FREQUENCY BAND 433.92MHz CARRIER FREQUENCY 433.92MHz NUMBER OF CHANNEL 1 CHANNEL SPACING N/A RF OUTPUT POWER -13.8 dBm (eirp) I.F. & L.O. L.O 433.92MHz MODULATION TYPE ASK BIT RATE OF TRANSMISSION 4 kHz ANTENNA TYPE Loop Antenna integrated on PCB
Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.: A04011604 Report No.: FCCA04011604-01 Page: 2 of 23 Date: Apr. 12, 2004 FCC ID: QUUWTX4 Table of Contents 1. DOCUMENT POLICY AND TEST STATEMENT................................................... 3 1.1 DOCUMENT POLICY .......................................................................................... 3 1.2 TEST STATEMENT ............................................................................................. 3 2. DESCRIPTION OF EUT AND TEST MODE ......................................................... 4 2.1 GENERAL DESCRIPTION OF EUT .................................................................... 4 2.2 DESCRIPTION OF EUT INTERNAL DEVICE ..................................................... 4 2.3 DESCRIPTION OF TEST MODE......................................................................... 4 2.4 DESCRIPTION OF SUPPORT UNIT................................................................... 5 3. DESCRIPTION OF APPLIED STANDARDS......................................................... 5 4. CONDUCTED EMISSION TEST .......................................................................... 5 5. RADIATED EMISSION TEST ............................................................................... 6 5.1 RADIATED EMISSION LIMIT .............................................................................. 6 5.2 TEST EQUIPMENT ............................................................................................. 7 5.3 TEST SET-UP...................................................................................................... 8 5.4 TEST PROCEDURE............................................................................................ 8 5.5 EUT OPERATING CONDITION........................................................................... 8 5.6 MAXIMUM MODULATION PERCENTAGE ........................................................12 5.7 RADIATED EMISSION TEST RESULT...............................................................12 6. BAND EDGE TEST ............................................................................................ 14 6.1 BAND EDGE LIMIT ............................................................................................14 6.2 TEST EQUIPMENT ............................................................................................14 6.3 TEST SET-UP.....................................................................................................15 6.4 TEST PROCEDURE...........................................................................................15 6.5 EUT OPERATING CONDITION .....................................................................15 6.6 BAND EDGE TEST RESULT..............................................................................15 7. FREQUENCY BANDWIDTH............................................................................... 17 7.1 FREQUENCY BANDWIDTH LIMIT ....................................................................17 7.2 TEST EQUIPMENT ............................................................................................17 7.3 TEST SET-UP.....................................................................................................17 7.4 TEST PROCEDURE...........................................................................................18 7.5 EUT OPERATING CONDITION .....................................................................18 7.6 FREQUENCY BANDWIDTH TEST RESULT .................................................18 8. RELEASE OR OPERATING TIME....................................................................... 19 8.1 RELEASE TIME OR OPERATING LIMIT ...........................................................19 8.2 TEST EQUIPMENT ............................................................................................19 8.3 TEST SET-UP.....................................................................................................19 8.4 TEST PROCEDURE............................................................................................20 8.5 EUT OPERATING CONDITION...........................................................................20 8.6 RELEASE OR OPERATING TIME TEST RESULT..............................................20 9. PHOTOS OF TESTING ....................................................................................... 21 10. TERMS OF ABRIVATION ................................................................................. 23 Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.: A04011604 Report No.: FCCA04011604-01 Page: 3 of 23 Date: Apr. 12, 2004 FCC ID: QUUWTX4 1. DOCUMENT POLICY AND TEST STATEMENT 1.1 DOCUMENT POLICY - The report shall not be reproduced except in full, without the written approval of SRT Lab, Inc. - The report must not be used by the applicant to claim that the product is endorsed by NVLAP. - The NVLAP logo applies only to the applicable standards specified in this report. 1.2 TEST STATEMENT - The test results in the report apply only to the unit tested by SRT Lab. - There was no deviation from the requirements of test standards during the test. - The new battery power source 12 Vdc, was used during the test. Spectrum Research & Testing Lab., Inc. No. 101-10, Ling 8, Shan-Tong Li, Chung-Li City, Taoyuan, Taiwan, R.O.C. TEST REPORT Reference No.: A04011604 Report No.: FCCA04011604-01 Page: 4 of 23 Date: Apr. 12, 2004 FCC ID: QUUWTX4 2. DESCRIPTION OF EUT AND TEST MODE 2.1 GENERAL DESCRIPTION OF EUT PRODUCT Remote Controller (TX) MODEL NO. TX262FS4 POWER SUPPLY 12Vdc(Battery) CABLE N/A I/O PORT/INTERFACE N/A FREQUENCY BAND 433.92MHz CARRIER FREQUENCY 433.92MHz NUMBER OF CHANNEL 1 CHANNEL SPACING N/A RF OUTPUT POWER -13.8 dBm (eirp) I.F. & L.O. L.O 433.92MHz MODULATION TYPE ASK BIT RATE OF TR…
Text truncated - open the document above for the full version.
FCC ID: QUUWTX4 - Radiated test (below 1000MHz) - Radiated test (above 1000MHz)
| # | Rule Parts | Frequency Range | Power Output |
|---|---|---|---|
| 1 | 15.231 | 433.92 MHz - 433.92 MHz | - |

REMOTE CONTROL TRANSMITTER
Equipment Class
DSC - Part 15 Security/Remote Control Transmitter
RECEIVER
Equipment Class
CYY - Communications Receiver used w/Pt 15 Transmitter
Remote Control
Equipment Class
DXX - Part 15 Low Power Communication Device Transmitter
Wireless Utility Winch
Equipment Class
CRR - Superregenerative Receiver
Wireless Power Drive Control
Equipment Class
CRR - Superregenerative Receiver
