UCE313058AMulti Mode LTE / UMTS / GSM Mobile Radio with WLAN, Bluetooth and RFID

’13.6 P-03E W W 䂾౏౒䈱႐ᚲ䈪៤Ꮺ㔚⹤䉕䈗೑↪䈱㓙䈲䇮๟࿐䈱ᣇ䈻䈱ᔃ䈒䈳䉍䉕ᔓ䉏䈝䈮䇯 本体付属品 ■本体付属品 • P-03E本体（保証書付き）• リアカバー P60 • 電池パック P30• クイックスタートガイド • 卓上ホルダ P53 • ワイヤレスチャージャー P03（保証書付き） ＜ワイヤレスチャージャー＞ ＜専用ACアダプタ＞ 目次／注意事項 1 目次 本体付属品. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 本端末のご利用について. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 安全上のご注意（必ずお守りください） . . . . . . . . . . . . . . . . . . . . . . 5 取り扱い上のご注意. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 防水／防塵性能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 ご使用前の確認と設定 36 各部の名称と機能. . . . . . . . . . . . . . . . . . 36 ドコモminiUIMカード . . . . . . . . . . . . . . . 38 電池パック . . . . . . . . . . . . . . . . . . . . . . 40 充電 . . . . . . . . . . . . . . . . . . . . . . . . . . 41 電源を入れる／切る . . . . . . . . . . . . . . . . 46 基本操作. . . . . . . . . . . . . . . . . . . . . . . . 47 初期設定. . . . . . . . . . . . . . . . . . . . . . . . 53 ホーム画面 . . . . . . . . . . . . . . . . . . . . . . 60 アプリ画面 . . . . . . . . . . . . . . . . . . . . . . 66 ロック／セキュリティ . . . . . . . . . . . . . . . 67 電話／メール／ウェブブラ ウザ 70 電話 . . . . . . . . . . . . . . . . . . . . . . . . . . 70 メール . . . . . . . . . . . . . . . . . . . . . . . . . 72 ウェブブラウザ . . . . . . . . . . . . . . . . . . . 75 付録 76 microSDカード . . . . . . . . . . . . . . . . . . . 76 トラブルシューティング（FAQ） . . . . . . . . 78 スマートフォンあんしん遠隔サポート. . . . . 83 端末初期化 . . . . . . . . . . . . . . . . . . . . . . 83 保証とアフターサービス . . . . . . . . . . . . . 84 ソフトウェア更新. . . . . . . . . . . . . . . . . . 86 Androidバージョンアップ . . . . . . . . . . . . 91 携帯電話機の比吸収率（SAR） . . . . . . . . . 92 European RF Exposure Information . . . . 94 CE Declaration of Conformity . . . . . . . . . 95 FCC Notice. . . . . . . . . . . . . . . . . . . . . . 95 FCC RF Exposure Information . . . . . . . . 96 Important Safety Information . . . . . . . . 97 Handling Precautions . . . . . . . . . . . . . . 98 輸出管理規制. . . . . . . . . . . . . . . . . . . . . 98 知的財産権 . . . . . . . . . . . . . . . . . . . . . . 99 SIMロック解除 . . . . . . . . . . . . . . . . . . 103 Quick Manual (English) . . . . . . . . . . . . 103 索引. . . . . . . . . . . . . . . . . . . . . . . . . . 109 目次／注意事項 2 本端末のご利用について • 本端末は、LTE・W-CDMA・GSM ／ GPRS・無線LAN方式に対応してい ます。 • 本端末は無線を使用しているため、トンネル・地下・建物の中などで電波 の届かない所、屋外でも電波の弱い所、XiサービスエリアおよびFOMA サービスエリア外ではご使用になれません。また、高層ビル ・マンション などの高層階で見晴らしのよい場所であってもご使用になれない場合が あります。なお、電波が強くアンテナマークが4本たっている状態で、移 動せずに使用している場合でも通話が切れる場合がありますので、ご了承 ください。 • 本端末は電波を利用している関係上、第三者により通話を傍受されるケー スもないとはいえません。しかし、LTE ・W-CDMA・GSM ／ GPRS方式 では秘話機能をすべての通話について自動的にサポートしますので、第三 者が受信機で傍受したとしても、ただの雑音としか聞きとれません。 • 本端末は、音声をデジタル信号に変換して無線による通信を行っているこ とから、 電波状態の悪い所へ移動するなど送信されてきたデジタル信号を 正確に復元することができない場合には、 実際の音声と異なって聞こえる 場合があります。 • 本端末は、Xiエリア、FOMAプラスエリアおよびFOMAハイスピードエリ アに対応しております。 • ディスプレイは、非常に高度な技術を駆使して作られていますが、一部に 点灯しないドットや常時点灯するドットが存在する場合があります。こ れは液晶ディスプレイの特性であり故障ではありませんので、 あらかじめ ご了承ください。 • お客様ご自身で本端末に登録された情報内容は、 別にメモを取るなどして 保管してくださるようお願いします。本端末の故障や修理、 機種変更やそ の他の取り扱いなどによって、 万が一、登録された情報内容が消失してし まうことがあっても、当社としては責任を負いかねますのであらかじめご 了承ください。 • 大切なデータはmicroSDカードに保存することをおすすめします。 • 本端末はパソコンなどと同様に、お客様がインストールを行うアプリなど によっては、 お客様の端末の動作が不安定になったり、 お客様の位置情報 や端末に登録された個人情報などがインターネットを経由して外部に発 信され不正に利用される可能性があります。このため、ご利用になるアプ リなどの提供元および動作状況について十分にご確認の上ご利用くださ い。 • 本端末はｉモードのサイト（番組）への接続、ｉアプリなどには対応して おりません。 目次／注意事項 3 • 本端末は、データの同期や最新のソフトウェアバージョンをチェックする ための通信、サーバーとの接続を維持するための通信など一部自動的に通 信を行う仕様となっています。また、アプリのダウンロードや動画の視聴 などデータ量の大きい通信を行うと、パケット通信料が高額になりますの で、パケット定額サービスのご利用を強くおすすめします。 • お客様がご利用のアプリやサービスによっては、Wi-Fi通信中であっても パケット通信料が発生する場合があります。 • 公共モード（ドライブモード）には対応しておりません。 • 本端末では、マナーモードに設定中でも、着信音、操作音、各種通知音以 外の動作音声（カメラのシャッター音など）は消音されません。 • 本端末は、ソフトウェア更新やAndroidバージョンアップを行うと、機能 や操作方法が変わることがあります。 • Androidをバージョンアップすると、古いバージョンのAndroidで使用し ていたアプリが使えなくなる場合や意図しない不具合が発生する場合が あります。 • Google™が提供するサービスについては、Google Inc.の利用規約をお読 みください。またその他のウェブサービスについては、 それぞれの利用規 約をお読みください。 • Googleアプリおよびサービス内容は、将来予告なく変更される場合があ ります。 • 紛失に備え、 画面ロックを設定し端末のセキュリティを確保してください （ZP.69） 。 • 万が一紛失した場合は、Googleトーク™、Gmail™ 、Google Play™など のGoogleサービスなどを他の人に利用されないように、パソコンより各 種サービスアカウントのパスワードを変更してください。 • spモード、mopera Uおよびビジネスmoperaインターネット以外のプロ バイダはサポートしておりません。 • microSDカードを挿入しなくても本端末をお使いいただくことはできま すが、microSD カードにしか保存できないデータがございます。 このため、 本端末をご利用になるときは、microSDカードを挿入すること をおすすめします。 • テザリングのご利用にはspモードのご契約が必要です。 • テザリングを有効にした状態では、インターネット接続・メールサービス 以外のspモードの機能をご利用になれません。 • テザリングを利用してインターネットに接続した場合、ご利用の環境に よっては外部機器においてアプリ （ブラウジング ・ゲームなど）が正常に 動作しない場合があります。 • ご利用の料金プランにより、テザリングご利用時のパケット通信料が異な ります。パケット定額サービスのご利用を強くおすすめします。 • モバキャスは通信と連携したサービスであるため、サービスのご利用には パケット通信料が発生します。パケット定額サービスの加入をおすすめ します。 • ご利用時の料金など詳細については、 http://www.nttdocomo.co.jp/ をご覧ください。 目次／注意事項 4 安全上のご注意（必ずお守りください） ■ご使用の前に、この「安全上のご注意」をよくお読みの上、正しくお使い ください。また、お読みになった後は大切に保管してください。 ■ここに示した注意事項は、お使いになる人や、他の人への危害、財産への 損害を未然に防ぐための内容を記載していますので、必ずお守りください。 ■次の表示の区分は、表示内容を守らず、誤った使用をした場合に生じる危 害や損害の程度を説明しています。 この表示は、取り扱いを誤った場合、「死亡また は重傷を負う危険が切迫して生じることが想定 される」内容です。 この表示は、取り扱いを誤った場合、「死亡また は重傷を負う可能性が想定される」内容です。 この表示は、取り扱いを誤った場合、「軽傷を負 う可能性が想定される場合および物的損害の発 生が想定される」内容です。 ■次の絵表示の区分は、お守りいただく内容を説明しています。 禁止（してはいけないこと）を示します。 分解してはいけないことを示す記号です。 水がかかる場所で使用したり、水に濡らしたりしてはいけないこ とを示す記号です。 濡れた手で扱ってはいけないことを示す記号です。 目次／注意事項 5 指示に基づく行為の強制（必ず実行していただくこと）を示しま す。 電源プラグをコンセントから抜いていただくことを示す記号で す。 ■「安全上のご注意」は下記の7項目に分けて説明しています。 本端末、電池パック、アダプタ、ワイヤレスチャージャー、卓上ホルダ、ド コモminiUIMカードの取り扱いについて＜共通＞. . . . . . . . . . . . . . . P.6 本端末の取り扱いについて. . . . . . . . . . . . . . . . . . . . . . . . . . . . . P.9 電池パックの取り扱いについて. . . . . . . . . . . . . . . . . . . . . . . . . P.11 アダプタ、ワイヤレスチャージャー、卓上ホルダの取り扱いについて . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P.13 ドコモminiUIMカードの取り扱いについて. . . . . . . . . . . . . . . . . . P.15 医用電気機器近くでの取り扱いについて. . . . . . . . . . . . . . . . . . . . P.15 材質一覧. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P.17 本端末、電池パック、アダプタ、ワイヤレスチャージャー、卓上ホル ダ、ドコモminiUIMカードの取り扱いについて＜共通＞ 高温になる場所（火のそば、暖房器具のそば、こたつの中、 直射日光の当たる場所、炎天下の車内など）で使用、保管、 放置しないでください。 火災、やけど、けがの原因となります。 電子レンジなどの加熱調理機器や高圧容器に入れないでく ださい。 火災、やけ…

Text truncated - open the document above for the full version.

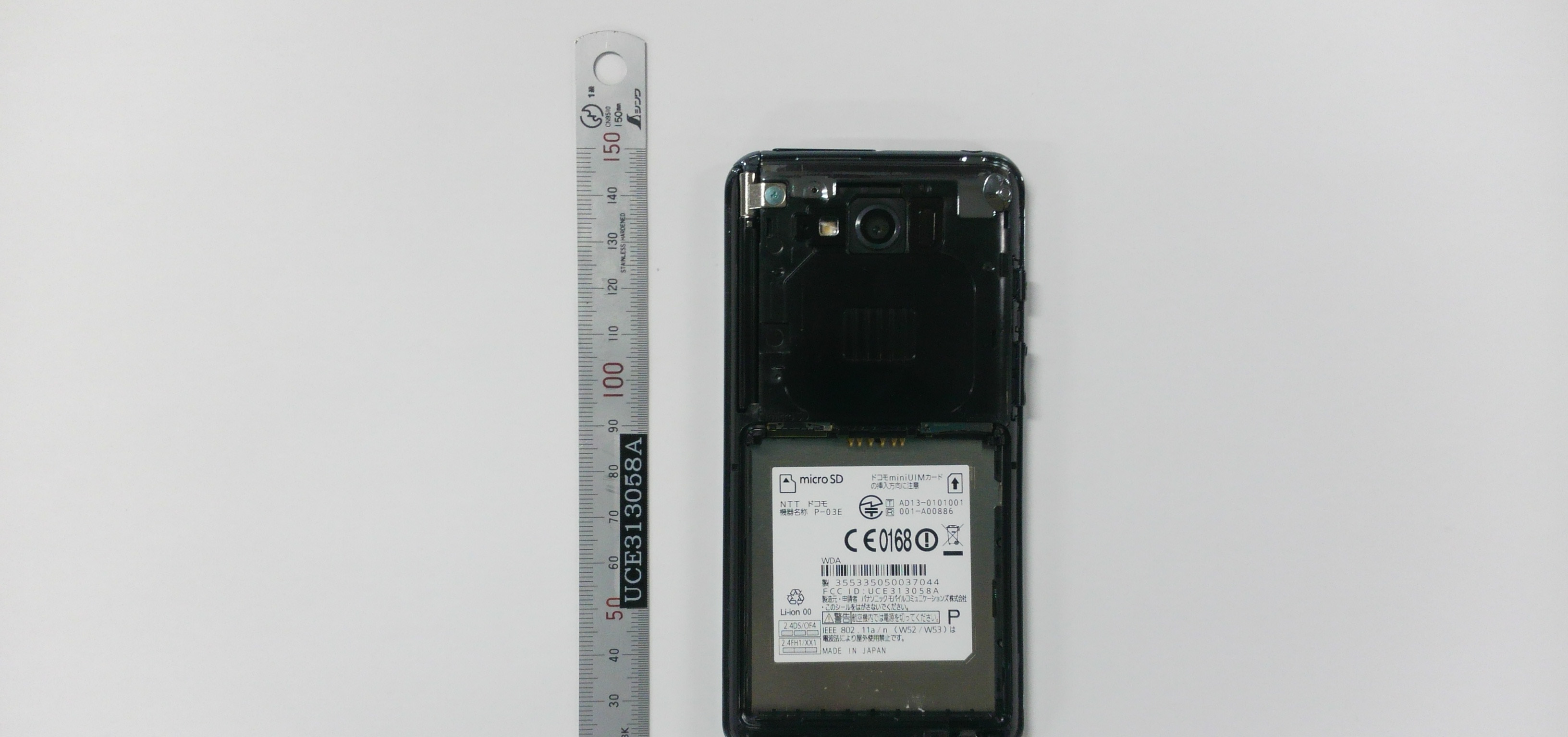

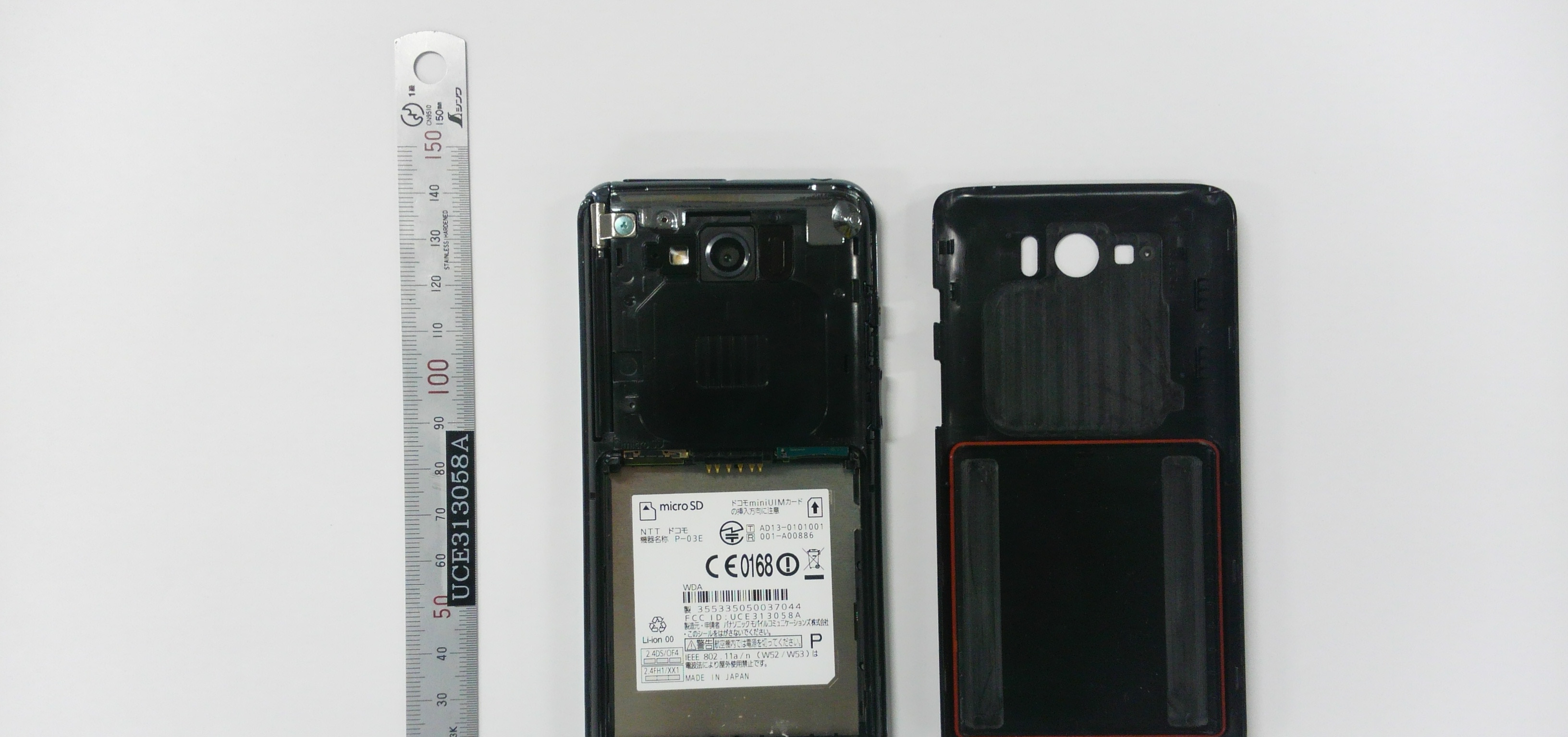

P.1 Panasonic Mobile Communications Confidential and Pr oprietary P-03E FCCID Label and Location ① ② FCCID : UCE313058A FCCID : UCE313058AFCCID : UCE313058AFCCID : UCE313058A Battery Area :Battery is placed in rear side of the phone. Label Area :This outline drawing shows the label in position within the battery compartment.The label is visible to the user at the point of sale prior to fitting the USIM, battery pack and cover. ③ ④ ⑤ ⑥⑦ ①Operator Name②Model Name③ID for JATE④ID for TELEC⑤Production Year &Month⑥Bar code of IMEI⑦IMEI（Production Serial Number)

TEST REPORT Test of: P-03E To: OET Bulletin 65 Supplement C: (2001-01) IEEE1528: 2003 FCC ID: UCE313058A Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Supersedes All Previous Versions This Test Report Is Issued Under The Authority Of Richelieu Quoi, SAR Technology Consultant: (APPROVED SIGNATORY) Checked By: Naseer Mirza (APPROVED SIGNATORY) Issue Date: 01 May 2013 Test Dates: 28 March to 16 April 2013 This report is issued in portable document format (PDF). It is only a valid copy of the report if it is being viewed in PDF format with the following security options not allowed: Changing the document, Selecting text and graphics, Adding or changing notes and form fields. This report may not be reproduced other than in full, except with the prior written approval of UL. The results in this report apply only to the sample(s) tested. The Bluetooth® word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by UL is under license. Other trademarks and trade names are those of their respective owners. Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 2 of 244 UL This page has been left intentionally blank. Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 3 of 244 UL TABLE OF CONTENTS 1. Customer Information ..................................................................................................... 4 2. Summary of Test Results ............................................................................................... 5 3. Test Specification, Methods and Procedures ............................................................. 10 4. Equipment Under Test (EUT)........................................................................................ 11 5. Deviations from the Test Specification ....................................................................... 19 6. Operation and Configuration of the EUT during Testing ........................................... 20 7. Measurements, Examinations and Derived Results ................................................... 25 8. Measurement Uncertainty ............................................................................................ 56 Appendix 1. Test Equipment Used .................................................................................. 65 Appendix 2. Measurement Methods ................................................................................ 68 Appendix 3. SAR Distribution Scans ............................................................................... 70 Appendix 4. Photographs ............................................................................................... 181 Appendix 5. System Check ............................................................................................ 227 Appendix 6. Simulated Tissues...................................................................................... 233 Appendix 7. DASY4 System Details ............................................................................... 235 Appendix 8. 3G Test set-up ............................................................................................ 238 Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 4 of 244 UL 1. Customer Information Company Name: Panasonic Mobile Comms Dev of Europe Ltd Address: Panasonic House, Willoughby Road, Bracknell, Berkshire, RG12 8FP, United Kingdom Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 5 of 244 UL 2. Summary of Test Results Test Name Specification Reference Result Specific Absorption Rate-GSM 850 OET Bulletin 65 Supplement C: (2001-01) Specific Absorption Rate-PCS 1900 OET Bulletin 65 Supplement C: (2001-01) Specific Absorption Rate - UMTS-FDD 5 OET Bulletin 65 Supplement C: (2001-01) Specific Absorption Rate-Wi-Fi 802.11b/g/n 2.4 GHz OET Bulletin 65 Supplement C: (2001-01) Specific Absorption Rate- Wi-Fi 802.11a/n 5.0 GHz OET Bulletin 65 Supplement C: (2001-01) Key to Results = Complied = Did not comply 2.1. Highest Reported SAR: Individual Transmitter Evaluation per Band Exposure Configuration Technology Band Highest Reported 1g -SAR (W/kg) Equipment Class Max Rated Source base Avg Power + Max Tolerance [dBm] Highest Reported 1g-SAR (W/kg) HEAD (Separation Distance 0mm) GSM850 0.389 PCE 24.84 0.482 PCS1900 0.389 21.59 UMTS FDD 5 0.482 24.01 WLAN 2.4 GHz 0.216 DTS 16.00 0.216 WLAN 5.0 GHz 0.027 NII 8.50 0.027 HOTSPOT (Separation Distance 10mm) GSM850 0.547 PCE 24.84 0.771 PCS1900 0.771 21.59 UMTS FDD 5 0.679 24.01 WLAN 2.4 GHz 0.112 DTS 16.00 0.112 WLAN 5.0 GHz - NII - - BODY-WORN (Separation Distance 15mm) GSM850 0.374 PCE 24.08 0.515 PCS1900 0.303 20.80 UMTS FDD 5 0.515 24.01 WLAN 2.4 GHz 0.042 DTS 16.00 0.042 WLAN 5.0 GHz - NII - - Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 6 of 244 UL 2.2. Highest Reported Simultaneous Transmitter SAR per Exposure condition Simultaneous transmission SAR test exclusion is determined for each operating configuration and exposure condition according to the reported standalone SAR of each applicable simultaneous transmitting antenna. Exposure Configuration Technology Band Highest Reported 1g SAR (W/kg) Equipment Class Max Rated Source base Avg Power + Max Tolerance [dBm] Highest Reported 1g Sum- SAR (W/kg) SPLSR Ratio HEAD (Separation Distance 0mm) UMTS FDD 5 0.482 PCE 24.01 0.698 N/A WLAN 2.4 GHz 0.216 DTS 16.00 HOTSPOT (Separation Distance 10mm) PCS1900 0.771 PCE 21.59 0.883 N/A WLAN 2.4 GHz 0.112 DTS 16.00 PCS1900 0.771 PCE 21.59 0.812 N/A Bluetooth 2.4 GHz 0.041 DSS 3.00 BODY-WORN (Separation Distance 15mm) UMTS FDD 5 0.515 PCE 24.01 0.557 N/A WLAN 2.4 GHz 0.042 DTS 16.00 UMTS FDD 5 0.515 PCE 24.01 0.542 N/A Bluetooth 2.4 GHz 0.027 DSS 3.00 Note(s): *As per FCC KDB publication 447498 D01, for cases where sum of WWAN and WLAN exceed 1.6W/kg, the SAR to peak location separation ratio d…

Text truncated - open the document above for the full version.

Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 227 of 244 UL Appendix 5. System Check Prior to the assessment, the system was verified in the flat region of the phantom, 900 MHz, 1900 MHz, 2450 MHz and 5.0 GHz dipoles were used. A forward power of 250 mW was applied to the 900 MHz, 1900 MHz, 2450 MHz dipoles and 100 mW was applied to 5.0 GHz dipole and the system was verified to a tolerance of 5% for the 900MHz, 1800MHz, 1900MHz, 2450 MHz and 5.0 GHz dipoles. The applicable verification normalised to 1 Watt. System Check 900 Head Date: 02/04/2013 Validation Dipole and Serial Number: D900V2; SN: 035 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Head 900 24.0 ºC 20.6 ºC  r 41.50 41.11 -0.94 5.00 σ 0.97 0.97 -0.31 5.00 1g SAR 10.50 10.12 -3.62 5.00 10g SAR 6.74 6.52 -3.26 5.00 Date: 03/04/2013 Validation Dipole and Serial Number: D900V2; SN: 035 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Head 900 24.0 ºC 20.6 ºC  r 41.50 41.11 -0.94 5.00 σ 0.97 0.97 -0.31 5.00 1g SAR 10.50 10.16 -3.24 5.00 10g SAR 6.74 6.56 -2.67 5.00 Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 228 of 244 UL System Check 900 Body Date: 05/04/2013 Validation Dipole and Serial Number: D900V2; SN: 035 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Body 900 24.0 ºC 23.5 ºC  r 55.00 52.37 -4.78 5.00 σ 1.05 1.08 2.48 5.00 1g SAR 10.80 10.44 -3.33 5.00 10g SAR 6.96 6.72 -3.45 5.00 Date: 08/04/2013 Validation Dipole and Serial Number: D900V2; SN: 035 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Body 900 24.0 ºC 23.9 ºC  r 55.00 52.39 -4.75 5.00 σ 1.05 1.04 -0.86 5.00 1g SAR 10.80 10.56 -2.22 5.00 10g SAR 6.96 6.80 -2.30 5.00 Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 229 of 244 UL System Check 1900 Head Date: 28/03/2013 Validation Dipole and Serial Number: D1900V2; SN: 537 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Head 1900 24.0 ºC 23.0 ºC  r 40.00 39.00 -2.50 5.00 σ 1.40 1.44 3.14 5.00 1g SAR 39.40 40.80 3.55 5.00 10g SAR 20.70 21.00 1.45 5.00 System Check 1900 Body Date: 09/04/2013 Validation Dipole and Serial Number: D1900V2; SN: 537 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Body 1900 24.0 ºC 23.2 ºC  r 53.30 51.05 -4.22 5.00 σ 1.52 1.55 2.15 5.00 1g SAR 40.50 41.20 1.73 5.00 10g SAR 21.40 21.48 0.37 5.00 Date: 10/04/2013 Validation Dipole and Serial Number: D1900V2; SN: 537 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Body 1900 24.0 ºC 23.2 ºC  r 53.30 51.05 -4.22 5.00 σ 1.52 1.55 2.15 5.00 1g SAR 40.50 42.00 3.70 5.00 10g SAR 21.40 21.84 2.06 5.00 Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 230 of 244 UL System Check 2450 Head Date: 10/04/2013 Validation Dipole and Serial Number: D2440V2; SN: 701 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Head 2450 24.0 ºC 23.9 ºC  r 39.20 38.27 -2.37 5.00 σ 1.80 1.77 -1.85 5.00 1g SAR 52.30 53.20 1.72 5.00 10g SAR 24.20 24.60 1.65 5.00 Date: 11/04/2013 Validation Dipole and Serial Number: D2440V2; SN: 701 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Head 2450 24.0 ºC 23.9 ºC  r 39.20 38.27 -2.37 5.00 σ 1.80 1.77 -1.85 5.00 1g SAR 52.30 54.40 4.02 5.00 10g SAR 24.20 24.80 2.48 5.00 Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 231 of 244 UL System Check 2450 Body Date: 11/04/2013 Validation Dipole and Serial Number: D2440V2; SN: 701 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Body 2450 24.0 ºC 23.1 ºC  r 52.70 51.15 -2.94 5.00 σ 1.95 1.99 2.26 5.00 1g SAR 52.00 54.00 3.85 5.00 10g SAR 24.10 24.12 0.08 5.00 Date: 12/04/2013 Validation Dipole and Serial Number: D2440V2; SN: 701 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Body 2450 24.0 ºC 23.1 ºC  r 52.70 51.15 -2.94 5.00 σ 1.95 1.99 2.26 5.00 1g SAR 52.00 53.60 3.08 5.00 10g SAR 24.10 24.52 1.74 5.00 Test Report Serial No: UL-SAR-RP92315JD03A V2.0 Version 2.0 Issue Date: 01 May 2013 Page: 232 of 244 UL System Check 5200/5500/5800 Head Date: 15/04/2013 Validation Dipole and Serial Number: D5GHzV2; SN: 1016 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Head 5200 24.0 ºC 21.9 ºC  r 36.00 35.39 -1.69 10.00 σ 4.66 4.59 -1.55 5.00 1g SAR 78.10 80.30 2.82 5.00 10g SAR 22.30 22.80 2.24 5.00 Date: 15/04/2013 Validation Dipole and Serial Number: D5GHzV2; SN: 1016 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Head 5200 24.0 ºC 21.9 ºC  r 36.00 35.39 -1.69 10.00 σ 4.66 4.59 -1.55 5.00 1g SAR 78.10 77.60 -0.64 5.00 10g SAR 22.30 22.30 0.00 5.00 Date: 16/04/2013 Validation Dipole and Serial Number: D5GHzV2; SN: 1016 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Head 5500 24.0 ºC 21.9 ºC  r 35.60 34.93 -1.88 10.00 σ 4.96 4.86 -2.05 5.00 1g SAR 82.50 83.50 1.21 5.00 10g SAR 23.50 23.30 -0.85 5.00 Date: 16/04/2013 Validation Dipole and Serial Number: D5GHzV2; SN: 1016 Simulant Frequency (MHz) Room Temp Liquid Temp Parameters Target Value Measured Value Deviation (%) Limit (%) Head 5800 24.0 ºC 21.9 ºC  r 35.30 34.55 -2.12 10.00 σ 5.27 5.17 -1.87 5.00 1g SAR 77.00 77.30 0.39 5.00 10g SAR 21.90 21.90 0.00 5.00 Test Report Seria…

Text truncated - open the document above for the full version.

RFI Global Services Ltd trading as UL Pavilion A, Ashwood Park, Ashwood Way, Basingstoke, Hampshire, RG23 8BG, UK Telephone: +44 (0)1256 312000 Facsimile: +44 (0)1256 312001 TEST REPORT Test Report No. : UL-RPT-RP92315JD11B Manufacturer : Panasonic Mobile Communications Development of Europe Ltd Model No. : NTT docomo P-03E FCC ID : UCE313058A Technology : Bluetooth – Low Energy Test Standard(s) : FCC Parts 15.107(a), 15.109, 15.207, 15.209(a) & 15.247 1. This test report shall not be reproduced in full or partial, without the written approval of UL. 2. The results in this report apply only to the sample(s) tested. 3. The sample tested is in compliance with the above standard(s). 4. The test results in this report are traceable to the national or international standards. 5. Version 1.0 Date of Issue: 13 April 2013 Checked by: Ian Watch Senior Engineer, Radio Laboratory Issued by : pp John Newell Group Quality Manager, WiSE Basingstoke, UL Verification Services This laboratory is accredited by UKAS. The tests reported herein have been performed in accordance with its’ terms of accreditation. The Bluetooth® word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by RFI Global Services Ltd trading as UL is under licence. Other trademarks and trade names are those of their respective owners. TEST REPORT SERIAL NO: UL-RPT-RP92315JD11B VERSION 1.0 ISSUE DATE: 13 APRIL 2013 Page 2 of 41 RFI Global Services Ltd trading as UL This page has been left intentionally blank. TEST REPORT SERIAL NO: UL-RPT-RP92315JD11B VERSION 1.0 ISSUE DATE: 13 APRIL 2013 RFI Global Services Ltd trading as UL Page 3 of 41 Table of Contents 1. Customer Information ................................................................................................................ 4 2. Summary of Testing ................................................................................................................... 5 2.1. General Information 5 2.2. Summary of Test Results 5 2.3. Methods and Procedures 6 2.4. Deviations from the Test Specification 6 3. Equipment Under Test (EUT) .................................................................................................... 7 3.1. Identification of Equipment Under Test (EUT) 7 3.2. Description of EUT 8 3.3. Modifications Incorporated in the EUT 8 3.4. Additional Information Related to Testing 9 3.5. Support Equipment 10 4. Operation and Monitoring of the EUT during Testing ............................................................11 4.1. Operating Modes 11 4.2. Configuration and Peripherals 11 5. Measurements, Examinations and Derived Results ...............................................................12 5.1. General Comments 12 5.2. Test Results 13 5.2.1. Receiver/Idle Mode AC Conducted Spurious Emissions 13 5.2.2. Receiver/Idle Mode Radiated Spurious Emissions 16 5.2.3. Transmitter AC Conducted Spurious Emissions 20 5.2.4. Transmitter Minimum 6 dB Bandwidth 23 5.2.5. Transmitter Duty Cycle 25 5.2.6. Transmitter Power Spectral Density 28 5.2.7. Transmitter Maximum Peak Output Power 31 5.2.8. Transmitter Radiated Emissions 33 5.2.9. Transmitter Band Edge Radiated Emissions 38 6. Measurement Uncertainty ........................................................................................................40 7. Report Revision History ...........................................................................................................41 TEST REPORT SERIAL NO: UL-RPT-RP92315JD11B VERSION 1.0 ISSUE DATE: 13 APRIL 2013 Page 4 of 41 RFI Global Services Ltd trading as UL 1. Customer Information Company Name: Panasonic Mobile Communications Development of Europe Ltd Address: Panasonic House Willoughby Road Bracknell Berkshire RG12 8FP United Kingdom TEST REPORT SERIAL NO: UL-RPT-RP92315JD11B VERSION 1.0 ISSUE DATE: 13 APRIL 2013 RFI Global Services Ltd trading as UL Page 5 of 41 2. Summary of Testing 2.1. General Information Specification Reference: 47CFR15.247 Specification Title: Code of Federal Regulations Volume 47 (Telecommunications) 2012: Part 15 Subpart C (Intentional Radiators) - Section 15.247 Specification Reference: 47CFR15.107 and 47CFR15.109 Specification Title: Code of Federal Regulations Volume 47 (Telecommunications) 2012: Part 15 Subpart B (Unintentional Radiators) - Sections 15.107 and 15.109 Specification Reference: 47CFR15.207 and 47CFR15.209 Specification Title: Code of Federal Regulations Volume 47 (Telecommunications) 2012: Part 15 Subpart C (Intentional Radiators) - Sections 15.207 and 15.209 Site Registration: FCC: 209735 Location of Testing: RFI Global Services Ltd trading as UL, Wade Road, Basingstoke, Hampshire, RG24 8AH. Test Dates: 26 March 2013 to 08 April 2013 2.2. Summary of Test Results FCC Reference (47CFR) Measurement Result Part 15.107(a) Receiver/Idle Mode AC Conducted Emissions Part 15.109 Receiver/Idle Mode Radiated Spurious Emissions Part 15.207 Transmitter AC Conducted Emissions Part 15.247(a)(2) Transmitter Minimum 6 dB Bandwidth Part 15.35(c) Transmitter Duty Cycle Note 1 Part 15.247(e) Transmitter Power Spectral Density Part 15.247(b)(3) Transmitter Maximum Peak Output Power Part 15.247(d)/ 15.209(a) Transmitter Radiated Emissions Part 15.247(d)/ 15.209(a) Transmitter Band Edge Radiated Emissions Key to Results = Complied = Did not comply Note(s): 1. The measurement was performed to assist in the calculation of the level of maximum peak output power, power spectral density and emissions as the EUT employs pulsed operation. TEST REPORT SERIAL NO: UL-RPT-RP92315JD11B VERSION 1.0 ISSUE DATE: 13 APRIL 2013 Page 6 of 41 RFI Global Services Ltd trading as UL 2.3. Methods and Procedures Reference: ANSI C63.4 (2003) Title: American National Standard for Methods of Measurement of Radio-Noise Emissions from Low-Voltage Electrical and Electronic Equipment in the Range of 9 kHz to 40 GHz Reference: ANSI C63.10 (2009) Title: American National Standard for Testing Unlicensed Wireless Devices Reference: KDB 5…

Text truncated - open the document above for the full version.

RFI Global Services Ltd trading as UL Pavilion A, Ashwood Park, Ashwood Way, Basingstoke, Hampshire, RG23 8BG, UK Telephone: +44 (0)1256 312000 Facsimile: +44 (0)1256 312001 TEST REPORT Test Report No. : UL-RPT-RP92315JD12A Manufacturer : Panasonic Mobile Communications Development of Europe Ltd Model No. : NTT docomo P-03E FCC ID : UCE313058A Technology : WLAN Test Standard(s) : FCC Parts 15.107(a), 15.109, 15.207, 15.209(a) & 15.247 1. This test report shall not be reproduced in full or partial, without the written approval of UL. 2. The results in this report apply only to the sample(s) tested. 3. The sample tested is in compliance with the above standard(s). 4. The test results in this report are traceable to the national or international standards. 5. Version 1.0 Date of Issue: 13 April 2013 Checked by: Ian Watch Senior Engineer, Radio Laboratory Issued by : pp John Newell Group Quality Manager, WiSE Basingstoke, UL Verification Services This laboratory is accredited by UKAS. The tests reported herein have been performed in accordance with its’ terms of accreditation. TEST REPORT SERIAL NO: UL-RPT-RP92315JD12A VERSION 1.0 ISSUE DATE: 13 APRIL 2013 Page 2 of 58 RFI Global Services Ltd trading as UL This page has been left intentionally blank. TEST REPORT SERIAL NO: UL-RPT-RP92315JD12A VERSION 1.0 ISSUE DATE: 13 APRIL 2013 RFI Global Services Ltd trading as UL Page 3 of 58 Table of Contents 1. Customer Information ................................................................................................................ 4 2. Summary of Testing ................................................................................................................... 5 2.1. General Information 5 2.2. Summary of Test Results 5 2.3. Methods and Procedures 6 2.4. Deviations from the Test Specification 6 3. Equipment Under Test (EUT) .................................................................................................... 7 3.1. Identification of Equipment Under Test (EUT) 7 3.2. Description of EUT 8 3.3. Modifications Incorporated in the EUT 8 3.4. Additional Information Related to Testing 9 3.5. Support Equipment 10 4. Operation and Monitoring of the EUT during Testing ............................................................11 4.1. Operating Modes 11 4.2. Configuration and Peripherals 11 5. Measurements, Examinations and Derived Results ...............................................................12 5.1. General Comments 12 5.2. Test Results 13 5.2.1. Receiver/Idle Mode AC Conducted Spurious Emissions 13 5.2.2. Receiver/Idle Mode Radiated Spurious Emissions 16 5.2.3. Transmitter AC Conducted Spurious Emissions 20 5.2.4. Transmitter Minimum 6 dB Bandwidth 23 5.2.5. Transmitter Duty Cycle 28 5.2.6. Transmitter Power Spectral Density 33 5.2.7. Transmitter Maximum Peak Output Power 38 5.2.8. Transmitter Radiated Emissions 45 5.2.9. Transmitter Band Edge Radiated Emissions 50 6. Measurement Uncertainty ........................................................................................................57 7. Report Revision History ...........................................................................................................58 TEST REPORT SERIAL NO: UL-RPT-RP92315JD12A VERSION 1.0 ISSUE DATE: 13 APRIL 2013 Page 4 of 58 RFI Global Services Ltd trading as UL 1. Customer Information Company Name: Panasonic Mobile Communications Development of Europe Ltd Address: Panasonic House Willoughby Road Bracknell Berkshire RG12 8FP United Kingdom TEST REPORT SERIAL NO: UL-RPT-RP92315JD12A VERSION 1.0 ISSUE DATE: 13 APRIL 2013 RFI Global Services Ltd trading as UL Page 5 of 58 2. Summary of Testing 2.1. General Information Specification Reference: 47CFR15.247 Specification Title: Code of Federal Regulations Volume 47 (Telecommunications) 2012: Part 15 Subpart C (Intentional Radiators) - Section 15.247 Specification Reference: 47CFR15.107 and 47CFR15.109 Specification Title: Code of Federal Regulations Volume 47 (Telecommunications) 2012: Part 15 Subpart B (Unintentional Radiators) - Sections 15.107 and 15.109 Specification Reference: 47CFR15.207 and 47CFR15.209 Specification Title: Code of Federal Regulations Volume 47 (Telecommunications) 2012: Part 15 Subpart C (Intentional Radiators) - Sections 15.207 and 15.209 Site Registration: FCC: 209735 Location of Testing: RFI Global Services Ltd trading as UL, Wade Road, Basingstoke, Hampshire, RG24 8AH. Test Dates: 26 March 2013 to 09 April 2013 2.2. Summary of Test Results FCC Reference (47CFR) Measurement Result Part 15.107(a) Receiver/Idle Mode AC Conducted Emissions Part 15.109 Receiver/Idle Mode Radiated Spurious Emissions Part 15.207 Transmitter AC Conducted Emissions Part 15.247(a)(2) Transmitter Minimum 6 dB Bandwidth Part 15.35(c) Transmitter Duty Cycle Note 1 Part 15.247(e) Transmitter Power Spectral Density Part 15.247(b)(3) Transmitter Maximum Peak Output Power Part 15.247(d) & 15.209(a) Transmitter Radiated Emissions Part 15.247(d) & 15.209(a) Transmitter Band Edge Radiated Emissions Key to Results = Complied = Did not comply Note(s): 1. The measurement was performed to assist in the calculation of the level of maximum peak output power, power spectral density and emissions as the EUT employs pulsed operation. TEST REPORT SERIAL NO: UL-RPT-RP92315JD12A VERSION 1.0 ISSUE DATE: 13 APRIL 2013 Page 6 of 58 RFI Global Services Ltd trading as UL 2.3. Methods and Procedures Ref…

Text truncated - open the document above for the full version.
