YWW-BLIPIrrigation Module Battery

Page 1/2 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE USER MANUAL (FCC STATEMENT) FCCID: YWW-BLOL This is a copy of the page where the FCC statement is included: NOTICE-60NOTI-BL-IP[-0514-]-FCC-IC - WEB Page 2/2 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE

[email protected] +33 467 592 425 www.solem.fr FR P01 EN P10 ES P20 IT P30 BL-IP – Module Irrigation Pile GUIDE D’INSTALLATION RAPIDE INTRODUCTION Les produits BL communiquent avec l’application SolemWF sur smartphone ou tablette en utilisant la technologie Bluetooth SMART 4.0 (Low Energy) présente sur la plupart des nouveaux téléphones (iPhone 4S et supérieur, SAMSUNG S3 et supé- rieur, etc...) Assurez-vous que votre appareil soit par conséquent compa- tible avec cette technologie Bluetooth 4.0. Les produits BL permettent de piloter l’arrosage, l’éclairage de jardin ainsi que des pompes de fontaine ou tout autre produit pilotable grâce à un relai à contact sec. Les programmes d’ar- rosage ou d’automatisme sont transmis dans les modules BL à partir de l’application SolemWF disponible gratuitement sur l’App Store ou Google Play (Play Store). L’utilisateur doit d’abord associer son produit BL à son smart- phone ou sa tablette. P-01 1- TELECHARGEZ L’APPLICATION SolemWF Vérifiez que votre appareil est bien connecté à internet (Wi-Fi ou 3G minimum) Téléchargez l’application SolemWF Depuis les plateformes de téléchargement Apple ou Androïd. P-02 2- ASSOCIATION 1 - A la mise sous tension, le module BL-IP démarre en mode association durant 2 minutes. 2 - Activez le Bluetooth sur votre smartphone en allant dans les réglages. 3 - Lancez l’application SolemWF Au 1 er démarrage de l’application, la page suivante apparait. 4 - Faites glissez votre doigt vers la gauche sur l’image des pro- duits pour voir les autres modules , puis selectionner l’image qui correspond au module BL-IP que vous souhaitez associer. P-03 Le produit apparait en orange dans la liste des modules detectés par l’application. 5 - Appuyer sur le N° du pro- duit. Ce Numéro correspond au ‘’Default Name’’ présent sur l’étiquette à l’arrière du produit. Important : Vous pouvez changer le nom du module ou ajouter une clé de sécurité pour éviter que tout autre personne à portée radio de votre produit Blue- tooth se connecte et change les données. P-04 6 - Pour changer le nom du module, appuyer sur le N°(comme vu P4) Modifier le nom, puis appuyez sur ̋ Changer ̋. 7 - Pour changer la clé, ap- puyer sur ‘’Clé de Sécurité’’ (comme vu P4) Ajouter un code à 7 chiffres maximum. Appuyer ensuite sur ̋ Changer ̋ 8 - Appuyez sur ̋Associer ̋ pour terminer l’association Votre produit apparait dans la liste des modules associés Si vous avez ajouté une clé Un cadenas apparait en face du nom du module P-05 IMPORTANT: Si vous devez ajouter d’autres modules ou réassocier un pro- duit, il faut maintenant aller sur la page d’accueil et appuyer sur ‘’Ajouter un module’’. Reprenez les instructions d’associations du point N°1, vérifier bien le N° du produit sur l’étiquette à l’arrière du produit avant de cliquer dessus pour l’associer CAS D’OUBLI DE LA CLE DE SECURITE Si vous avez oublié la clé de sécurité vous devez débrancher la batterie et faire un reset (faire un court circuit sur les connec- teurs de la pression pile du produit pendant au moins 10 s) puis vous rebranchez la pile voir le plan ci-dessous). Appuyer ensuite sur ‘’Ajouter un module’’ sur l’écran d’accueil et Suivez les instructions ci-dessus pour réaffecter une clé. Avec tournevis ou objet métal Rebranchez la pile Contact sur pression pile pendant 10s 3- PROGRAMMATION La programmation d’arrosage étant intuitive et simple, vous pouvez dès à présent créer vos programmes d’arrosage. Si vous rencontrez des difficultés, connectez vous au site Solem pour vous informer ou envoyez vos questions à : [email protected] P-06 4- CABLAGE DU MODULE Utilisez des électrovannes avec solénoïdes 9V CÂBLAGE DES FILS SOLENOÏDES Remarque : Pas de pompe pour les BL-IP 1 station P-07 OPTION : CÂBLAGE DES FILS SOLENOÏDES Couper le strap jaune et mettez la sonde à contact sec de type RSD-BEx ou équivalent à la place 5- INFORMATIONS COMPLEMENTAIRES Configuration Requise iOS 7 Minimum : iPhone 4S et supérieur, iPad 3 et supérieur, iPod Touch 5. Android 4.3 Minimum : Samsung S3 et supérieur / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1 Tout appareil comportant un niveau de Bluetooth Smart 4.0. Résolution de problèmes Pas de communication ou aucun module détecté Pas d’irrigation Décalage des programmes Vérifier que vous avez bien activé le Bluetooth du téléphone et vérifier que vous avez activé la recherche des produits BL. -Vérifier la pile les contacts pile -Vérifier le cablage de la sonde de pluie -Vérifier le cablage des stations et les courts circuits Le module a perdu l'heure suite a une coupure secteur, resynchroniser avec l'application P-08 6- DECLARATION CONFORMITE Solem Electronique déclare que le Module Irrigation Pile de type BL-IP est conforme aux exigences essentielles de la direc- tive R&TTE 1999/5/CE. Ce produit respecte les normes harmonisées suivantes : Norme RADIO : ETSI EN 300 328 v1.8.1 Norme EMF : EN 62311 (2008) et la recommandation 1999/519/CE Norme CEM : ETSI EN 301 489-1 v.1.9.2 et ETSI EN 301 489-17 v2.2.1 Norme Sécurité Electrique : EN 60950-1 éd. 2006 + A1 éd. 2010 +A11 de 2009 + A12 de 2011 et IEC 60950-1 éd. 2 Clapiers le 22/10/13 Directeur Général SOLEM ELECTRONIQUE ZAE La Plaine 5, rue Georges Besse 34830 Clapiers P-09 P-10 FR - Exposition RF : Cet appareil est conforme à la réglementation FCC concernant les fréquences radio et aux limites fixées par Industry Canada concernant l'exposition du grand public aux fréquences radio. Cet appareil doit être installé à une distance d'au moins 20 cm de la population et ne doit pas être localisé au même endroit ou opérer simultanément avec aucune autre antenne ou transmetteur. DECLARATION FCC Exigences d'étiquetage Cet appareil est conforme au chapitre 15 des règlements de la FCC. L'opération est soumise aux deux conditions suivantes: (1) Cet appareil ne peut causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable. I…

Text truncated - open the document above for the full version.

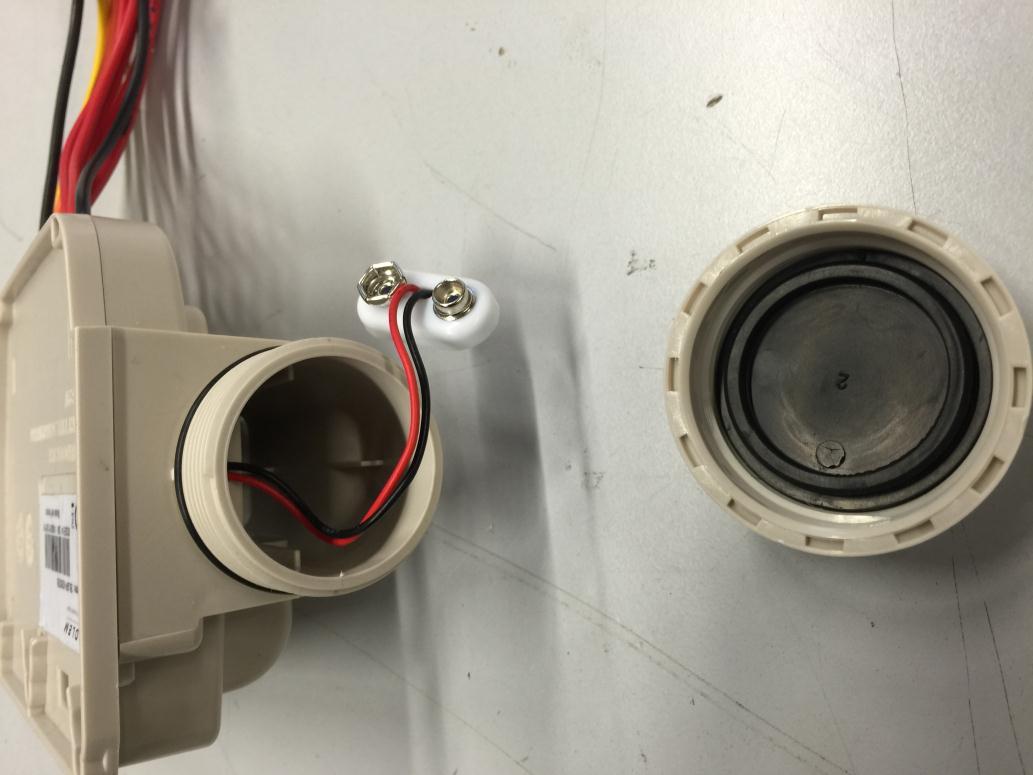

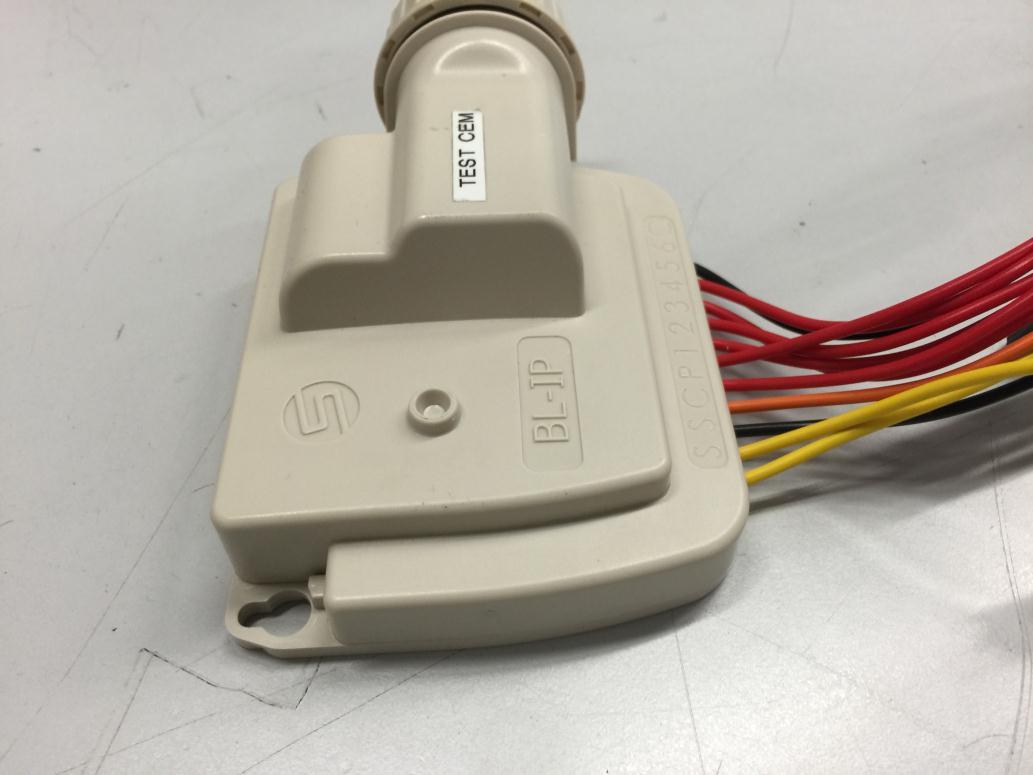

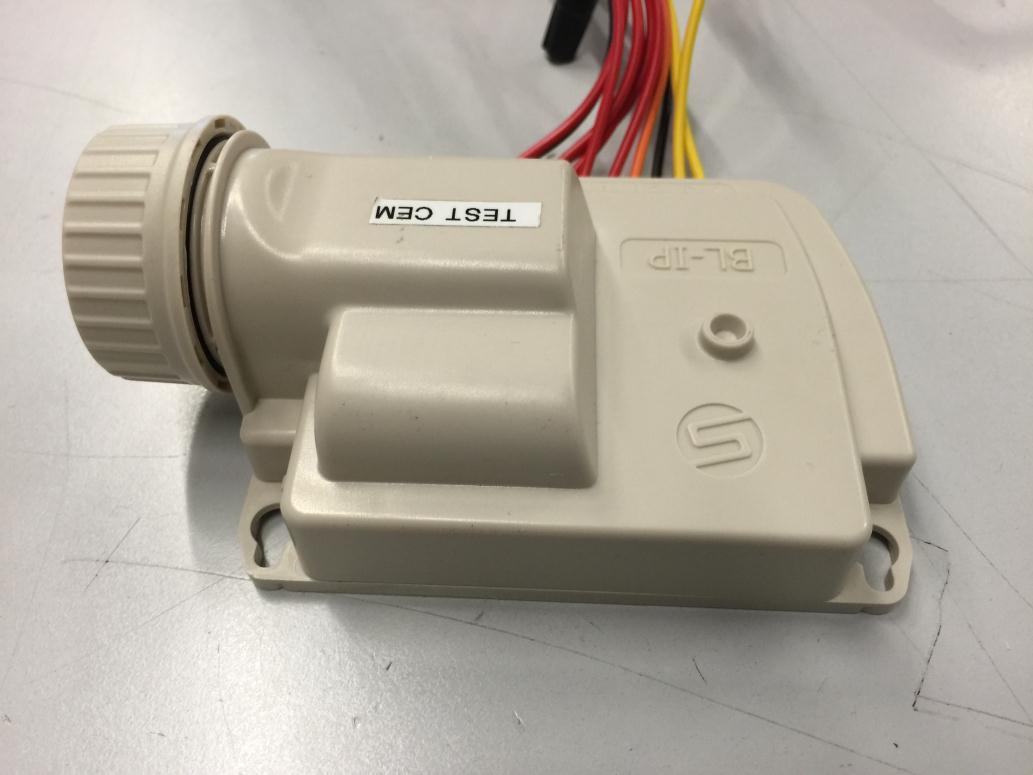

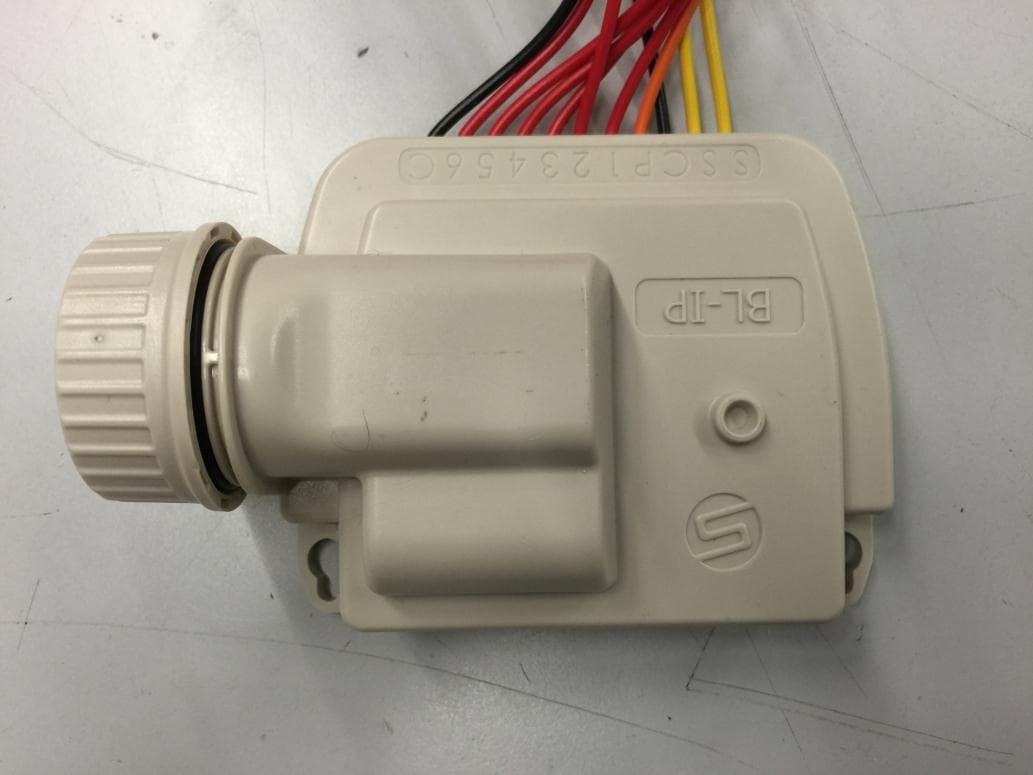

Page 1/8 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE EXTERNAL PHOTOS OF EQUIPMENT FCCID: YWW-BLIP Page 2/8 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Page 3/8 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Page 4/8 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Page 5/8 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Page 6/8 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Page 7/8 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Page 8/8 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE

Page 1/2 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE PRODUCT LABELING FCCID: YWW-BLIP Page 2/2 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE

Page 1/6 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE INTERNAL PHOTOS OF EQUIPMENT FCCID: YWW-BLIP Page 2/6 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Page 3/6 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Page 4/6 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Page 5/6 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Page 6/6 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE

LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE GENERAL INFORMATION FCCID: YWW-BLIP 1.1. Product description LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE 1.2. Tested System Details Photography of EUT Power supply: During all the tests, EUT is supplied by V nom : 9VDC For measurement with different voltage, it will be presented in test method. Name Type Rating Reference / Sn Comments Supply1  AC  DC  Battery - 6LR61-6AM6 9V / None Alkaline Battery LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE Inputs/outputs - Cable: Access Type Length used (m) Declared <3m Shielded Under test Comments Supply1 DC 0.05    - Access1 USB 1    Temporary USB installed for the reception of different orders (power, choice of channel, modulation etc.) Access2 I/O 0.5    - Access3 I/O 0.5    - Access4 I/O 0.5    - Access5 I/O 0.5    - Access6 I/O 0.5    - Access7 I/O 0.5    - Auxiliary equipment used during test: Type Reference Sn Comments Laptop ThinkPad Tseries L3-B746308/01 - Equipment information: Type: Bluetooth Low Energy v4.0 Frequency band: [2400 – 2483.5] MHz Sub-band REC7003: Annex 3 (a) Spectrum Modulation:  DSSS (Tested like it) Number of Channel: 40 Spacing channel: 2MHz Channel bandwidth: 1MHz Transmit chains:  1  2  3  4  Single antenna  Symmetrical  Asymmetrical Gain 1: 3dBi Gain 2: dBi Gain 3: dBi Gain 4: dBi Beam forming gain:  Yes: dB  No Receiver chains  1  2  3  4 Type of equipment:  Stand-alone  Plug-in  Combined Ad-Hoc mode:  Yes  No Adaptivity mode:  Yes (Load Based)  Off mode  No Clear Channel Assessment Time: None q value for Load Based Equipment: None Duty cycle used for all the tests:  Continuous duty (95%)  Intermittent duty  Continuous operation Real Duty cycle: 2% Equipment type:  Production model  Prototype Chip Reference: nRF51822 By Nordic Semiconductor Temperature range: Tmin:  -20°C  0°C  °C Tnom: 20°C Tmax:  35°C  55°C  °C Test source voltage:  AC:  DC:  Battery: 9VDC / Alkaline LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE CHANNEL PLAN Channel Frequency (MHz) Channel Frequency (MHz) Cmin: 0 2402 Cmid: 20 2442 1 2404 21 2444 2 2406 22 2446 3 2408 23 2448 4 2410 24 2450 5 2412 25 2452 6 2414 26 2454 7 2416 27 2456 8 2418 28 2458 9 2420 29 2460 10 2422 30 2462 11 2424 31 2464 12 2426 32 2466 13 2428 33 2468 14 2430 34 2470 15 2432 35 2472 16 2434 36 2474 17 2436 37 2476 18 2438 38 2478 19 2440 Cmax: 39 2480 DATA RATE Data Rate (Mbps) Modulation Type Worst Case Modulation 1 GFSK  LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE 1.1. EUT CONFIGURATION The EUT is set in the following modes during tests with simulator / software (v1.93b): “Terminal” - Permanent emission with modulation on a fixed channel in the data rate that produced the highest power - Permanent reception - The Power order sent for the Module is set at 0dBm. 1.1. Equipment modification  None  Modification: The capacity C15 (1pF) between antenna and C8 (capacity) is removed, see following map: 1.3. Test Methodology Both conducted and radiated testing were performed according to the procedures in ANSI C63.4-2003, FCC Part 15 Subpart C. Radiated testing was performed at an antenna to EUT distance of 10 meters. During testing, all equipment’s and cables were moved relative to each other in order to identify the worst case set-up. 1.4. Test facility Tests have been performed on from November 17th to 26th, 2014. LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE This test facility has been fully described in a report and accepted by FCC as compliant with the radiated and AC line conducted test site criteria in ANSI C63.4-2003 in a letter dated March 25 th , 2008 (registration number 94821). This test facility has also been accredited by COFRAC (French accreditation authority for European Union test lab accreditation organization) according to NF EN ISO/IEC 17025, accreditation number 1-1633 as compliant with test site criteria and competence in 47 CFR Part 15/ANSI C63.4 and EN55022/CISPR22 norms for 89/336/EEC European EMC Directive application. All pertinent data for this test facility remains unchanged.

LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE FCCID: YWW-BLNR Prediction of MPE limit at a given distance Equation from page 18 of OET Bulletin 65, Edition 97-01 where:S = power density P = power input to the antenna G = power gain of the antenna in the direction of interest relative to an isotropic radiator R = distance to the center of radiation of the antenna Prediction Frequency MHz Conducted Output Power dBm Max Antenna Gain dBi Distance cm Power Density mW/cm2 Limit mW/cm2 2402-1.863200.00031.00 2442-2.383200.00021.00 2480-2.983200.00021.00 Conclusion: Therefore our device complies with FCC’s RF radiation exposure limits for general population without SAR evaluation with at least 20cm separation from all persons and must not be co-located or operating in conjunction with any other antenna or transmitter.

This document shall not be reproduced, except in full, without the written approval of the LCIE. This document contains results related only to the item tested. It does not imply the conformity of the whole production to the item tested .Unless otherwise specified; the decision of conformity takes into account the uncertainty of measures. This document does not anticipate any certification decision. TEST REPORT N°: 810531-A1-R4-E JDE : 131655 Subject Electromagnetic compatibility and Radio spectrum Matters (ERM) tests according to standards: FCC CFR 47 Part 15, Subpart B et C RSS-210 Issue 8 Issued to SOLEM ZAE la Plaine 5 rue Georges Besses. 34830 - CLAPIER Apparatus under test  Product Irrigation Module Battery  Trade mark SOLEM  Manufacturer SOLEM  Range BL-IP6 / BL-IP4 / BL-IP2 / BL-IP1  Model under test BL-IP6  Serial number BL6IP-020BE4 and BL6IP-020BE6  FCCID YWW-BLIP  ICID 9319A-BLIP Test date From November 17 th to 26 th , 2014 Test location Moirans Test performed by G.Deschamps Composition of document 34 pages Modification of the last version None Document issued on February 18th, 2015 Written by : Approved by : Gaëtan Deschamps Anthony Merlin Tests operator Technical manager TEST REPORT N°810531-A1-R4-E Page 2/34 SUMMARY 1. TEST PROGRAM ............................................................................................................................... 3 2. SYSTEM TEST CONFIGURATION ..................................................................................................... 4 3. RADIATED EMISSION DATA ............................................................................................................. 9 4. BANDWIDTH (15.247) ...................................................................................................................... 12 5. MAXIMUM PEAK OUTPUT POWER (15.247) .................................................................................. 15 6. POWER SPECTRAL DENSITY (15.247) .......................................................................................... 18 7. BAND EDGE MEASUREMENT (15.247) .......................................................................................... 21 8. OCCUPIED BANDWIDTH ................................................................................................................. 27 9. ANNEX 1 (GRAPHS) ........................................................................................................................ 30 10. UNCERTAINTIES CHART ................................................................................................................ 34 TEST REPORT N°810531-A1-R4-E Page 3/34 1. TEST PROGRAM Standard: - FCC Part 15, Subpart C 15.247 - ANSI C63.4 (2003) - RSS-210 Issue 8 – Dec 2010 - RSS-Gen Issue 3 – Dec 2010 EMISSION TEST LIMITS RESULTS Limits for conducted disturbance at mains ports 150kHz-30MHz Frequency Quasi-peak value (dBμV) Average value (dBμV)  PASS  FAIL  NA  NP 150-500kHz 66 to 56 56 to 46 0.5-5MHz 56 46 5-30MHz 60 50 Radiated emissions 9kHz-30MHz CFR 47 §15.209 (a) CFR 47 §15.247 (d) RSS-210 §A8.5 Measure at 300m 9kHz-490kHz : 67.6dBμV/m /F(kHz) Measure at 30m 490kHz-1.705MHz : 87.6dBμV/m /F(kHz) 1.705MHz-30MHz : 29.5 dBμV/m  PASS  FAIL  NA  NP Radiated emissions 30MHz-25GHz* CFR 47 §15.209 (a) CFR 47 §15.247 (d) RSS-210 §A8.5 Highest frequency : (Declaration of provider) Measure at 3m 30MHz-88MHz : 40 dBμV/m 88MHz-216MHz : 43.5 dBμV/m 216MHz-960MHz : 46.0 dBμV/m Above 960MHz : 54.0 dBμV/m  PASS  FAIL  NA  NP Bandwidth 6dB CFR 47 §15.247 (a) (2) RSS-210 §A8.2 At least 500kHz  PASS  FAIL  NA  NP Maximum Peak Output Power CFR 47 §15.247 (b) RSS-210 §A8.4 (4) Limit: 30dBm Conducted or Radiated measurement  PASS  FAIL  NA  NP Band Edge Measurement CFR 47 §15.209 (a) CFR 47 §15.247 (d) RSS-210 §A8.5 Limit: -20dBc or Radiated emissions limits in restricted bands  PASS  FAIL  NA  NP Power spectral Density CFR 47 §15.247 (e) RSS-210 §A8.2 Limit: 8dBm/3kHz  PASS  FAIL  NA  NP Occupied bandwidth RSS-Gen §4.6.1 No limit  PASS  FAIL  NA  NP Receiver Spurious Emission** RSS-Gen §4.10 See RSS-Gen §4.10  PASS  FAIL  NA  NP *§15.33: The highest internal source of a testing device is defined like more the highest frequency generated or used in the testing device or on which the testing device works or agrees. - If the highest frequency of the internal sources of the testing device is lower than 108 MHz, measurement must be only performed until 1GHz. - If the highest frequency of the internal sources of the testing device ranges between 108 MHz and 500 MHz, measurement must be only performed until 2GHz. - If the highest frequency of the internal sources of the testing device ranges between 500 MHz and 1 GHz, measurement must be only performed until 5GHz. If the highest frequency of the internal sources of the testing device is above 1 GHz, measurement must be only performed until 5 times the highest frequency or 40 GHz, while taking smallest of both. TEST REPORT N°810531-A1-R4-E Page 4/34 2. SYSTEM TEST CONFIGURATION 2.1. RANGE BL-IP: - BL-IP6 => for Irrigation Battery 6 stations - BL-IP4 => same as BL-IP6 but only 4 stations - BL-IP2 => same as BL-IP6 but only 2 stations - BL-IP1 => same as BL-IP6 but only 2 stations 2.2. HARDWARE IDENTIFICATION (EUT AND AUXILIARIES): Equipment under test (EUT): BL-IP6 Serial Number: BL6IP-020BE4 and BL6IP-020BE6 Photography of EUT Power supply: During all the tests, EUT is supplied by V nom : 9VDC For measurement with different voltage, it will be presented in test method. Name Type Rating Reference / Sn Comments Supply1  AC  DC  Battery - 6LR61-6AM6 9V / None Alkaline Battery TEST REPORT N°810531-A1-R4-E Page 5/34 Inputs/outputs - Cable: Access Type Length used (m) Declared <3m Shielded Under test Comments Supply1 DC 0.05    - Access1 USB 1    Temporary USB installed for the reception of different orders (power, choice of channel, modulation etc.) Access2 I/O 0.5    - Ac…

Text truncated - open the document above for the full version.

Page 1/1 LCIE Laboratoire de Moirans Z.I. Centr’Alp 170, Rue de Chatagnon 38430 MOIRANS-FRANCE CONDUCTED AND RADIATED MEASUREMENT PHOTO FCCID: YWW-BLIP 1.1 Radiated emissions Test setup in anechoic chamber, axis XY Test setup in anechoic chamber, axis Z 1.2
